Industrieller RS232-Glasfasermedienkonverter
, Glasfasermedienkonverter mit Doppelring
, 4-Kanal RS485-Glasfasermedienkonverter

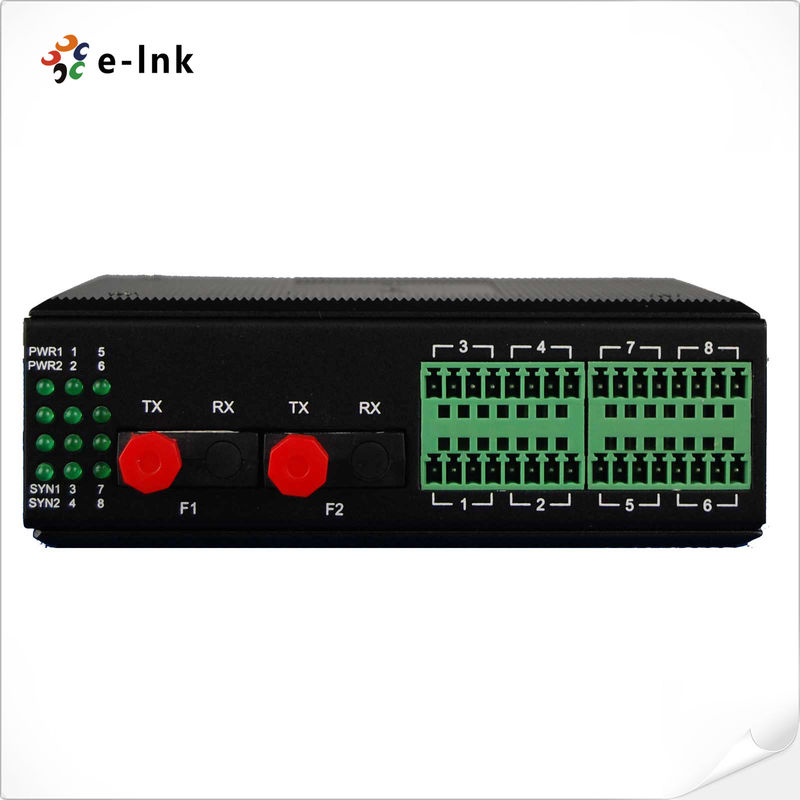

Industrieller 1~4-Kanal RS232/RS422/RS485 Doppelring-Glasfaser-Medienkonverter
Industriell 1~4Kanal RS232/RS22/RS485 Doppelring Glasfaser Medienkonverter
Industriell 1~4Kanal RS232/RS22/RS485 Doppelring Glasfaser Medienkonverter Vorteile
► Basierend auf proprietärem integriertem Schaltkreis;
► Bietet 1-4 unabhängige serielle Ports (RS232/422/485 optional) pro Kanal, physikalische Isolation voneinander, es gibt keine Korrespondenz zwischen den
► Bietet zwei Glasfaserleitungen, es kann automatisch umschalten, wenn die Leitung ausfällt, um sicherzustellen, dass die Kommunikation normal ist.
► RS232 / 485/422-Schnittstelle, optional drei Daten, RS232 unterstützt 3-Draht-RS232 (TXD, RXD, GND), Flusskontrolle unterstützt CD, DSR, CTS,
► RS232 /485/422 Kanäle können von 0-115200 Baud asynchrone serielle Daten adaptiv übertragen werden
Industriell 1~4Kanal RS232/RS22/RS485 Doppelring Glasfaser Medienkonverter Übersicht
Der LNK-GYS200 Serie ist Ring-Optik-Datentyp bietet 1~4Ch RS232/422/485 in der Glasfaserübertragung, unterstützt eine Vielzahl von Glasfasernetzwerk-Topologien: Punkt-zu-Punkt-Kommunikation, Kettennetzwerk, Stern und redundante Ringnetzwerk-Schutz, selbstheilende Netzwerk-Topologie, und auf dieser Grundlage sind die Vernetzung komplexerer Netzwerk-Topologien, mit einem selbstheilenden Ringnetzwerk-Schutz. Das Produkt durchbricht widersprüchliche Legacy-Serielle-Schnittstellen-Kommunikationsentfernung und -geschwindigkeit, aber auch zur Lösung der elektromagnetischen Interferenz, Erdschleifeninterferenz und Blitzschäden, wodurch die Zuverlässigkeit der Datenkommunikation, Sicherheit und Vertraulichkeit erheblich verbessert wird.
Industriell 1~4Kanal RS232/RS22/RS485 Doppelring Glasfaser Medienkonverter Technische Indizes
|
Glasfaser
|
|
Multimode-Faser:50/125um, 62.5/125um
|
|
Maximale Übertragungsentfernung
|
2Km @ 62.5/ 125um Multi Modus
|
|
Faser, Dämpfung (3dbm/km)Wellenlänge
|
820nm
|
|
Sendeleistung
|
-12dBm (Min) ~-9dBm (Max)
|
|
Empfängerempfindlichkeit
|
-28dBm (Min)
|
|
Link-Budget
|
16dBm
|
|
Singlemode-Faser:8/125um, 9/125um
|
|
Maximale Übertragungsentfernung
|
20Km
|
|
Übertragungsentfernung
|
20Km @ 9 / 125um Singlemode-Faser, Dämpfung (0.35dbm/km)
|
|
Wellenlänge
|
1310nm
|
|
Sendeleistung
|
-9dBm (Min) ~-8dBm (Max)
|
|
Empfängerempfindlichkeit
|
-27dBm (Min)
|
|
Link-Budget
|
18dBm
|
|
RS232/422/485 Schnittstelle
|
|
Rate
|
0-115200Kbps
|
|
Schnittstelleneigenschaften
|
EIA RS232 RS422 RS485
|
|
Anschluss
|
Phoenix-Klemme
|
|
Arbeitsumgebung
|
|
Arbeitstemperatur
|
-40°C ~ 75°C
|
|
Arbeitsfeuchtigkeit
|
5%~95 % (keine Kondensation)
|
|
Lagertemperatur
|
-40°C ~ 80°C
|
|
Mechanisch:
|
|
Abmessungen
|
133mm×40mm×120mm (H×B×T)
|
|
Gehäuse
|
IP30-Schutz, Metallgehäuse
|
|
Installation
|
35mm DIN-Schiene, Wandmontage
|
|
Gewicht
|
685g
|
Industriell 1~4Kanal RS232/RS22/RS485 Doppelring Glasfaser Medienkonverter Bestellinformationen
|
LNK-GYS201
|
Industriell 1Ch RS232, RS22 oder RS85 Doppelring Glasfaser Medienkonverter: 2xOptischer Port+1xRS232/RS485/RS422 Port (Standard FC, SFP oder SC Glasfaser-Port optional)
|
|
LNK-GYS202
|
Industriell 2Ch RS232, RS22 oder RS85 Doppelring Glasfaser Medienkonverter: 2xOptischer Port+2xRS232/RS485/RS422 Port (Standard FC, SFP oder SC Glasfaser-Port optional)
|
|
LNK-GYS204
|
Industriell 4Ch RS232, RS22 oder RS85 Doppelring Glasfaser Medienkonverter: 2xOptischer Port+4xRS232/RS485/RS422 Port (Standard FC, SFP oder SC Glasfaser-Port optional)
|
