Einzelheiten zum Produkt
Place of Origin: China
Markenname: E-link
Zertifizierung: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Zahlungs- und Versandbedingungen
Minimum Order Quantity: 1pcs
Preis: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

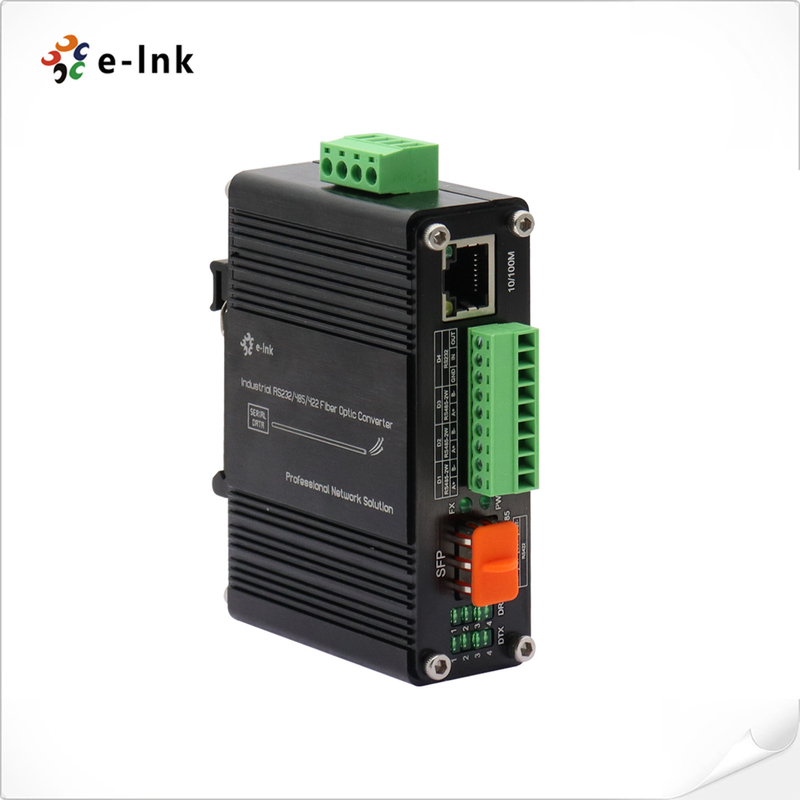

Mini Industrial 10/100Base-T zu 100Base-X SFP-Fiber Ethernet Medienwandler
Ethernet-MedienumwandlerEigenschaften
1 x 10/100BASE-T RJ45-Anschluss mit automatischer MDI / MDI-X-Funktion
1 x SFP-Anschluss, 100 Base-FX
1 x RS232/RS485/RS422 Serienanschluss
Unterstützung von Full/Half-Duplex, Auto-Negotiation
️ IEEE 802.3az Energieeffizientes Ethernet (EEE) konform
umfangreiche LED-Anzeigen für die Netzdiagnostik
️ Eingebundener Überspannungsschutz und statischer Schutz
️ 12~48VDC Leistungsaufnahme für den Endblock
Unterstützung der DIN-Rail- und Wandmontageinstallation
-40°C bis 75°C umweltgerecht gehärtet
(-40°F bis 167°F) Betriebstemperatur
Übersicht
LNK-IMCRS1100-SFP ist ein DIN-Schienenmedienwandler, der externe SFP-Module und
Es handelt sich um ein gehärtetes Produkt, dessen Betriebstemperaturbereich
-40°C bis +75°C. LNK-IMCRS1100-SFP unterstützt 10/100Base-T und 100Base-X SFP sowie RS232/RS485/RS422
Der Ethernet-Anschluss unterstützt sowohl den Halb-Duplex- als auch den Voll-Duplex-Modus.
SFP-Module (Single-Mode/Multi-Mode Faser, 1/2 Kern) nach Bedarf. Es konvertiert eine Standard-RS232/RS485/RS422
Signal / RJ45-Daten an eine Glasfaserverbindung, um das Signal auf Multimodefaser bis zu 2 km und auf Glasfaser bis zu 80 km zu erweitern.
Einzelmodusfaser.
Technische Indizes
| Ethernet | |
| Normen | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Energieeffizientes Ethernet | |
| Art der Verarbeitung | Aufbewahrung und Weitergabe |
| Vorwärtsfilterrate | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Paketpufferspeicher | 1 Mbit |
| Maximale Paketlänge | 9K Bytes |
| Größe der Adresstabelle | 2K MAC-Adressen |
| Schnittstelle | |
| Ethernet-Port: | 1 x RJ45 |
| Optischer Port: | 1 x SFP 100Base-FX |
| Serienanschluss | 1 x RS232/RS485/RS422 Industrieterminal |
| Die Angabe des Zustands der Zulassung ist in Anhang I der Verordnung (EU) Nr. 1308/2013 zu finden. | |
| Serielle Schnittstelle | Industrieterminal |
| Signalhäfen | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H kann in 1Ch High Speed RS422 gruppiert werden |
| Baud-Rate | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Kosten, sondern für die Berechnung der Kosten. |
| Standards | EIA /TIA RS232/485/422 |
| Serielle Entfernung | RS232: 15 Meter, RS485/422: 1000 Meter |
| Zinssatz | Maximal 2 Mbps |
| Einheitliche Datenbank (RS232) | TXD, RXD, GND - Bidirektional |
| RS-485 | D+, D-, GND - Bidirektional |
| Statischer Schutz | Schutz gegen elektrostatische Entladungen (ESD) von 15 KV |
| Überspannungsschutz | Überspannungsschutz von 1500 W/s |
| Elektrische und mechanische Maschinen | |
| Eingangsleistung | 12~48VDC, 4-Pin-Endgerät |
| Stromverbrauch | 3 W Max. |
| Abmessungen (WxDxH) | 95 x 70 x 30 mm |
| Gewicht | 0.25 Kilo |
| Gehäuse | Aluminiumgehäuse |
| Montagemöglichkeiten: | DIN-Schiene / Wandmontage |
| LED-Anzeiger | |
| PWR | Leistungsstatus |
| Wechselkurse | Status der Datenverknüpfung |
| 10/100M | Ethernet-Status |
| DTX 1 2 3 4 | Status der Seriendaten |
| DRX 1 2 3 4 | Status der Seriendaten |
| Umwelt | |
| Betriebstemperatur: | -40°C bis 75°C (-40°F bis 167°F) |
| Speichertemperatur: | -40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit | 5% bis 95% nicht kondensierbar |
| MTBF | > 200 000 Stunden |
| Zulassungen nach Vorschriften | |
| ISO9001, CE, FCC, RoHS | |
EMI: Einheit für die Bereitstellung von Fahrzeugen EN 61000-3-2: 2006+A1: 2009+A2: 2009 Einheitliche Prüfverfahren Einheitliche Prüfverfahren | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. IEC 61000-4-5: 2014 (Wachstum) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Anwendung
Bestellinformationen
| Modell | Beschreibung |
| LNK-IMCRS1100-SFP | Mini-Industrial 10/100Base-T zu 100Base-X SFP Fiber Ethernet Medienwandler mit 1Ch RS232/RS485/RS422 |
| SFP-Optionen | Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP-Modul ist separat zu erwerben. | |
| Montageoptionen | ️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten. |
| Leistungsoptionen | 24 W / 1A 24VDC-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
