Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: ROHS,FCC,CE
Modellnummer: LNK-IRS-Serie
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Fiber Media Converter Standard-Exportpaket
Lieferzeit: 5-12 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, PayPal
Versorgungsmaterial-Fähigkeit: 1000 Stück/Monat
Schlüsselwort: |
Seriell-zu-Glasfaser-Konverter |
Faser-Schnittstelle: |
SFP, FC, Sc oder St. |
Leistungsaufnahme: |
12~48VDC |
Stromverbrauch: |
<6w> |
Gewicht: |
0.55 kg |
Abmessungen (LxWxH): |
119 x 114 x 50 mm |
Schlüsselwort: |
Seriell-zu-Glasfaser-Konverter |
Faser-Schnittstelle: |
SFP, FC, Sc oder St. |
Leistungsaufnahme: |
12~48VDC |
Stromverbrauch: |
<6w> |
Gewicht: |
0.55 kg |
Abmessungen (LxWxH): |
119 x 114 x 50 mm |
IndustrieSerienzeichen RS232/RS485/RS422GlasfaserModem
Vorteile von Glasfasermodems
¢ Fans- und Din-Rail-Design für harte industrielle Umgebung
Unterstützt mehrkanälige serielle Datenanschlüsse: 4~16Ch RS232, 4~16Ch RS485 oder 2~8Ch RS422
Die Daten sind vollständig transparent, die Baudrate passt sich selbst an, keine Einstellung ist erforderlich.
Unterstützung von SFP, FC, SC oder ST Multi-Mode 2 km, Single-Mode 20 km
Die Hochgeschwindigkeits-Serie-Daten können für die DMX512-Kommunikation in der Bühnenbeleuchtungskontrolle verwendet werden
Unterstützung der Eingangsspannung 12 ~ 48VDC
Unterstützung des Umkehrpolaritätsschutzes
¢ Gehäuse aus Aluminium mit IP40-Wert
️ Betriebstemperatur von -40°C bis 80°C (-40°F bis 176°F)
5 Jahre Garantie
Technische Indizes für industrielle Glasfasermedienkonverter
| Glasfaser-Schnittstelle | |
| Glasfaserschnittstelle | SFP, FC, SC oder ST |
| Kabelanforderung |
Mehrmodus: 50/125um, 62,5/125um Einzelmodus: 9/125um |
| Glasfaseranschluss | 1 Glasfaseranschluss |
| Übertragungsdistanz |
Mehrmodus: 2 km Einmodus: 20 km |
| Wellenlänge | 1310nm/1490nm/1550nm |
| RS232 serielle Schnittstelle | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 16Ch RS232 Bi-Direction |
| RS-232-Signale | TxD, RxD, GND |
| Abstand der Serienanschlussleitung (Kupfer) | 15 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| RS422 serielle Schnittstelle | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 8Ch RS422 Bi-Direction |
| RS-422-Signale | Zu diesem Zweck werden die in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführten Daten verwendet. |
| Abstand der Serienanschlussleitung (Kupfer) | 1000 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| RS485 Serienschnittstelle | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 16Ch RS485 Bi-Direction |
| RS-485-Signale | Daten+, Daten-, GND |
| Abstand der Serienanschlussleitung (Kupfer) | 1000 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| Energiebedarf | |
| Leistungsaufnahme | 12 ~ 48VDC |
| Stromverbrauch | < 6 W |
| Stromanschluss | Terminalblock |
| Leistungsschutz | Umgekehrter Polaritätsschutz |
| LED-Anzeiger | |
| PWR | Stromversorgung |
| FL | Zustand der Glasfaserverbindung |
| Daten 1 bis 16 | Seriendatensignal |
| Mechanische | |
| Abmessungen (LxWxH) | 119 x 114 x 50 mm |
| Gewicht | 0.55 Kilo |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | DIN-Schienenhalter |
| Umwelt | |
| Betriebstemperatur | -40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur | -40°C bis 85°C (-40°F bis 185°F) |
| Arbeitsfeuchtigkeit | 5% bis 95% (nicht kondensierend) |
| MTBF | 216388 Stunden |
| Zulassungen nach Vorschriften | |
| EWI | FCC Teil 15, CISPR (EN55022) Klasse A |
| EWS |
EN61000-4-2 (ESD) Stufe 4, Kriterien B EN61000-4-3 (RS) Stufe 3, Kriterien A EN61000-4-4 (EFT) Stufe 3, Kriterien A EN61000-4-5 (Spannung) Stufe 3, Kriterien B EN61000-4-6 (CS) Stufe 3, Kriterien A |
| Schlag / freier Fall / Vibration |
Schock: MIL-STD-810F Methode 516.5 Freier Fall: MIL-STD-810F Methode 516.5 Vibration: MIL-STD-810F Methode 514.5 C-1 und C-2 |
| Grün | RoHS-konform |
| Zertifizierungen: | FCC, CE |
SFP-MedienumwandlerÜbersicht

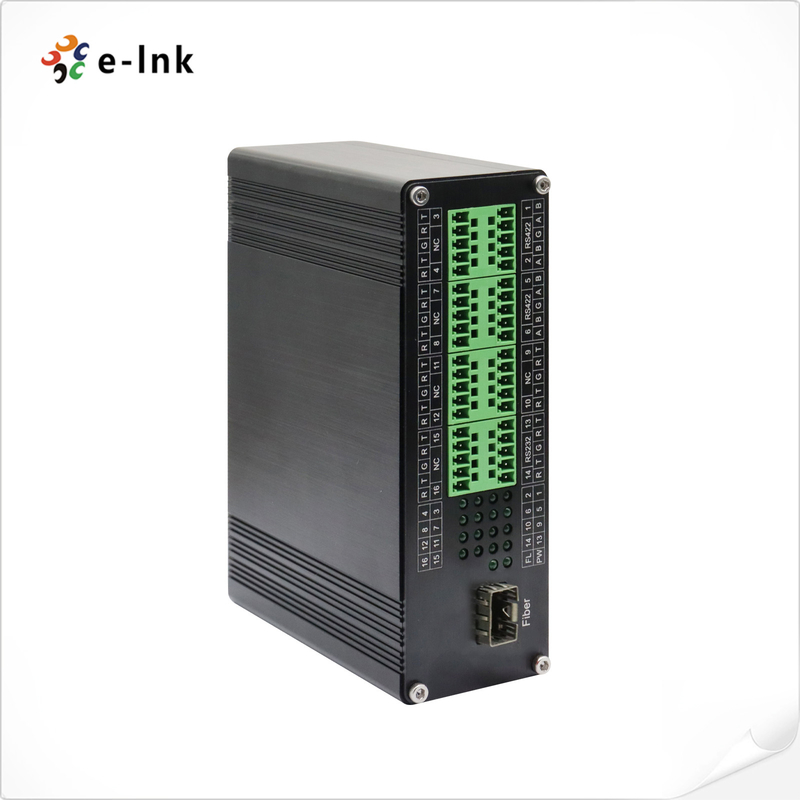

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberEs unterstützt Multi-Channel Seriendaten-Ports: 4~16Ch RS232, 4~16Ch RS485 oder 2~8Ch RS422.8Ch RS485 + 4Ch RS422Es verfügt über ein Din-Rail-Typ-Design, um den Benutzern eine einfache Installation und Wartung in allen rauen Industrieumgebungen zu ermöglichen.
Der Einsatz von Glasfaserkommunikation löst die Probleme der elektromagnetischen Störungen, der Erdringstörungen und der Blitzschäden.und Vertraulichkeit der Datenübermittlung, und kann weit verbreitet in verschiedenen industriellen Steuerungen, Prozesssteuerungen, Bühnenbeleuchtungsteuerungen und Verkehrssteuerungen eingesetzt werden.
.
| Datenkanal | Messbare fehlerfreie Baudrate (bps) |
Maximale unterstützte Baudrate (Kbps) |
Typische Anwendung |
| 1 | 460800 | 800 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 2 | 460800 | 800 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 3 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 4 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 5 | 460800 | 800 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 6 | 460800 | 800 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 7 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 8 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 9 | 460800 | 500 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 10 | 460800 | 500 | Bühnenbeleuchtungssystem DMX512-500Kbps, Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 11 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 12 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 13 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 14 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 15 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
| 16 | 230400 | 250 | Sicherheitsüberwachung, Feueralarm, industrielle Steuerung usw. |
