Einzelheiten zum Produkt
Herkunftsort: CHINA
Markenname: E-link
Zertifizierung: ROHS,FCC,CE
Modellnummer: LNK-IRS93-SC20
Zahlungs- und Versandbedingungen
Min Bestellmenge: PC 1
Preis: Verhandlungsfähig
Verpackung Informationen: Faser-Medien-Konverter-Standardexportverpackung
Lieferzeit: 5-12 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Stück/Monat
Stichwort: |
Industrieller serieller Glasfaserkonverter |
Glasfaseranschluss: |
SC-Anschluss |
Übertragungsdistanz: |
20 km |
Überspannungsschutz: |
1500W/Sek |
Betriebs-Temperatur: |
-25 °C bis +75 °C |
Gehäuse: |
IP40 Aluminiumgehäuse |
Stichwort: |
Industrieller serieller Glasfaserkonverter |
Glasfaseranschluss: |
SC-Anschluss |
Übertragungsdistanz: |
20 km |
Überspannungsschutz: |
1500W/Sek |
Betriebs-Temperatur: |
-25 °C bis +75 °C |
Gehäuse: |
IP40 Aluminiumgehäuse |

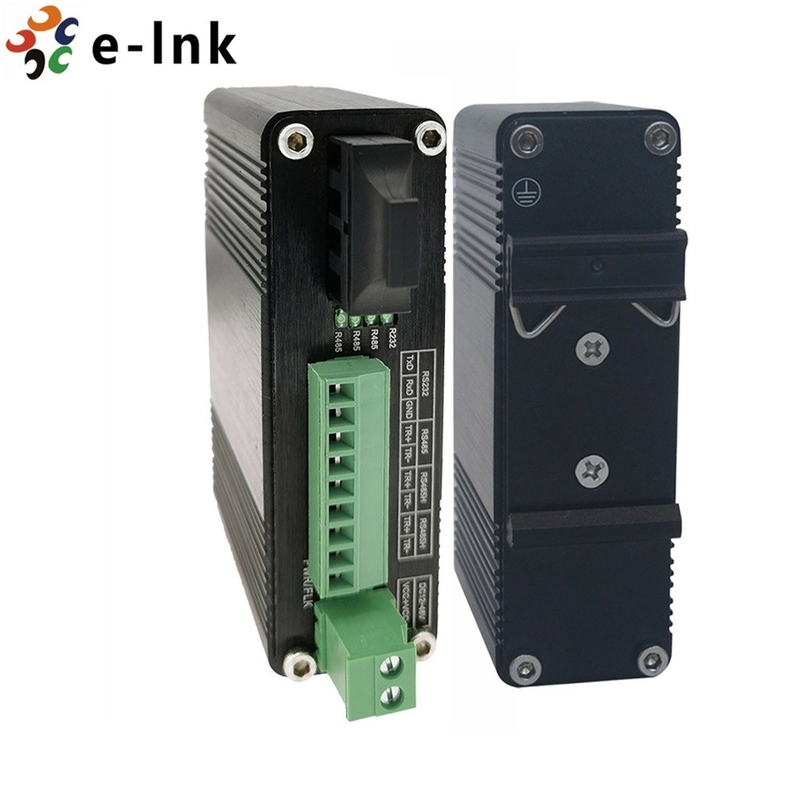

Industrielles serielles RS232 RS485 RS422 Glasfaser-SC-Medienkonverter-Modem Singlemode 20 km
GlasfasermodemPaket Inhalt
► Glasfasermodem der Serie LNK-IRS93 x 1
► Schnellstartanleitung x 1
► L-förmige Wandhalterung x 1
Industrieller MedienkonverterInstallation
SC/ST-Glasfaser-Port-Verbindung (SC-Standard, ST optional)
Das Konzept hinter dem SC/ST-Anschluss und -Kabel ist einfach.Angenommen, Sie verbinden die Geräte I und II.Im Gegensatz zu elektrischen Signalen benötigen optische Signale keine Schaltung, um Daten zu übertragen.Folglich wird eine der optischen Leitungen verwendet, um Daten von Gerät I zu Gerät II zu übertragen, und die andere optische Leitung wird verwendet, um Daten von Gerät II zu Gerät I für eine Vollduplex-Übertragung zu übertragen.
Alles, was Sie sich merken müssen, ist, den Tx-Port (Senden) von Gerät I mit dem Rx-Port (Empfangen) von Gerät II und den Rx-Port (Empfangen) von Gerät I mit dem Tx-Port (Senden) von Gerät II zu verbinden.Wenn Sie Ihre eigenen Kabel herstellen, empfehlen wir, die beiden Seiten derselben Leitung mit demselben Buchstaben zu beschriften (A-zu-A und B-zu-B, wie unten gezeigt, oder A1-zu-A2 und B1-zu-B2 ).
AUFMERKSAMKEIT:
1.Dies ist ein Laser/LED-Produkt der Klasse 1.Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt in den Laserstrahl.
2. Der obige Text gilt nur für die Dual-Fiber-Port-Verbindung;Wenn Sie für eine einzelne Glasfaseranschlussverbindung nur 1 Glasfaserkabel für die Verbindung verwenden, müssen Sie die Tx- oder Rx-Seite nicht angeben.
RS232 RS422 RS485 Serieller MedienkonverterKonfiguration
a) Verbinden Sie den RS232/422/485-Anschluss des Medienkonverters über ein serielles Kabel mit einem seriellen Gerät.
b) Verbinden Sie das Glasfaserkabel vom Gerät (Medienkonverter) am anderen Ende mit dem SC/ST-Anschluss.
c) Nachdem das Gerät eingeschaltet wurde, leuchtet die PWR-Anzeige vollständig.Wenn die Anzeigen nicht leuchten, überprüfen Sie die Stromversorgungsverbindung.
d) Nachdem alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen wie die Port-Status-LEDs
Bestellinformationen für RS485-Daten-zu-Glasfaser-Konverter
|
Modell |
Beschreibung |
|
LNK-IRS93-SC20 |
Industrielle serielle RS232/RS485/RS422, SC SM 1310nm, 20m |
|
Montageoptionen |
► Standardmäßige DIN-Schienenhalterung installiert, Wandhalterung ist im Lieferumfang enthalten. |
|
Energieoptionen |
► Netzteil muss separat erworben werden |
