Industrieller PoE++ Ethernet-Switch
, Smart handhabte POE-Schalter
, Mini Industrial PoE Switch mit Spannungshöher
3 Anschlüsse 10/100/1000Base-T IEEE802.3bt PoE++ 90W bis 1 Anschluss 100/1000BASE-X
Mini Industrial AI Smart Managed PoE++ Ethernet Switch mit Spannungshöher
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Übersicht

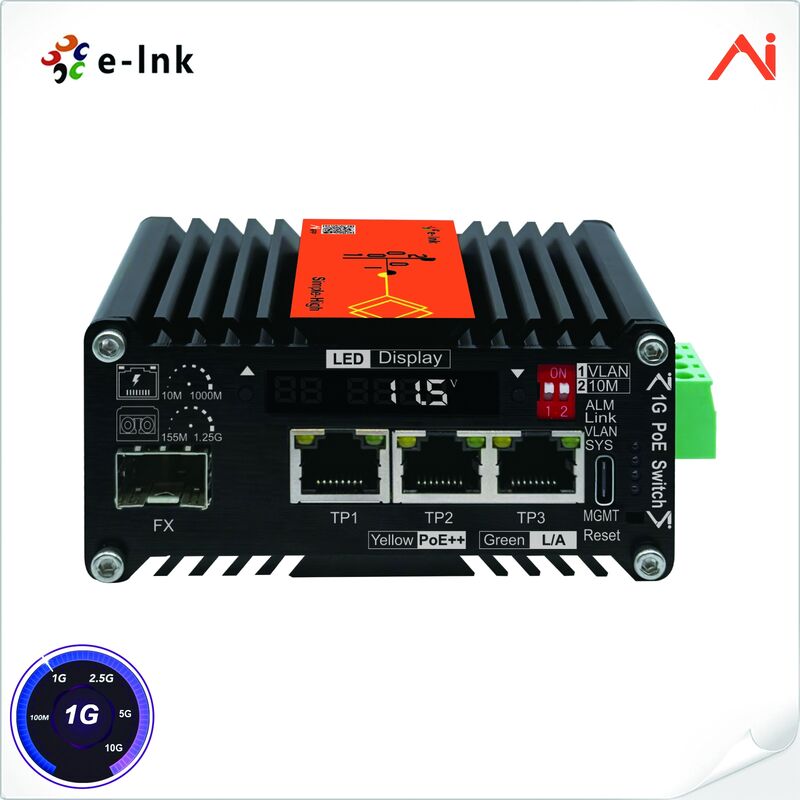

Der LNK-AIMC103GMP90 ist ein kompakter, von E-link unabhängig entwickelter AI Smart Managed Industrial PoE++ Switch. Jede Einheit ist mit 3×10/100/1000Base-T RJ45 PoE++ Ports + 1×100/1000BASE-X SFP-Glasfaserport ausgestattet und verfügt über eine integrierte Spannungsaufschaltung, die speziell für Solarstromversorgungsanwendungen optimiert ist.
Dieses weltweit erste innovative Gerät kombiniert die doppelten Vorteile von Managed- und Unmanaged-Switches. Ingenieure können den Gerätestatus über mehrere Methoden überwachen: mobile APP, PC-Web-Management-Oberfläche und LED-Anzeige ohne zusätzliche Testwerkzeuge.
Daten umfassen:Spannung,Strom, Temperatur, Ethernet-Port-Status, SFP-Port-Betriebsstatus, PoE-Status sowie detaillierte SFP-DDM-Parameter wie optische Leistung, Wellenlänge, Übertragungsdistanz, Link-Rate und Modultemperatur.
Wir haben dieses Produkt basierend auf Standard-Switches innoviert:
Gerätefunktion: Glasfaserport-Alarm, geplante Systemneustarts, geplante PoE-Neustarts, VLAN-Isolation, 10M 250m Übertragungsunterstützung. Der redundante Modus unterstützt die automatische Wiederherstellungsfunktion. Wenn der Zielport eines Pakets offline ist, leitet er das Paket an den anderen Port des Backup-Paares weiter.
Erfüllt IP40, Aluminiumgehäuse, arbeitet stabil unter rauen industriellen Temperaturen von -40℃ bis 75℃.
Ausgestattet mit doppelten redundanten Netzteilen, hält es den Ethernet-Betrieb 24x7 stabil aufrecht.
Anwendungsszenarien:
Intelligente Fertigung & Automatisierung: Datenübertragung und Vernetzung mehrerer Geräte
Strom & Neue Energie: Überwachungskommunikation und Cluster-Netzwerke.
Schienenverkehr & Tunnelbau: Echtzeit-Videoüberwachung und Signalübertragung.
Öl-, Gas- & Bergbaustandorte: Stabile Kommunikation
Smart City & Bereitstellung neuer Infrastrukturen
Darüber hinaus kann dieses Produkt in Bereichen wie autonomes Fahren, humanoide Roboter, KI-Computing, Metallurgie, Chemieingenieurwesen, Outdoor-Forschungsbasisstationen und Wetterüberwachung im Feld eingesetzt werden.
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Funktionen
► Selbstentwickeltes intelligentes Managementsystem von E-link, unterstützt Android Mobile APP und PC Web UI
► Ein-Klick-LED-Bildschirmanzeige Echtzeit-Daten-Dashboard: Systemstrom, Spannung, Innentemperatur, SFP-Sende-/Empfangslichtleistung, Ethernet- und Glasfaserport-Link-Geschwindigkeiten und mehr
► Umfangreiche APP- und Web-Management-Funktionen: intuitives grafisches Dashboard für den vollständigen Gerätestatus; vollständige SFP-Informationen und DDM-Diagnosedaten; anpassbare Schwellenwerte für optische Leistungswarnungen; benutzerdefinierte geplante Port-/Geräte-Neustarts
► Breiter 9–54VDC Stromeingang mit integriertem Spannungsaufschaltkreis,
• 12V Eingang → 60W PoE Ausgang
• 24V Eingang → Modus A&B0W PoE Ausgang
• 48V Eingang → Starlink PoEW PoE Ausgang
► Konform mit IEEE 802.3af/at/bt PoE++ PSE-Standard, anpassbare Versionen für Starlink Gen 2 / Gen 3 Kompatibilität
► Netzteil muss separat erworben werden.1 X Kabel: Glasfaser-Uplink-Port
► Netzteil muss separat erworben werden.Ein-Klick-VLAN-Isolation und 10M 250m Übertragung
► 6KV Blitzstoßschutz an allen Ports
► Breiter Betriebstemperaturbereich: -40°C ~ +75°C (-40°F ~ 167°F)
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Technische Indizes
|
Industrial AI Smart Managed PoE+9V bis 54V DC Stromeingang, mit Spannungsbooster. Switch mit Spannungsbooster für Solarsysteme
|
|
Zugriffsmodus
|
1x100/1000BASE-X SFP zu 3x10/100/1000BASE-T RJ45 PSE 5
|
|
Ethernet
|
|
Standards
|
Standardkonformität IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verarbeitungstyp
|
Store-and-Forward
|
|
Forward-Filterrate
|
14.880 pps (10 Mbps)
|
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
|
Paketpuffer-Speicher
|
1 Mbit
|
|
Maximale Paketlänge
|
9K Bytes
|
|
Switching-Kapazität
|
10 Gbit/s / non-blocking
|
|
PC (Unterstützt MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (Erscheinungsdatum: 2021-03-04 oder spätere Version)
Google Chrome 89+ (Erscheinungsdatum: 2021-03-02 oder spätere Version)
Opera 75+ (Erscheinungsdatum: 2021-03-24 oder spätere Version)
|
|
Windows Browser:
|
Microsoft Edge 89+ (Erscheinungsdatum: 2021-03-04 oder spätere Version)
Google Chrome 89+ (Erscheinungsdatum: 2021-03-02 oder spätere Version)
Opera 75+ (Erscheinungsdatum: 2021-03-24 oder spätere Version)
|
|
Mobile App (Unterstützt Android, Unterstützt kein iOS)
|
|
Mobile Phone APP(Android)
|
Unterstützt alle Android-Mobiltelefone und Android-Tablets
|
|
Mobile iPhone APP(iOS)
|
Unterstützt kein iPhone oder iPad
|
|
AI Smart Managed Funktionen
|
|
Service Board Status
|
Temperatur
|
|
|
Spannung
|
|
Strom
|
|
RJ45 Port Status
|
Link-Status
|
|
|
Rate
|
|
Grüne LED leuchtet konstant: SFP-Port-Link hergestellt
|
|
PSE-Versorgungsspannung
|
|
PSE-Stromverbrauch
|
|
1/2(+), 3/6(-)
|
|
SFP Port Status
|
Link-Status
|
|
|
PN/SN
|
|
TX-Leistung
|
|
RX-Leistung
|
|
Alle DDM-Informationen
|
|
DIP-Schalter
|
DIP1
|
Grüne LED leuchtet konstant: SFP-Port-Link hergestellt
|
|
|
DIP2
|
10M
|
|
Glasfaserport-Alarm
|
Unterstützt
|
|
|
Geplante Neustarts
|
Unterstützt
|
|
|
PoE-Stromplanung
|
Unterstützt
|
|
|
Schnittstelle Kabel: Cat 5e oder höher; Ethernet-Port
|
|
3
|
-3
|
|
-bKabel: Cat 5e oder höher; Distanz: ≤100 Meter bei 1000M Datenrate,
|
|
≤250 Meter bei 10M Datenrate
SFP-Port1-Port
|
|
100/1000BASE-X SFP
|
(Abwärtskompatibel mit 100BASE-X und 1000BASE-X und Transceivern) (automatische Erkennung)Kabel: Multimode: 50/125um oder 62,5/125um Glasfaserkabel, Distanz: 550m/2km;
|
|
Singlemode: 9/125um Glasfaserkabel, Distanz: 20/40/80/100/120/160/200km
PoE (Power over Ethernet)
Standard
|
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, at: 30W, bt Typ 3: 60W, bt Typ 4: 95W
|
|
)
|
PoE-Leistungsausgang90
|
|
Watt max.
|
Switch End-span + Mid-span:
|
|
1/2(+), 3/6(-)
|
; 4/5(+),7/8(-)PoE-BudgetBis zu
|
|
90
|
-Watt PoE-Budget (9-54VDC)SwitchIEEE 802.3af/at
|
|
/bt
|
(Wenn Sie passive PoE benötigen, kontaktieren Sie bitte den Kundenservice)PoE-Modus Kompatibel mit
|
|
Modus A und Modus B.
|
SpannungsboosterDC 9-12V Eingang
|
|
PoE 48V Ausgang,
|
|
max. 240WElektrisch und mechanischPoE 48V Ausgang,
|
|
max. 240WElektrisch und mechanischPoE 48V Ausgang,
|
|
|
max. 240WElektrisch und mechanischPoE 48V Ausgang,
|
|
max. 240WElektrisch und mechanischEingangsleistung
|
|
9~54V DC
|
|
, 4-poliger Klemmenblock
|
Stromverbrauch5W max. (wenn PoE nicht verwendet wird)
|
|
Abmessungen (B x T x H)
|
98 x 67 x 46 mm
|
|
Gewicht
|
300g
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
DIN-Schiene
|
|
Stromversorgungsoptionen
|
SYS
|
|
Grüne LED blinkt: Normaler Betrieb
|
|
VLAN
|
Grüne LED leuchtet konstant:
|
|
Grüne LED leuchtet konstant: SFP-Port-Link hergestellt
|
EinGrün leuchtet Grüne LED leuchtet konstant: SFP-Port-Link hergestellt VLAN
|
|
AusLinkGrüne LED leuchtet konstant: SFP-Port-Link hergestellt Grüne LED blinkt: Datenübertragung
|
|
Grüne LED aus: SFP-Port kein Link
|
ALM
|
|
Rote LED leuchtet konstant: Empfangene optische Leistung unterhalb des Schwellenwerts
|
|
Rote LED aus: Empfangene optische Leistung normal
|
|
TP
|
1
|
|
-3
|
|
PoEGelbe LED leuchtet konstant: Angeschlossenes PDGelbe LED aus: Nicht angeschlossenes PD Grüne LED aus: Ethernet-Port kein Link
|
TP
|
|
1
|
|
-3
|
|
PoEGelbe LED leuchtet konstant: Angeschlossenes PDGelbe LED aus: Nicht angeschlossenes PD Umgebung
|
Betriebstemperatur
|
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur
|
|
-40°C bis 85°C (-40°F bis 185°F)
|
Relative Luftfeuchtigkeit
|
|
5% bis 95% nicht kondensierend
|
MTBF
|
|
> 200.000 Std.
|
Zulassungen
|
|
ISO9001, CE, FCC Teil 15 Klasse A, RoHS
|
EMI:
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Stoß)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Anwendung
PoE-Standardparameter
PoE-Standards
|
Eingang (V)
|
Strom (A)
|
|
Ausgang (V)
|
|
Leistung (W)
|
PoE-Pin
|
Modus
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
|
5
|
48V
|
60
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
af/at/bt
|
Beschreibung
|
48-56
|
|
|
48V
|
12
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
Modus A&Baf/at/bt
|
Beschreibung
|
48-56
|
|
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
Starlink PoE
|
Beschreibung
|
48-56
|
|
|
|
|
|
|
|
|
|
|
2,67
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Bestellinformationen
|
48-56
|
Beschreibung
|
|
|
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-AIMC103GMP90-SFP
|
Industrieller AI Smart Managed 1-Port
|
100/1000
|
|
Base-X SFP zu
|
3-Port10/100/1000BASE-T IEEE802.3bt 90W PoE++Switch, 9V bis 54V DC Stromeingang, mit Spannungsbooster. SFP-Optionen► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus.► SFP-Modul muss separat erworben werden.
|
|
Montageoptionen
|
►
|
|
Standard-DIN-Schienenhalterung im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► Netzteil muss separat erworben werden.240W/5A 48VDC
|
|
Netzteil. Offenes Kabel für Klemmenblock
|
► Netzteil muss separat erworben werden.
|
|
|
