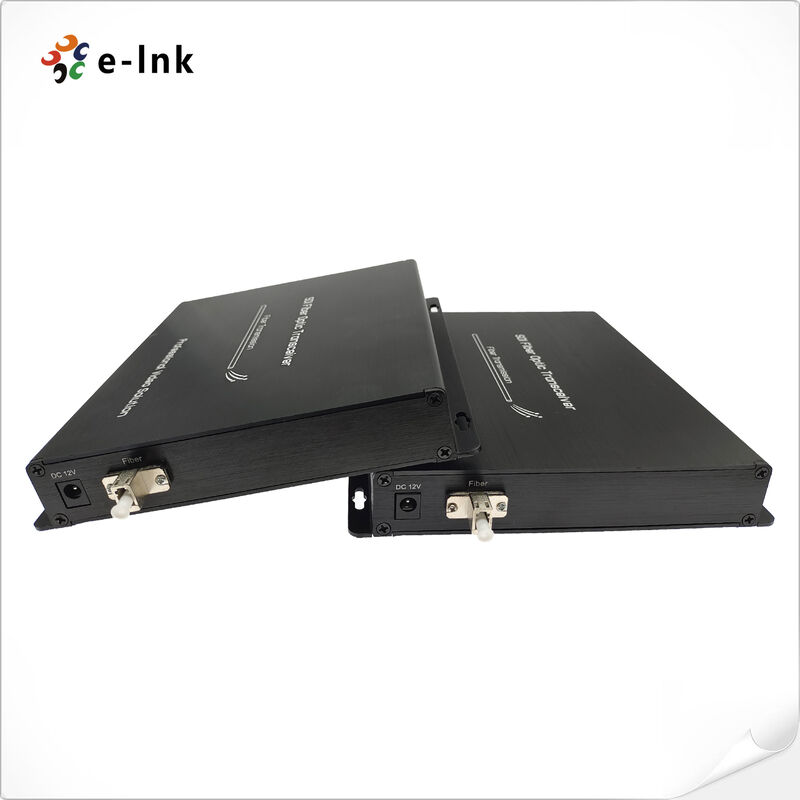

3G-SDI Fiber Extender mit Analog Audio RS422 Ethernet Tally Sync 20 km

Modell: LNK-3G2V2BA2D1E1T1S

 Produktbeschreibung & Übersicht

Dieser fortschrittliche 3G-SDI-Glasfaser-Extender bietet eine umfassende Signalintegration für professionelle

Rundfunk- und Überwachungsanwendungen und unterstützt die bidirektionale 3G-SDI-Videoübertragung kombiniert

mit mehreren Hilfssignalen über eine Singlemode-Glasfaserinfrastruktur. Das System beinhaltet eine

komplette Signalmanagementlösung mit 1-Kanal bidirektionalem 3G-SDI-Video, 2-Kanal

rückwärtsgerichtetem analogem Audio, bidirektionaler RS422-Datenkommunikation, 100M Ethernet-Konnektivität,

rückwärtsgerichteter Tally-Signalisierung und rückwärtsgerichteter analoger Tri-Level-Sync-Übertragung. Der Sender und

das Empfängerpaar arbeitet nahtlos über Singlemode-Glasfaserkabel und bietet eine zuverlässige Langstrecken-

Signalerweiterung unter Beibehaltung von Rundfunkqualitätsstandards.

Dieser Glasfaser-Extender wurde für überragende Leistung in anspruchsvollen Umgebungen entwickelt und verwendet fortschrittliche

optische Technologie, um eine makellose Videoqualität und Echtzeit-Verarbeitungsfunktionen zu gewährleisten. Die integrierte

IP-Schnittstelle verbessert die Systemskalierbarkeit und gewährleistet die Kompatibilität mit moderner Netzwerkinfrastruktur,

während die umfassende Signalunterstützung eine vollständige Fernbedienung ermöglicht. Die Glasfaser-

Übertragungstechnologie bietet vollständige Immunität gegen elektromagnetische Störungen, Erdschleifen,

und Hochfrequenzstörungen, wodurch die Systemzuverlässigkeit und Signalsicherheit im Vergleich zu

herkömmlichen Koaxialkabelsystemen erheblich verbessert werden.

Der Extender unterstützt flexible Übertragungsentfernungen von bis zu 20 Kilometern mit optionalen Konfigurationen

bis zu 40 km, 60 km oder 80 km Reichweite, wodurch er sich für groß angelegte Installationen und verteilte

Produktionsumgebungen eignet. Diese Lösung ist besonders wertvoll für Live-Übertragungsanwendungen, Sport

Veranstaltungsorte, Fernlehranstalten und hochauflösende Überwachungssysteme, die Mehrfachsignalübertragung erfordern

über große Entfernungen. Durch die Konsolidierung mehrerer Signaltypen über eine einzige Glasfaserverbindung reduziert das System

die Verkabelungskomplexität und bietet gleichzeitig eine robuste, störungsfreie Konnektivität, die die Grenzen

herkömmlicher koaxialbasierter Systeme übertrifft und neue Standards für Signalintegrität und Betriebszuverlässigkeit setzt

in professionellen Videoübertragungsanwendungen.

Hauptmerkmale Aufzählungszeichen

• Multi-Signal-Glasfaserintegration
  Überträgt 1 bidirektionales 3G-SDI-Video, 2 rückwärtsgerichtetes analoges Audio, 1 bidirektionales RS422, 1 Ethernet, 1 rückwärtsgerichtetes Tally und 1 rückwärtsgerichtetes Tri-Level-Sync über eine einzelne Faser

• Umfassende Standardkompatibilität
  Unterstützt HD-SDI-, SD-SDI-, DVB-ASI-Formate mit einer Bandbreite von 19,4 Mb/s bis 2,97 Gb/s

• Erweiterte Taktrückgewinnungstechnologie
  SMPTE 424M (2,97 Gb/s) konformes Taktrückgewinnungssystem, das eine präzise Signalsynchronisation gewährleistet

• Multi-Standard-Videoverarbeitung
  Kompatibel mit SMPTE 424M-, 292M-, 259M- und 297M-Standards für 3G-SDI-, HD-SDI-, SD-SDI- und ASI-Anwendungen

• Integriertes CWDM-Optiksystem
  Eingebaute CWDM-Technologie mit SFP-Modulen für jeden Signalpfad, die Wellenlängenmultiplexing ermöglichen

• Intelligente Signalausgleich
  Automatische Kabelentzerrung basierend auf der erkannten Datenrate für optimale Signalintegrität

• Echtzeit-Systemüberwachung
  LED-Statusanzeigen, die eine kontinuierliche Überwachung kritischer Betriebsparameter ermöglichen

• Erweiterte Übertragungskapazität
  Unterstützt Übertragungsentfernungen von bis zu 20 km mit optionalen 40/60/80 km Konfigurationen

• Professionelle Rundfunkanwendungen
  Ideal für Live-Übertragungen, HD-Überwachungssysteme und professionelle Videoproduktionsumgebungen

• Erhöhte Signalsicherheit
  Glasfaserübertragung, die vollständige Immunität gegen EMI- und HF-Störungen bietet
