Industrieller Glasfaser-Modem-Konverter
, RS232 RS485 RS422 Konverter 2Mbit/s
, DIN-Schiene DMX512 Glasfaser-Konverter

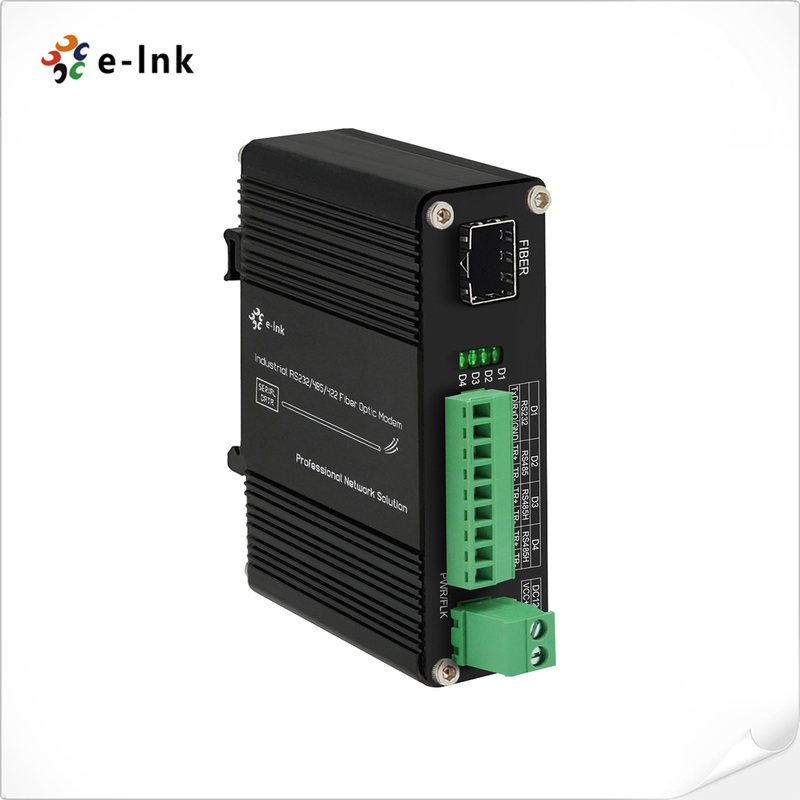

Industrieller RS232 RS485 RS422 Glasfaser-Modem-Konverter 2Mbit/s 80km DMX512 DIN-Schiene
Industrielle RS232 RS485 RS422 Glasfasermodem Konverter 2 Mbps 80 km DMX512 DIN Rail
Modell:LNK-IRS93-Serie
Produktbeschreibung und Übersicht
Das Industrial Serial RS232/RS485/RS422 Glasfasermodem liefert ein robustes Protokoll
Diese Technologie ist für die Umwandlung für die serielle Kommunikation von missionskritischer Bedeutung in rauen Umgebungen geeignet.
Der Medienwandler umwandelt standardmäßig RS232, RS485 und RS422 elektrische
Signale in optische Faserübertragungen, die serielle Kommunikationsdistanzen effektiv verlängern
Die Einführung von Multimode-Fasern ermöglicht eine Übertragung von bis zu 2 km über Multimode-Fasern und bis zu 80 km über Single-Mode-Faserkabel.
Die Technologie der Glasfasertechnologie beseitigt die allgemeinen Herausforderungen der industriellen Kommunikation vollständig.
einschließlich elektromagnetischer Störungen, Probleme mit der Bodenschleife und Blitzschäden
Die typischerweise traditionelle Kupfer-basierte serielle Verbindungen plagen.
Dieses Glasfasermodem wurde speziell für Anwendungen der industriellen Automatisierung entwickelt.
verbessert die Zuverlässigkeit der Datenkommunikation durch eine fortschrittliche optische Isolierungstechnologie
Die verhärteten
Metallgehäuse und breiter Betriebstemperaturbereich sorgen für eine stabile Leistung in
Anspruchsvolle Bedingungen bei der Fabrikautomation, bei Prozesssteuerungssystemen und
Das Gerät unterstützt die Full-Duplex-Kommunikation für RS422
und RS232-Protokolle bei gleichzeitiger Aufrechterhaltung einer robusten Multi-Drop-Netzwerkfähigkeit für RS485
Netzwerke, so dass sie sowohl für Punkt-zu-Punkt- als auch für mehrere Punkte geeignet sind
- Die Topologien.
Dieses vielseitige Glasfasermodem findet ideale Anwendungen in zahlreichen Industriezweigen
einschließlich PLC- und DCS-Systemintegration, SCADA-Netzwerkerweiterung, Gebäudeautomation
Die Anlage von Plug-and-Play-Systemen erfordert eine
keine Konfigurationsänderungen an bestehenden Serienausrüstungen, während die transparente Protokollkonvertierung
die vollständige Datenintegrität ohne Paketverlust oder Latenzprobleme aufrechterhält.
Industriebetreiber mit einer sicheren, störungsfreien seriellen Kommunikationsalternative, die
Das System verbessert die Zuverlässigkeit des Netzes erheblich und senkt gleichzeitig die Wartungskosten.
herkömmliche Kupfer-Serienkabelanlagen in elektrisch lauten Umgebungen.
Hauptmerkmale Kugeln
-
Betrieb mit Nullkonfiguration
Echte Plug-and-Play-Installation mit Hot-Plug-in-Fähigkeit, die keine Softwarekonfiguration oder Baudrate-Einstellungen erfordert
-
Erweiterte Glasfaserübertragung
Zwei-Wege-Serie-Kommunikationserweiterung bis zu 2 km über Multimode-Faser oder 80 km über einmodische Glasfaserkabel
-
Multiprotokoll-Serienoberfläche
Konform mit EIA/TIA-Standards für RS232, RS485 und RS422-Protokolle mit Datenraten von 0 bis 2 Mbps
-
Vollständig transparente Datenübermittlung
Vollständige Protokolltransparenz mit automatischer Anpassung der Baudrate, um eine nahtlose Integration mit bestehender Ausrüstung zu gewährleisten
-
DMX512 Kompatibilität mit der Beleuchtungssteuerung
Optimiert für die Hochgeschwindigkeits-Übertragung des DMX512-Protokolls in professionellen Bühnenbeleuchtungsanwendungen und Unterhaltungsanwendungen
-
Flexible Montagemöglichkeiten
Vielseitige Installationsunterstützung sowohl für Standard-DIN-Schienen- als auch für Wandmontage-Konfigurationen
-
Verbessertes elektrisches Schutzniveau
Integrierte Überspannungsschutz- und Elektrostatische Entladungsschutzvorrichtung (ESD) für einen zuverlässigen Betrieb in rauen elektrischen Umgebungen
-
Umfassende Überwachung des Zustands
Mehrfunktionsdiagnostische LEDs, die in Echtzeit Leistung, Datenaktivität und den Zustand der Glasfaserverbindung anzeigen
-
Industrielle Temperaturbereiche
Härtete Betriebsfähigkeit von -40 °C bis 75 °C (-40 °F bis 176 °F) für Einsatz in extremen Umgebungen
Technische Spezifikationen und Verzeichnisse
|
Modell
|
LNK-IRS93 Reihe
|
|
Glasfaserverbindung
|
SC-Standard, ST/FC/LC auf Wunsch
|
|
Fiberentfernung
|
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF: 20/40/60/80Km
|
|
Serielle Schnittstelle
|
Industrieterminal
|
|
Signalhäfen
|
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H kann in 1Ch High Speed RS422 gruppiert werden
|
|
Standards
|
EIA /TIA RS232/485/422
|
|
Serielle Entfernung
|
RS232: 15 Meter, RS485/422: 1000 Meter
|
|
Zinssatz
|
Maximal 2 Mbps
|
|
Einheitliche Datenbank (RS232)
|
TXD, RXD, GND -Zwei-Richtung
|
|
RS-485
|
D+, D-, GND -Zwei-Richtung
|
|
Stromversorgung
|
DC12 bis 48 V
|
|
Leistung
|
< 5 W
|
|
Statischer Schutz
|
Schutz gegen elektrostatische Entladungen (ESD) von 15 KV
|
|
Überspannungsschutz
|
Überspannungsschutz von 1500 W/s
|
|
Betriebstemperatur
|
-25°C bis +75°C
|
|
Speichertemperatur
|
-40°C bis +85°C
|
|
Lagereinheit
|
5% bis 90% nicht abnehmend
|
|
Abmessungen
|
95 ((L) * 70 ((W) * 29 ((H) mm
|
|
Gewicht
|
0.25 kg/Stück
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IRS93-SFP
|
Industrie Serienzeichen RS232/RS485/RS422 mit SFP-Anschluss
|
|
LNK-IRS93-SCMM
|
Industrie Serienzeichen RS232/RS485/RS422, SC MM 850nm, 550m
|
|
LNK-IRS93-SC20
|
Industrie Serienzeichen RS232/RS485/RS422, SC SM 1310nm, 20km
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert, Wandstütze enthalten.
|
|
Leistungsoptionen
|
Die Stromversorgung ist separat zu erwerben.
|
Anwendungsszenarien
- Industrieautomation und Prozesssteuerung
- Profi-Bühnenbeleuchtung und DMX512-Steuernetze
- Verkehrs- und Verkehrssignalmanagementsysteme
- Gebäudeautomations- und Zugangskontrollnetze
- Fernüberwachung von SCADA und Datenerfassung
- Maschinen und Apparate für die Kommunikation mit CNC
- Erneuerbare Energien und Stromverteilsysteme
- Anbindung von Außensicherheits- und Überwachungssystemen
