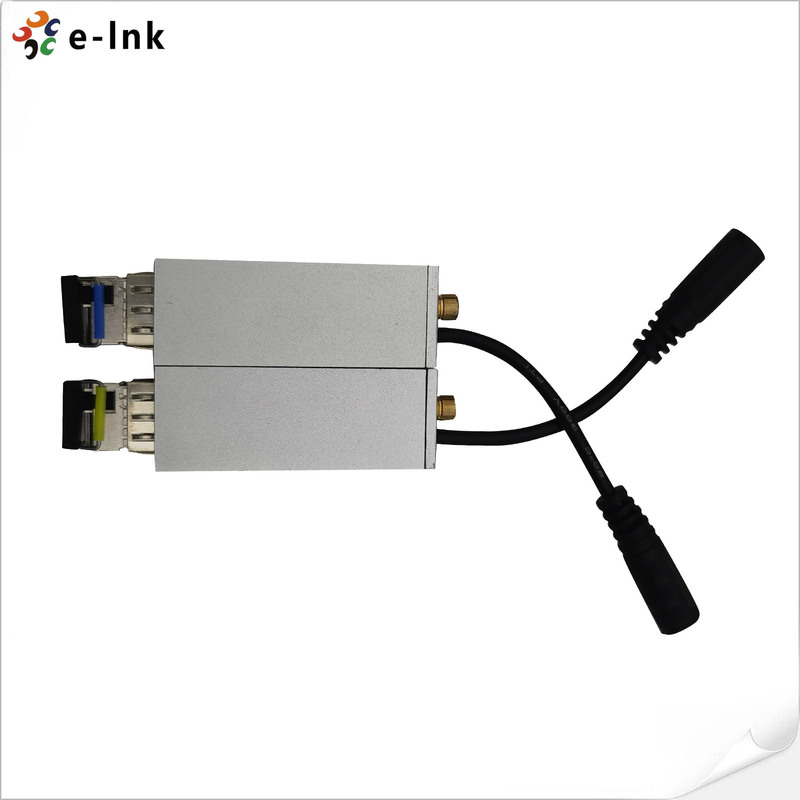

SMB 3G-SDI Micro Extender 120 km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI

Name: SMB 3G-SDI Micro Extender 120 km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20-Serie
Price: 197.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: CHINA

Markenname: E-link

Zertifizierung: ISO9001, CE, ROHS, FCC

Modellnummer: LNK-M3G-SMB1V-20-Serie

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1 Paar

Preis: $25-369

Verpackung Informationen: Standardpaket für Faserverlängerer

Lieferzeit: 3-5 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 10000Pairs/Month

Beste Preis

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB 3G-SDI fiber extender, SDI fiber converter with CWDM, 3G-SDI extender 120km range


Signalstandard:	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)	HD-SDI-Jitter:	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
SFP:	Simplex LC, 3,125 Gbps. Übertragungsdistanz ≤ 120 km	CWDM-Wellenlänge:	1270~1610nm, 20nm-Gitter nach ITU-T
Lagertemperatur:	-40 ℃～+80 ℃	Abmessungen (LXWXH):	58 x 21 x 20 mm

Signalstandard:	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
HD-SDI-Jitter:	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
SFP:	Simplex LC, 3,125 Gbps. Übertragungsdistanz ≤ 120 km
CWDM-Wellenlänge:	1270~1610nm, 20nm-Gitter nach ITU-T
Lagertemperatur:	-40 ℃～+80 ℃
Abmessungen (LXWXH):	58 x 21 x 20 mm

Beschreibung

SMB 3G-SDI Micro Extender 120 km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI

SMB 3G-SDI Micro Extender 120 km Autosensing CWDM 18Ch SMPTE/DVB-ASI

Übersicht

Die LNK-M3G-SMB1V-20-Serie stellt eine fortschrittliche Mikro-Groß-Faseroptik-Übertragungslösung dar, die für raumbeschränkte Rundfunk- und professionelle Videomgebungen entwickelt wurde.Dieser kompakte Extender liefert eine robuste Übertragung von 3G-SDI, HD-SDI und SD-SDI hochauflösende digitale Videosignale, zusammen mit DVB-ASI-Streaming-Fähigkeit, entweder über Single-Mode- oder Multimode-Faserinfrastruktur.

Unterstützung umfassender Industriestandards einschließlich SMPTE 424M, 259M, 297M, 310M und 305M (SDTI),Dieser Mikro-Extender gewährleistet eine vollständige Kompatibilität mit bestehender Sendeausrüstung und Produktionsworkflows.Das System beinhaltet eine ausgeklügelte digitale Glasfaser-Übertragungstechnologie, die die Notwendigkeit manueller Anpassungen beseitigt.mit vereinfachten Einrichtungsverfahren einen wirklichen Plug-and-Play-Betrieb ermöglichen.

Der Verlängerer wurde mit Blick auf die Energieeffizienz entwickelt und arbeitet mit einer einzigen 5-Volt-Stromversorgung mit optimiertem geringem Stromverbrauch.Ideal für tragbare Produktionsanlagen und energieeffiziente AnlagenDer kompakte Formfaktor ermöglicht einen flexiblen Einsatz in Rundfunkfahrzeugen, Fly-Pack-Systemen und platzbeschränkten Geräte-Racks, bei denen der physische Platz ein Vorteil ist.

Dieser Mikro-Extender eignet sich besonders für die elektronische Nachrichtenerhebung, die Live-Event-Produktion und mobile Rundfunkanwendungen, bei denen Zuverlässigkeit, kompakte Größe,und einfache Bedienung von wesentlicher Bedeutung sind.Die robuste Konstruktion gewährleistet eine stabile Leistung bei anspruchsvollen Feldbedingungen und gleichzeitig eine Sendqualität in allen unterstützten Videoformaten.

Eigenschaften

Intelligente Signalerkennung
- EigenschaftenAutomatische Signalerkennungstechnologiedie identifiziert3G-SDI/HD-SDI/SD-SDI-Formateohne manuelle Konfiguration, diePlug-and-play-Betrieb
Erweiterte Übertragungsfähigkeit
- UnterstütztÜbertragung über sehr große Entfernungenbis zu120 kmVerwendungCWDM-Technologie, so dass16-18 KanäleIch bin fertig.Einfaserinfrastruktur
Umfassende Normenkonformität
- ZertifiziertDVB-ASI (EN50083-9)Kompatibilität mit vollenUnterstützung von SMPTE-Standardseinschließlich424M, 292M, 259M, 297M, 310M, 305M und 344M
Weiterentwickelte PCB-Konstruktion
- VerwendetMehrschicht-PCB-ArchitekturmitUmweltfreundliche bleifreie Materialien, um sicherzustellen,Signalintegritätundmechanische Zuverlässigkeit
Intuitive Statusüberwachung
- mitMehrfunktions-LED-AnzeigenAnzeigenZustand der Glasfaserverbindung,Leistungsbedingungen, undBetrieb der Anlagefür die sofortige Diagnose
Hochdichte-Wellenlänge-Multiplexing
- VeräußerungCWDM-Optische TechnologieErmöglichenWellenlängendivision multiplexingfürOptimierung der BandbreiteinAnwendungen mit begrenzter Faserlast
Robuste Konstruktion
- EigenschaftenKomponenten in industrieller QualitätmitRoHS-konforme Fertigung, dielangfristige ZuverlässigkeitinAnspruchsvolle Umgebungen
Automatische Konfiguration
- Beschäftigungintelligente SignalverarbeitungDas...automatisch anpasstbisverschiedene SDI-Standards, diemanuelle SchalteneinstellungenundKonfigurationsfehler

Anwendungsszenarien

Außerhalb der Rundfunk- und Mobilfunkproduktion
ErmöglichtKompakte FliegenpacksystemefürFernübertragung, unterstützenMehrformat-Kamera-Feedsmit120 km verlängerte ÜbertragungfürLive-Vorstellung von Veranstaltungenundelektronische Nachrichtenbeschaffung
Langstreckensignalbeitrag
ErleichterungenProgramm FuttermittelverteilungzwischenProduktionsanlagenundSenderstandorte, dieCWDM-TechnologiefürMehrkanalaggregationIch bin fertig.Einzelfaserverbindungen
Raumbeschränkte Sendeanlagen
Ideal fürNachrüstungsanlageninalte FernsehfahrzeugeundKompakte Gerätestelle, sofernFormatflexible SignalerweiterungmitMindestanforderungen an den Raum
Telekommunikationsvideodienstleistungen
UnterstütztVideotransport in TrägerklassefürIPTV-HeadendundVideo-on-Demand-Systeme, beibehaltenSMPTE/DVB-ASI-KonformitätüberMetropolische Glasfasernetze
Notfallübertragungssysteme
ErmöglichtVideo-Netze mit schnellem EinsatzfürNotfallwiederherstellungundtemporäre Rundfunkübertragung, mitFähigkeit zur automatischen Erkennungfürvereinfachte Feldoperation
Multikulturelle Veranstaltungsproduktionen
Erleichterungenverteilte ProduktionsarbeitsströmeüberStadionkomplexeundKongresszentren, sofernFormattransparente ÜbermittlungfürHybride SDI-Umgebungen
Regierungs- und Verteidigungskommunikation
Unterstütztsichere Videoübertragungfürmobile Kommandozentren, um sicherzustellen,Signalverlässlichkeitdurchrobustes PCB-DesignundBetrieb bei längerer Temperatur

Technische Indizes

SDI-Eingabe
Videostandard	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Signalstandard	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
Entschließung	10 Bit
Signallevel	< 80 mVp-p
Impedanz	75Ω
Verbindungsstück	Kleine und mittlere Unternehmen
SDI-Ausgabe
Signallevel	800mVp-p±10%
Aufstieg/Abstieg	< 0,8 ns
HD-SDI-Jitter	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
SDI-Jitter	< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz
Impedanz	75Ω
Verbindungsstück	Kleine und mittlere Unternehmen
Optische Schnittstelle
SFP	Simplex LC, 3,125 Gbps. Übertragungsdistanz ≤ 120 km
Standard-SM-Wellenlänge	1310 nm, 1550 nm
CWDM-Wellenlänge	1270~1610nm, 20nm-Gitter nach ITU-T
Temperaturbereich	0 ~ 70 ̊C
Elektrotechnik
Macht	5VDC, 1A
Verbrauch	< 5 W
LED-Anzeiger
FLT	Status der Glasfaserverbindung (Sender)
FLR	Status der Glasfaserverbindung (Empfänger)
PWR	Leistungsstatus
Mechanische
Abmessungen (LxWxH)	58 x 21 x 20 mm
Gewicht	100 g/Paar
Gehäuse	Aluminiumgehäuse
Montageoptionen	Schreibtisch
Umwelt
Betriebstemperatur	-20°C+70°C
Speichertemperatur	-40°C+80°C
Arbeitsfeuchtigkeit	0~95%
MTBF	≥100000 Stunden

Bestellinformationen

Modell	Beschreibung
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM einschließlich Sender und Empfänger, verwendet in Paaren

Anwendung

SMB 3G-SDI Micro Extender 120 km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI 0
