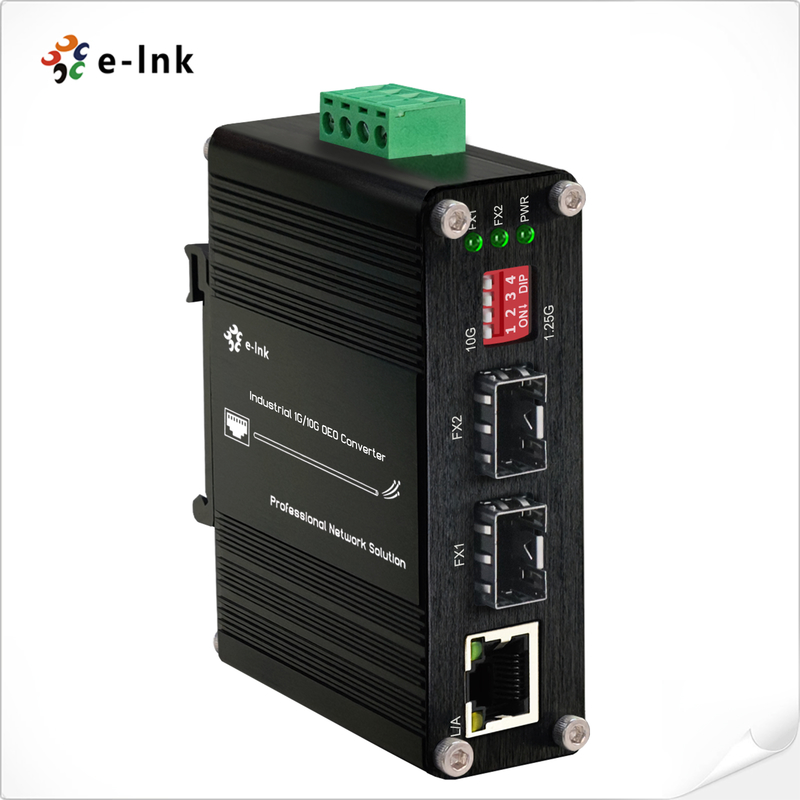

Industrieller 10G SFP+ zu SFP+ OEO Konverter (3R Repeater) mit 1G Ethernet Medien

Industrie 1G/10G SFP+ zu SFP+ OEO Converter (3R Repeater) mit 1GFunktion des Ethernet-Medienkonverters

Produktübersicht:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsDieses vielseitige Gerät fungiert sowohl als 3R (Reamplify, Reshape, Retime) -Faser-Repeater für die Fernübertragung von 10 Gbps als auch als 1G Ethernet-Medienkonverter.Sicherstellung der Signalintegrität in erweiterten Netzwerksegmenten.

Dieser Konverter unterstützt mehrere Protokolle, darunter SDH/SONET STM-64/OC-192, 10G Fiber Channel und 10G Ethernet, und ist ideal für Netzwerkbackbone-Anwendungen in SAN-, LAN- und MAN-Infrastrukturen geeignet.Es verfügt über eine flexible optische Wellenlängenumwandlung (1310nm/1550nm/CWDM/DWDM) und eine Loop-Back-Funktion, so dass es für Telekommunikationsräume, Rechenzentren und F&E-Labore geeignet ist.

Mit einem breiten Betriebstemperaturbereich von -40°C bis 80°C und robuster industrieller AusführungDieser Konverter erweitert die Glasfaserverbindungen zuverlässig auf bis zu 120 km und ermöglicht gleichzeitig eine nahtlose Umwandlung zwischen Glasfaser- und Kupferschnittstellen.Seine fortschrittlichen Funktionen zur Signalregeneration gewährleisten eine optimale Leistung unter rauen Umgebungsbedingungen und machen ihn zu einer wesentlichen Lösung für moderne Hochgeschwindigkeitsnetzinfrastruktur.

Eigenschaften des Produkts:

✅Fortgeschrittene 3R-SignalregenerationFunktionen: Reamplify, Reshape und Retiming (3R) Technologie zur Gewährleistung der Signalintegrität und zur Minimierung des Datenverlusts über längere Übertragungsstrecken.

✅Transparenter Transport mit geringer Verzögerung: bietet eine transparente Protokollkonvertierung mit sehr geringer Verzögerung, ideal für Echtzeit-Anwendungen und Hochgeschwindigkeits-Datennetze.

✅SFP+-Konstruktion mit Warmstecker: Unterstützt warmwechselbare SFP+-Module mit umfassenden LED-Statusindikatoren für einfache Installation und Echtzeitüberwachung.

✅Flexible Wellenlängenunterstützung: Kompatibel mit den von der ITU-T vorgeschriebenen DWDM/CWDM-Wellenlängen und verfügt über digitale Diagnostiküberwachung (DDM) für ein präzises Fasermanagement.

✅Fortgeschrittene Netzwerkprüfung: Unterstützt Loop-Back-Funktionalität und Jumbo Frame-Übertragung für effiziente Netzwerkdiagnostik und optimierte Datendurchsatz.

✅Flexibilisierung der doppelten Fasern: Der DIP-Switch ermöglicht das nahtlose Wechseln zwischen 1,25G und 10G Glasfaserdatenraten und bietet vielseitige Einsatzmöglichkeiten.

✅Multifunktionsmedienkonvertierung: Funktioniert sowohl als 10G OEO-Konverter als auch als 1G Ethernet-Medienkonverter und unterstützt die Konvertierung von Kupfer zu Faser und Faser zu Faser.

✅Robuste industrielle Konstruktion: Ein IP40-Aluminiumgehäuse gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen mit einem hervorragenden EMI-Schutz.

✅Flexible Anlagemöglichkeiten: Unterstützt DIN-Schienen- und Wandmontageinstallation für eine einfache Einführung in Industrie-Schränken und Raumbeschränkten Umgebungen.

✅Ausgedehnter Temperaturbetrieb: Beibehält eine stabile Leistung im Temperaturbereich von -40°C bis 80°C, geeignet für Anwendungen in extremen Umgebungen.

Anwendungsszenarien

• Telekommunikationsbackbone-Netzwerke: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Datenzentrumskonnektivität: ermöglicht Fernverbindungen in Glasfaser zwischen Rechenzentren mit DWDM/CWDM-Wellenlängen, unterstützt Jumbo-Frames und eine niedrige Latenzübertragung für Storage Area Networks (SAN) und Serverfarmen.

• Rückgrat der industriellen Automatisierung: Erweitert 10G-Industrie-Ethernet-Netzwerke in Fertigungsanlagen mit IP40-Schutz und Betrieb bei hoher Temperatur (-40°C bis 80°C) für die Anbindung an raue Umgebungen.

• Überwachung und Prüfung von Glasfasernetzwerken: Nutzt die Funktionalität von Loop-Back und DDM-Unterstützung für Netzwerkdiagnostik und Leistungsüberwachung in Telekommunikationsräumen und Trägerinfrastrukturen.

• Fernleitungen: Ermöglicht die Optiksignalregeneration für Entfernungen von bis zu 120 km in Campus-Netzwerken, intelligenten Transportsystemen und Versorgungskommunikation mit transparenter Protokollkonvertierung.

• Migration von Hybridnetzen: dient als Dual-Rate-Media-Konverter zwischen 1G Ethernet Kupfer- und 10G Glasfasernetzwerken und unterstützt nahtlose Netzwerk-Upgrades und heterogene Netzwerkintegration.

• Mobilfunknetzinfrastruktur: Unterstützt 5G Front-Haul- und Backhaul-Verbindungen mit hot-swappable SFP+ Flexibilität und präzise Timing-Synchronisation für Mobilfunknetzwerke.

Technische Indizes

Leistungsdaten	Technische Indizes
Funktion der Ausrüstung	3R-Wiederholger
Übertragungsgeschwindigkeit	10G: 8,5 Gb/s bis 11,7 Gb/s
Protokollen	8.5G Glasfaserkanal SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10Gbps) 10G LAN (10,31 Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN mit 255/237 FEC-Codierung (11,09 Gbps) 10G Glasfaserkanal (11,32 Gbps) 10G-POS
Schnittstellentyp	SFP+ bis SFP+
Übertragungsdistanz	SFP+-Modul: bis zu 80 km
Maximaler Paket Weiterleitungsquote	14,880,950/S
Betriebstemperatur	-40°C bis 80°C (-40°F bis 176°F)
Speichertemperatur	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit	5% bis 95% nicht kondensierbar
MTBF	> 200 000 Stunden
ESpezifikationen für den thernet Media Converter
Normen	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Vollduplex-Flusssteuerung
Arbeitsmodus	10/100/1000BASE-T bis 1000BASE-SX/LX
Portentyp	SFP bis RJ45
Netzwerkkabel	Verknüpfte Paare 10BASE-T: 2-paarige UTP-Kategorie 3,4,5, bis zu 100 m 100BASE-TX: Zwei-Paar-UTP-Kat. 5, bis zu 100m 1000BASE-T: 4-paarige STP-Kategorie 5 bis 100 m Glasfaserkabel 1000BASE-SX: Multimode-Faserkabel mit einer Länge von 50/125 μm oder 62,5/125 μm bis 220/550 m/2 km. 1000BASE-LX: 9/125μm Einzelmoduskabel, für eine lange Entfernung von 10/20/40/80/120km (je nach SFP-Modul)
Elektrische und mechanische Maschinen
Eingangsleistung	12~48VDC, überflüssige Leistung (6-Pin-Terminalblock)
Stromverbrauch	Maximal 8 W
Schutz
Überlastung der Stromzuführung	Automatisch zurücksetzbar
Umgekehrte Polarität	Gegenwärtig
DIP Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	1.25G/10G	- 1,25 bis 8,5 G	OFF - 10.3G oder 14.025G
	SW 2	Vorbehaltlich	ON - Vorbehaltlich	OFF - Vorbehaltlich
	SW 3	Vorbehaltlich	ON - Vorbehaltlich	OFF - Vorbehaltlich
	SW 4	Vorbehaltlich	ON - Vorbehaltlich	OFF - Vorbehaltlich
LED-Anzeiger:
PWR	Leistungsstatus
Zinssätze	SFP-Anschluss 1
Zinssätze	SFP-Anschluss 2
L.A.	TP LINK/ACT
Abmessungen (WxDxH)	95 x 70 x 30 mm
Gewicht	0.25 Kilo
Gehäuse	Aluminiumgehäuse
Montagemöglichkeiten:	DIN-Schienenhalter
Zulassungen nach Vorschriften
ISO9001, CE, RoHS, FCC
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Bestellinformationen

Anwendung I: 1G/10G OEO-Wandler (3R-Repeater)

Anwendungsbereich II: Funktion von Ethernet-Geräten mit Glasfaser zu Kupfer 1 Gbps als Medienwandler von Glasfaser zu Kupfer
