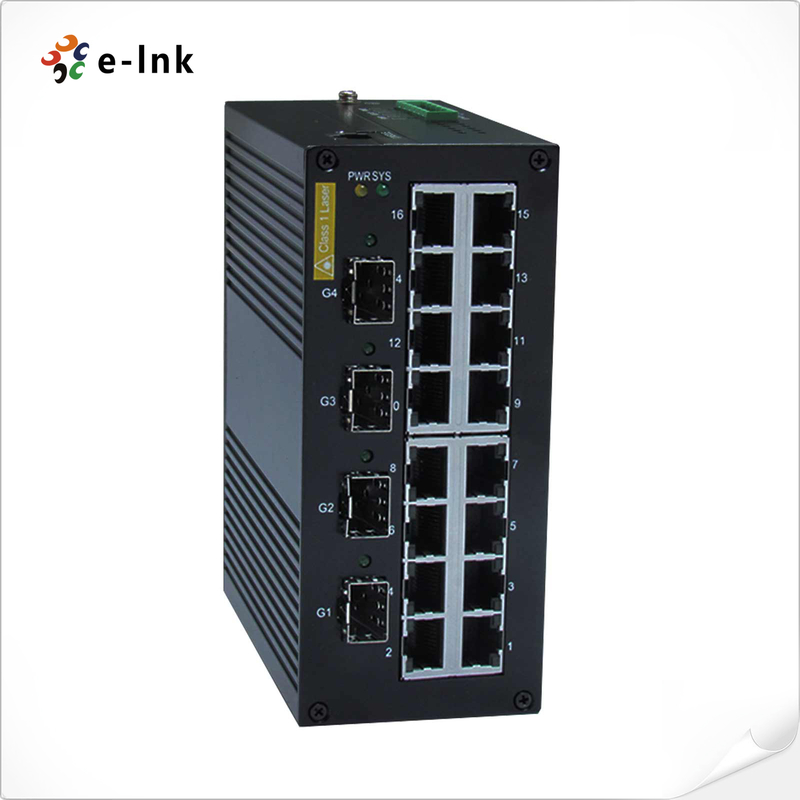

Verwaltete industrielle Ethernet-Schalter: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Modell

16x10/100BaseTX-Ports + 4x1000BaseX (SFP-Steckplätze)

Vorteile

Command Line Interface (CLI) für die schnelle Konfiguration wichtiger verwalteter Funktionen

FMC Ring Protocol "Fi Ring" (Wiederherstellungszeit < 20 ms) und RSTP/STP für Netzwerkredundanz

IGMP-Snooping zum Filtern von Multicast-Datenverkehr

Portbasiertes VLAN, IEEE 802.1Q VLAN und GVRP zur Vereinfachung der Netzwerkplanung

Port-Mirroring unterstützen

Access Control List (ACL) unterstützen

Storm Control für jede Kombination aus Multicast-, Broadcast- und DLF-Datenverkehrskontrolle

Umfangreiche QoS-Funktionen zur Steuerung und Verwaltung des Datenverkehrs

Port Trunk für optimale Bandbreitennutzung

SNMPv3, IEEE 802.1X, HTTPS und SSH zur Erhöhung der Netzwerksicherheit

SNMPv1/v2c/v3 für verschiedene Ebenen der Netzwerkverwaltung

RMON für effizientes Netzwerk-Monitoring und proaktive Fähigkeiten

Bandbreitenmanagement verhindert unvorhersehbare Netzwerkzustände

Port-Lock-Funktion zum Blockieren unbefugten Zugriffs basierend auf der MAC-Adresse

Automatischer Alarm per E-Mail, Relaisausgang

Funktioniert mit NMS FiVision (Industrial Network Management Software) zur Verkehrsüberwachung und einfachen Netzwerkfehlerbehebung

Spezifikationen

Standards

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 für STP

IEEE 802.1w für Rapid STP

IEEE 802.1Q für VLAN-Tagging

IEEE 802.1p für Class of Service

IEEE 802.1X für Authentifizierung

IEEE 802.3ad für Port Trunk mit LACP

IEEE 802.3x für Flusskontrolle

Protokolle

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP-Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, SNTP Server/Client

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Gruppe 1, 2, 3, 9

Flusskontrolle

IEEE 802.3x Flusskontrolle, Back-Pressure-Flusskontrolle

Switcheigenschaften

Prioritätswarteschlangen: 4

Max. Anzahl verfügbarer VLANs: 256

VLAN-ID-Bereich:  VID 1 bis 4094

IGMP-Gruppen: 256

MAC-Tabellengröße: 8K

Paketpuffergröße: 2 Mbit

Schnittstelle

Glasfaserports: 1000BaseX (SFP-Steckplätze), 100BaseFX

RJ45-Ports: 10/100BaseTX Auto-Negotiation

Konsolenanschluss: RS-232 (RJ45-Anschluss)

Alarmkontakt: 2 Relaisausgänge mit einer Strombelastbarkeit von 1A@24V

Stromversorgung

Eingangsspannung: 24 VDC (18 bis 36 VDC), redundante Dual-Eingänge

Eingangsstrom:

OnAccess 740: <0,55A@24VDC

OnAccess 746: <0,55A@24VDC

Überlaststromschutz: Vorhanden

Verpolungsschutz: Vorhanden

Anschluss: 6-polige Klemmenblöcke

Mechanische Eigenschaften

Gehäuse: Metall, IP30-Schutz

Abmessungen: 60 x 112 x 138,5 mm

Gewicht: 760 g

Installation: DIN-Schienenmontage, Wandmontage

Umgebungsbedingungen

Betriebstemperatur:

Wide Temp. Modelle: -40 bis +80°C (-40 bis 180°F )

Umgebungsfeuchtigkeit: 5 bis 95 % (nicht kondensierend)

Standards und Zertifizierungen

Sicherheit: UL 60950-1

EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 55022 Klasse A

EMS:

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,

EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Level 3, EN 61000-4-8 Level 3

Schock:  IEC 60068-2-27

Freier Fall:  IEC 60068-2-32

Vibration:  IEC 60068-2-6

Garantiezeitraum: 5 Jahre
