3G/HD-SDI zu Glasfaser Konverter
Vorteile des 3G/HD-SDI zu Glasfaser Konverters
► Jeder Kanal beinhaltet 8-Kanal Audio eingebettet
► Automatische Kabelentzerrung zur Gewährleistung der Signalintegrität
► Automatisches Re-Locken 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Direkt kompatibel mit HD-SDI Kamerasystemen
► Große Übertragungsreichweite von mindestens 10 km (6,2 Meilen), bis zu 80 km
► Klemmenblock-Stromeingang; Hot-Swap und Hot-Plug;
► Volldigitale, unkomprimierte Übertragung in Broadcast-Qualität;
► Super optischer Dynamikbereich und ohne Justierung;
► Glasfaser-WDM/CWDM/DWDM-Technik;
► 1000M Glasfaserübertragung, einfach für Updates;
► Industrieller Ultra-Breit-Temperaturbereich (-40℃~+85℃), anpassungsfähig an verschiedene Umgebungen;
3G/HD-SDI zu Glasfaser Konverter Übersicht
LNK-HD-110 & LNK-3G-110 Serie 3G/HD-SDI Glasfaser Konverter unterstützt 1-Kanal 3G/HD-SDI
Video (Audio eingebettet) & umgekehrte RS422/485 Daten Signale, die über ein Glasfaserkabel übertragen werden,
und überwacht das Signal lokal über einen 3G/HD-SDI Loop-Ausgang. E-link 3G/HD-SDI Video über Glasfaser
Konverter beinhaltet einen Sender und einen Empfänger für 1080P 3G/HD-SDI Signal.
3G/HD-SDI zu Glasfaser Konverter Technische Indizes
|
Glasfaser-Schnittstelle
|
|
Glasfaser-Schnittstelle
|
Simplex FC
|
|
Übertragungsdistanz
|
550m-20Km
|
|
Wellenlänge
|
1310nm/1550nm
|
|
Video
|
|
Video-Schnittstelle
|
BNC
|
|
Video Eingangs-/Ausgangsimpedanz
|
75Ω
|
|
Video-Eingangs-/Ausgangsspannung
|
Typisch: 1Vpp, Min. 0,5Vpp, Max. 1,5Vpp
|
|
Video-Bitrate
|
Max. 3,2 Gbit/s
|
|
Differenzielle Verstärkung (10%～90% APL)
|
<1%
|
|
Video-SDI-Standard
|
270Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI)
|
|
SMPTE425M 3 Gbit/s Mapping (3G-SDI)
|
|
SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI)
|
|
Daten
|
|
Physikalische Schnittstelle
|
Industrieller Standard-Schraubklemmenanschluss
|
|
Datentyp
|
RS422/RS485 Rückwärtsrichtung
|
|
Frequenz-/Ratenunterstützung
|
Max. 115200 bps für RS422
Max. 57600 bps für RS485
|
|
BER
|
<10ˉ9
|
|
Elektrisch
|
|
Netzteil
|
DC 5~25V
|
|
Stromverbrauch
|
<5G
|
|
LED-Anzeige
|
|
P/S
|
Stromversorgung
|
|
DAT
|
Daten
|
|
Mechanisch
|
|
Abmessungen (LxBxH)
|
120 x 105 x 28 mm
|
|
Gewicht
|
0,43KG/Paar
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
Wandmontage
|
|
Umgebung
|
|
Arbeits- Temperatur
|
-20℃～+70℃
|
|
Lagertemperatur
|
-40℃～+80℃
|
|
Arbeits- Feuchtigkeit
|
0~95%
|
|
MTBF
|
≥100000 Stunden
|
3G/HD-SDI zu Glasfaser Konverter Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-HD-110-20
|
HD-SDI zu Glasfaser Konverter mit RS422-Rückwärtsdaten und Loop-Out, SMF, FC-Glasfaseranschluss 20KM, einschließlich Sender und Empfänger, paarweise verwendet
|
|
LNK-3G-110-20
|
3G-SDI zu Glasfaser Konverter mit RS422-Rückwärtsdaten und Loop-Out, SMF, FC-Glasfaseranschluss 20KM, einschließlich Sender und Empfänger, paarweise verwendet
|

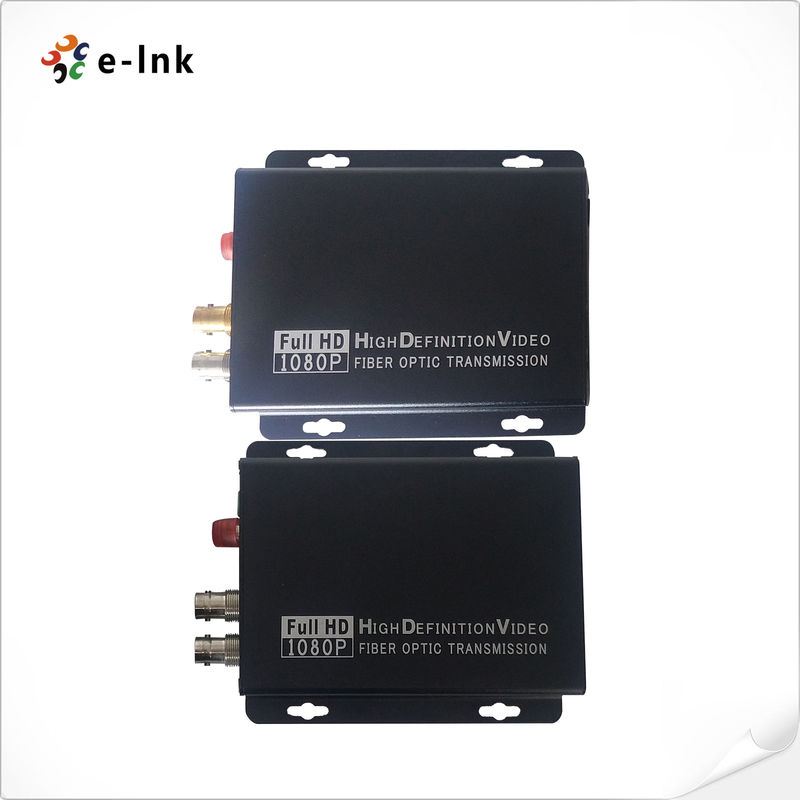

3G/HD-SDI zu Glasfaser Konverter Bild
