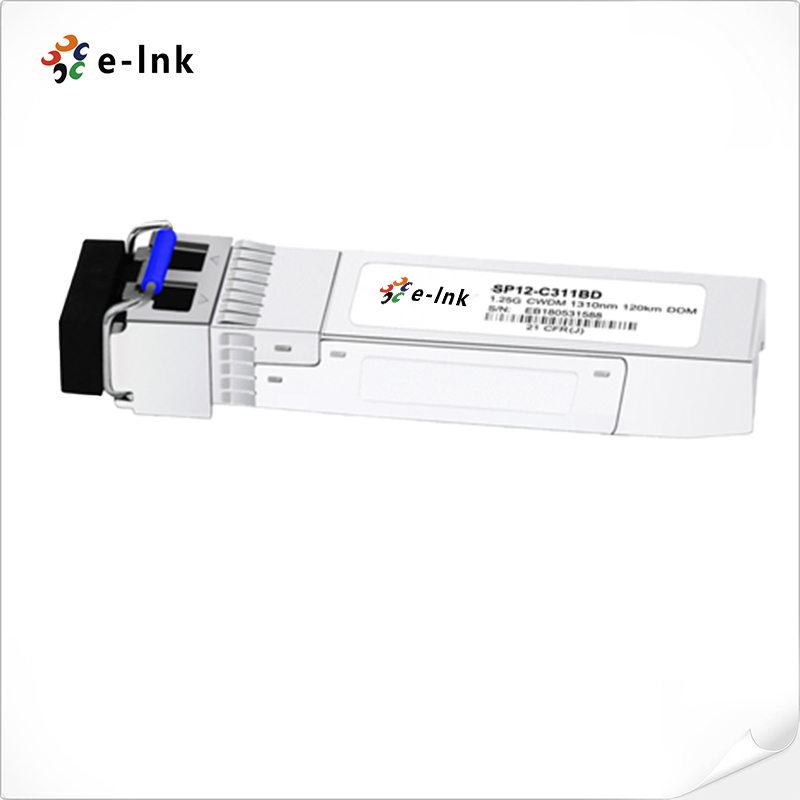

1.25Gb/s 120km CWDM SFP-Transceiver

1,25 Gbit/s 120 km CWDM SFP Transceiver

Vorteile

Ø Datenrate von 1,25 Gbit/s Betrieb

Ø 18-Wellenlängen CWDM DFB LD-Sender von

Ø 1270 nm bis 1610 nm, mit Schritt 20 nm

Ø Konform mit SFP MSA und SFF-8472

Ø Kompatibel mit SONET OC-24-LR-1

Ø Kompatibel mit RoHS

Ø +3,3 V Einzelstromversorgung

Ø Hot-Pluggable SFP Footprint Duplex LC

Ø Betriebstemperatur Standard: 0 °C bis +70 °C Erweitert: -20 °C bis +85 °C
  Industrie: -40 °C bis +85 °C

Übersicht

Der LNK-CSFP-1Gxx-120-Serien-Singlemode-Transceiver ist ein kleines, steckbares Modul für die optische Duplex-Datenkommunikation wie Gigabit Ethernet 1000BASE-ZX und Fiber Channel 1x SM-LC-L FC-PI. Er verfügt über den 20-poligen SFP-Anschluss, um Hot-Plug-Funktionen zu ermöglichen. Dieses Modul ist für Singlemode-Fasern konzipiert und arbeitet bei einer Nennwellenlänge der CWDM-Wellenlänge. Es gibt achtzehn Mittenwellenlängen von 1270 nm bis 1610 nm, mit jeweils 20 nm Schritt.

Der Sendeteil verwendet einen Mehrfach-Quantentopf-CWDM-DFB-Laser und ist ein Laser der Klasse 1 gemäß der internationalen Sicherheitsnorm IEC-60825. Der Empfängerteil verwendet einen integrierten InGaAs-Detektor-Vorverstärker (IDP), der in einem optischen Header montiert ist, und einen begrenzenden Nachverstärker-IC. Die LNK-CSFP-1Gxx-120 Serien sind so konzipiert, dass sie mit SFF-8472 kompatibel sind.

Technische Indizes

Anwendung

Ø Gigabit Ethernet

Ø Fiber Channel Switch Infrastruktur

Ø Router/Server Schnittstelle

Ø Andere optische Übertragungssysteme
