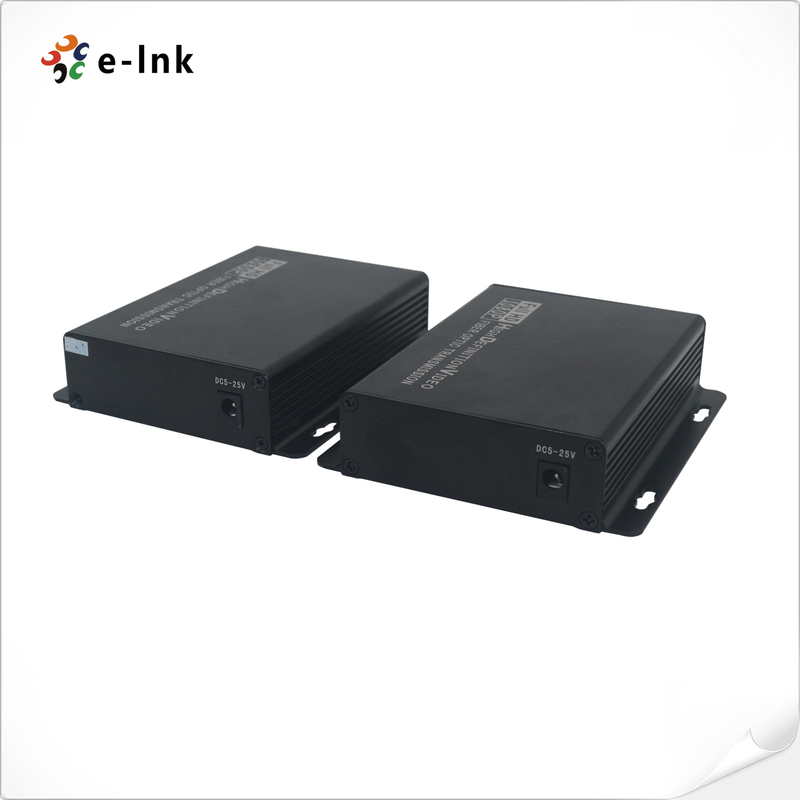

3G/HD-SDI-Faserkonverter

                                                                  Faser-Schnittstelle

S

implexFFÜbertragungsdistanz

550m-20Km

Wellenlänge

1310nm/1550nm

Video

Eingangs-/Ausgangsimpedanz

BNC

Video

Eingangs-/Ausgangsimpedanz 75Ω

Video-Eingangs-/Ausgangsspannung

Typisch: 1Vpp,

Min 0,5Vpp, Max 1,5Vpp Video-Bitrate

Max. 3,2 Gbit/s

Differenzverstärkung (10%

～90% APL)<1%

Video-SDI-Standard

270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI)

SMPTE425M 3 Gbit/s Mapping (3G-SDI)

SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI)

Daten

Physikalische Schnittstelle

Industriestandard-Schraubklemme

Datentyp

RS4

22/RS485 RückwärtsrichtungFrequenz-/Ratenunterstützung

Max. 115200 bps für RS422

Max. 57600 bps für RS485

BER

<10ˉ

9^Elektrisch

Netzteil

DC 5

~25VStromverbrauch

<

5WE

P/S

Stromversorgung

DAT

Daten

Mechanisch

Abmessungen (LxBxH)

120

x 28x 28mm W

Eicht

0,43KG/Paar

Gehäuse

Aluminiumgehäuse

Montageoptionen

Wandmontage

Umgebung

Arbeits Temperatur

-20℃～+70℃

Lagertemperatur

-40℃～+80℃

Arbeits Feuchtigkeit

0~95%

MTBF

≥100000 Stunden

Modell

Beschreibung

LNK-HD-110-20

HD-SDI zu Glasfaser Konverter mit RS422-Rückwärtsdaten und Loop-Out, SMF, FC Faseranschluss20KM, einschließlich Sender und Empfänger, paarweise verwendet

LNK-3G-110-20

3G-SDI zu Glasfaser Konverter mit RS422-Rückwärtsdaten und Loop-Out, SMF, FC Faseranschluss20KM, einschließlich Sender und Empfänger, paarweise verwendet
