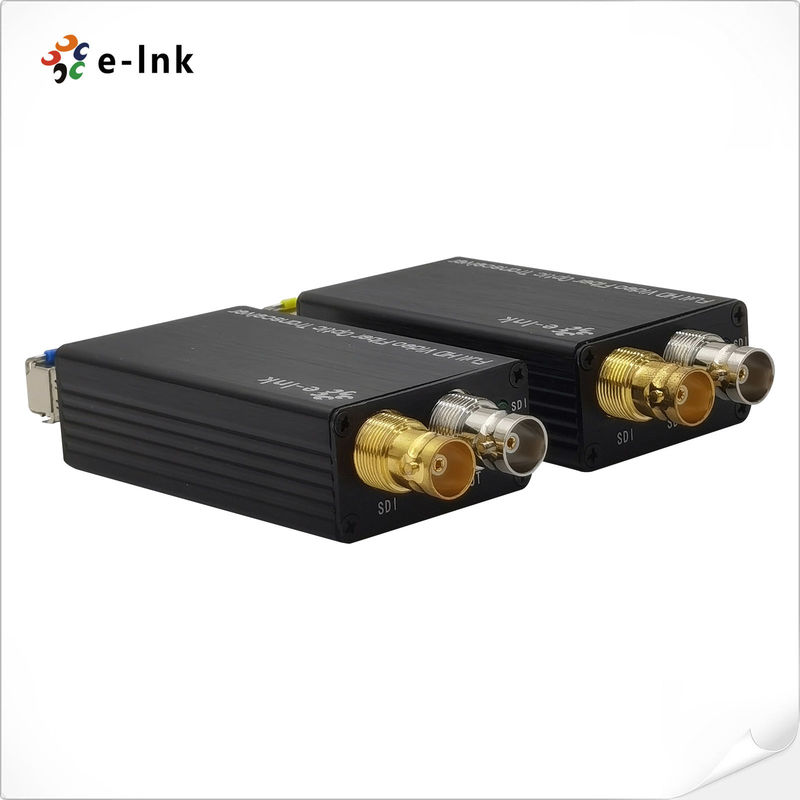

Mini-Bidirectional-HD/3G-SDI-Fiber-Wandler

Glasfaser-Schnittstelle

Glasfaserschnittstelle

Simplex LC

Übertragungsdistanz

0-20 km (Andere Distanz verfügbar)

Wellenlänge

1310 nm/1550 nm

Video

Video-Schnittstelle

BNC

Video Eingangs-/Ausgangsimpedanz

75Ω

Video-Eingangs-/Ausgangsspannung

Typisch: 1 Vpp, Min. 0,5 Vpp, Max. 1,5 Vpp

Video-Bitrate

Max. 3,2 Gbit/s

Differenzverstärkung (10%～90 % APL)

<1%

SDI-Formatunterstützung

625/25 PAL

525/29,97 NTSC, 525/23,98 NTSC

720p50, 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

Video-SDI-Standard

270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI)

SMPTE425M 3 Gbit/s Mapping (3G-SDI)

SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI)

Elektrisch

Netzteil

DC 5~12V

Stromverbrauch

<5W

LED-Anzeige

SDI

SDI-Video

P/T

Stromversorgung

Mechanisch

Abmessungen (LxBxH)

80 x 40 x 20 mm

WEig

0,8KG/Paar

Gehäuse

Aluminiumgehäuse

Montageoptionen

Desktop

Umwelt

Betriebstemperatur

-20℃～+70℃

Lagertemperatur

-40℃～+80℃

Betriebsfeuchtigkeit

0~95%

MTBF

≥100000 Stunden

Modell

Beschreibung

LNK-M3G-BIMM

Mini-Typ bidirektional 3G-SDI zu Glasfaser-Konverter, MMF, LC-Glasfaseranschluss 500 Meter, einschließlich Sender und Empfänger, paarweise verwendet

LNK-M3G-BI20

Mini-Typ bidirektional 3G-SDI zu Glasfaser-Konverter, SMF, LC-Glasfaseranschluss 20 km, einschließlich Sender und Empfänger, paarweise verwendet

LNK-M3G-BI40

Mini-Typ bidirektional 3G-SDI zu Glasfaser-Konverter, SMF, LC-Glasfaseranschluss 40 km, einschließlich Sender und Empfänger, paarweise verwendet
