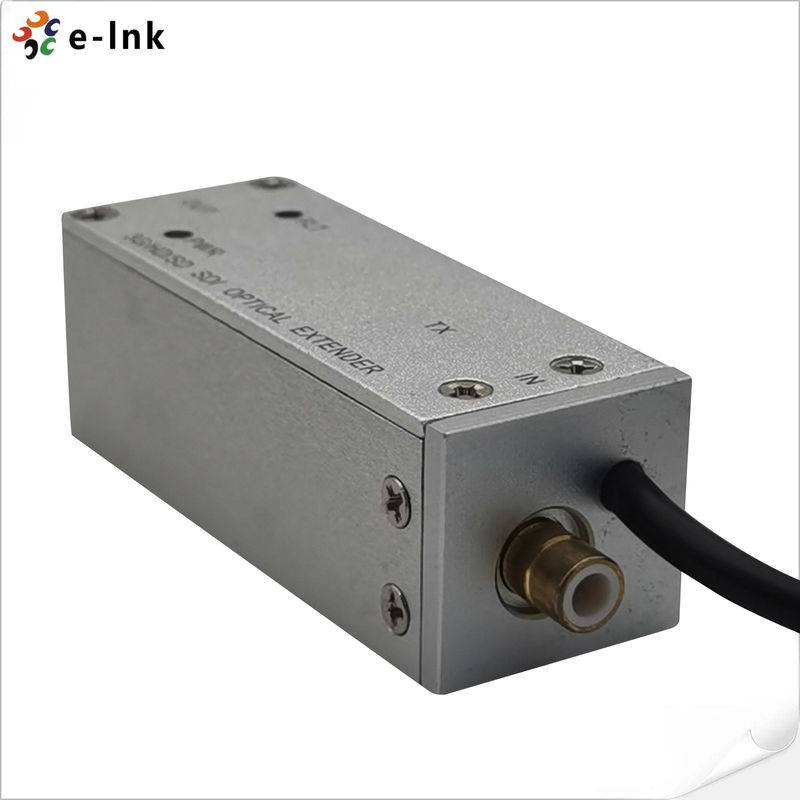

SMB 3G/HD/SD-SDI optischer Mikro-Erweiterer

Name: SMB 3G/HD/SD-SDI optischer Mikro-Erweiterer
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 594.00 USD
Availability: InStock

Einzelheiten zum Produkt

Place of Origin: China

Markenname: E-link

Model Number: LNK-M3G-SMB1V-20 Series

Zahlungs- und Versandbedingungen

Minimum Order Quantity: 1 pcs

Preis: Verhandlungsfähig

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

Beste Preis

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB SDI fiber converter, 3G HD SDI extender, micro SDI optical transmitter


Dimensions (LxWxH):	58 x 21 x 20 mm	Casing:	Aluminum Case
Mounting Options:	Desktop	Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃	Storage Temperature:	-40℃～+80℃

Dimensions (LxWxH):	58 x 21 x 20 mm
Casing:	Aluminum Case
Mounting Options:	Desktop
Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃
Storage Temperature:	-40℃～+80℃

Beschreibung

SMB 3G/HD/SD-SDI optischer Mikro-Erweiterer

SMB 3G/HD/SD-SDI Optischer Micro-Extender

Vorteile

► Automatische Erkennung von 3G-SDI/HD-SDI/SD-SDI-Signalen, keine manuelle Auswahl erforderlich

► Übertragungsdistanz bis zu 120 km

► CWDM-Technologie, um bis zu 16(18) Kanäle über eine Faser zu übertragen

► Konform mit SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N

► Konform mit DVB-ASI(EN50083-9)

► Praktische Anzeige des LED-Status. Faserverbindungsanzeige, Strom.

► Leiterplatte ist umweltfreundlich (bleifrei)

► Leiterplatte mit mehrschichtigem Design, um eine stabile und zuverlässige Signalübertragung zu gewährleisten

Übersicht

LNK-M3G-SMB1V-20 Serie 3G-SDI/HD-SDI/SD-SDI Micro-Extender Glasfaser-Übertragungssystem, das ein 3G-SDI, HD-SDI, SD-SDI High-Definition-Digitalsignal oder einen DVB-ASI-Stream über eine Singlemode- oder Multimode-Faser überträgt und die Standards SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) unterstützt. Mit seiner fortschrittlichen digitalen Glasfaser-Übertragungstechnologie sind keine Anpassungen erforderlich, einfach einzurichten und leicht zu bedienen. Die SDI Micro-Extender-Serie verwendet eine 5V-Stromversorgung mit geringem Stromverbrauch.

Technische Indizes

SDI-Eingang
Videostandard	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Signalstandard	SD-SDI(270Mbit/s), HD-SDI(1,485 Gbit/s), 3G-SDI(2,97 Gbit/s)
Auflösung	10 Bit
Signalpegel	<380 mVp-p
Impedanz	75Ω
Connector	SMB
SDI-Ausgang
Signalpegel	800mVp-p±10%
Anstiegs-/Abfallzeit	<0,8 ns
HD-SDI Jitter	<0,2 UI (134 ps) bei 100 kHz, <1,0 UI (673 ps) bei 10 Hz
SDI Jitter	<0,2 UI (740 ps) bei 10 Hz, 0,2 UI (740 ps) bei 1 kHz
Impedanz	75Ω
Anschluss	SMB
Optische Schnittstelle
SFP	Simplex LC, 3,125 Gbit/s. ≤120 km Übertragungsdistanz
Standard SM Wellenlänge	1310 nm, 1550 nm
CWDM Wellenlänge	1270~1610 nm, 20 nm Raster gemäß ITU-T
Temperaturbereich	0~70˚C
Elektrisch
Stromversorgung	5 VDC, 1 A
Verbrauch	<5W
LED-Anzeige
FLT	Faserverbindungsstatus (Sender)
FLR	Faserverbindungsstatus (Empfänger)
PWR	Power-Status
Mechanisch
Abmessungen (LxBxH)	58 x 21 x 20 mm
Weight	100 g/Paar
Gehäuse	Aluminiumgehäuse
Montageoptionen	Desktop
Umgebung
Betriebstemperatur	-20℃～+70℃
Lagertemperatur	-40℃～+80℃
Betriebsfeuchtigkeit	0~95%
MTBF	≥100000 Stunden

Bestellinformationen

Modell	Beschreibung
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optischer Micro-Extender, 1310/1550 nm, Simplex LC, Singlemode, 20 km einschließlich Sender und Empfänger, paarweise verwendet

Anwendung

SMB 3G/HD/SD-SDI optischer Mikro-Erweiterer 0
