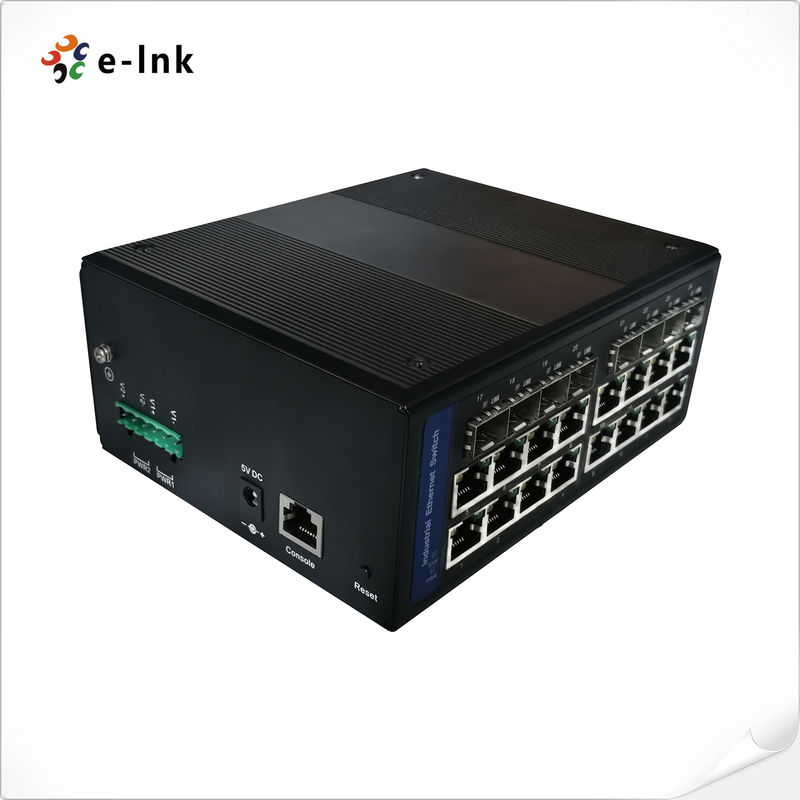

Verwalteter Ethernet-Switch mit hoher Dichte 1000M 16xRJ45 + 8xSFP Glasfaser DIN-Schienenmontage

Managed Ethernet Switch High-Density 1000M 16xRJ45 + 8xSFP Fiber DIN-Rail-Montage

Produktübersicht

Das LNK-GYM7816G-SFP Serie repräsentiert E-links Premium Industrie-Managed-Ethernet-Switch, mit 16× 10/100/1000Base-TX RJ45-Ports und 8× 100/1000Base-X SFP-Glasfaser-Steckplätze. Entwickelt für unternehmenskritische Einsätze, bietet diese Hochleistungs-Netzwerklösung ausgezeichnete Bandbreite, umfangreiche Glasfaser-Konnektivität und industrielle Haltbarkeit für die anspruchsvollsten Umgebungen.

Hauptmerkmale & Vorteile

1. High-Density-Konnektivität

   • 16× Gigabit-Ethernet-Ports für bandbreitenintensive Industrieanwendungen

   • 8× SFP-Glasfaser-Steckplätze unterstützen optische Langstreckenübertragung (bis zu 120 km im Single-Mode)

   • Nicht-blockierende Switching-Architektur gewährleistet Full-Wire-Speed-Leistung

2. Industrielle Zuverlässigkeit

   • Erweiterter Temperaturbereich (-40°C bis +80°C)

   • Duale redundante Stromeingänge (12-48V DC) mit Verpolungsschutz

   • Lüfterloses Metallgehäuse mit IP40-Schutz gegen Staub/Partikel

3. Erweiterte Netzwerkverwaltung

   • Layer 2+ Funktionen einschließlich VLAN, QoS und RSTP

   • 16K Jumbo-Frame-Unterstützung für datenintensive Industrieprotokolle

   • 8K MAC-Adresstabelle für Gerätebereitstellungen in großem Maßstab

Technische Daten

1. Hochleistungs-Glasfaser-Konnektivität
✔ 8× 100/1000BASE-X SFP-Steckplätze - Automatische Erkennung für SC/FC/ST/LC-Glasfasermodule mit Hot-Swap-Fähigkeit
✔ Dual-Fiber-Übertragung - Unterstützt sowohl Single-Mode (bis zu 120 km) als auch Multi-Mode (bis zu 2 km) Glasfaserverbindungen
✔ Flexible Medienkonvertierung - Ermöglicht Kupfer-zu-Glasfaser-Konvertierung für erweiterte Netzwerkreichweite

2. Erweiterte Netzwerkleistung
✔ 16K Jumbo-Frame-Unterstützung - Optimiert Durchsatz für industrielle Video- und Datenübertragung
✔ IPv6/IPv4 Dual Stack - Gewährleistet zukunftssichere Netzwerkkompatibilität
✔ 8K MAC-Adresstabelle - Unterstützt Gerätebereitstellungen in großem Maßstab

3. Industrieller Schutz
✔ 4KV Überspannungsschutz - Umfassender Schutz an Strom- und Datenschnittstellen
✔ Verpolungsschutz - Verhindert Schäden durch falsche DC-Stromanschlüsse (12-48V)
✔ Überstromschutz - Automatische Abschaltung für Gerätesicherheit

4. Energieeffizienz & Management
✔ IEEE 802.3az EEE - Reduziert Stromverbrauch um bis zu 70% bei geringem Datenaufkommen
✔ Umfassende LED-Anzeigen - Echtzeitüberwachung von Portstatus und Systemgesundheit
✔ DHCP Client/Server - Flexibles IP-Management gemäß RFC 1541/1542

5. Robustes mechanisches Design
✔ Lüfterloses Metallgehäuse - IP40-zertifiziert für Staubschutz und geräuschloser Betrieb
✔ DIN-Rail/Wandmontage - Flexible Installation in Industriesteuerschränken
✔ Erweiterter Temperaturbereich - Zuverlässiger Betrieb von -40°C bis +80°C

6. Layer 2 Management-Funktionen
✔ VLAN-Unterstützung - Ermöglicht Netzwerksegmentierung und -sicherheit
✔ QoS-Priorisierung - Gewährleistet Bandbreitenzuweisung für kritischen Datenverkehr
✔ RSTP/MSTP - Bietet Netzwerkredundanz und schnelle Konvergenz

Anwendungsszenarien

1. Industrieautomatisierung & Smart Manufacturing
• Dient als unternehmenskritischer Netzwerk-Backbone in Industrie 4.0 Smart Factories, verbindet mehrere SPS, HMI und Roboterarbeitsplätze durch High-Density-16-Port-Kupfer-Konnektivität
• Bietet deterministische Ethernet-Kommunikation für SCADA-Systeme mit 16K Jumbo-Frames gewährleistet Datenübertragung mit geringer Latenz in automatisierten Produktionslinien
• Verfügt über 4KV Überspannungsschutz für zuverlässigen Betrieb in elektrisch störungsanfälligen Industrieumgebungen

2. Groß angelegte Überwachungs- und Sicherheitssysteme
• Unterstützt High-Definition-IP-Kamera-Netzwerke mit 16-Port-Kupfer-Konnektivität und 8 Glasfaser-Uplinks für zentrale Überwachungsstationen
• Ermöglicht Langstrecken-Videoübertragung über SFP-Glasfasermodule (bis zu 120 km im Single-Mode)
• Implementiert VLAN-Segmentierung für Multi-Kamera-Sicherheitsnetzwerke in Metro-Überwachungssystemen

3. Intelligente Verkehrsinfrastruktur (ITS)
• Versorgt Straßenkommunikationseinheiten und Verkehrsüberwachungsgeräte mit -40°C bis +80°C Betrieb
• Bietet Netzwerkredundanz durch RSTP-Protokoll für Verkehrssignalsteuerungssysteme
• Liefert Glasfaser-Backbone mit hoher Bandbreite durch 8 SFP-Ports für Tunnel-/Brückenüberwachung

4. Data Center Edge & Enterprise-Netzwerke
• Unterstützt High-Density-Server-Konnektivität in Data Center Edge-Bereitstellungen
• Ermöglicht flexible Netzwerkaggregation durch 8 Glasfaser-Uplink-Optionen
• Verfügt über Rack-Mount-Design für Standard-19-Zoll-Netzwerkschränke

5. Anwendungen im Versorgungs- und Energiesektor
• Entspricht IEC 61850-3 Standards für Umspannwerk-Automatisierungssysteme
• Bietet duale Stromeingänge für 24/7-Betrieb in Stromverteilungsstationen
• Widersteht Umgebungen mit hohen EMV-Störungen in Öl-/Gasfeldoperationen

Technische Indizes

Anwendungsanzeigediagramm
