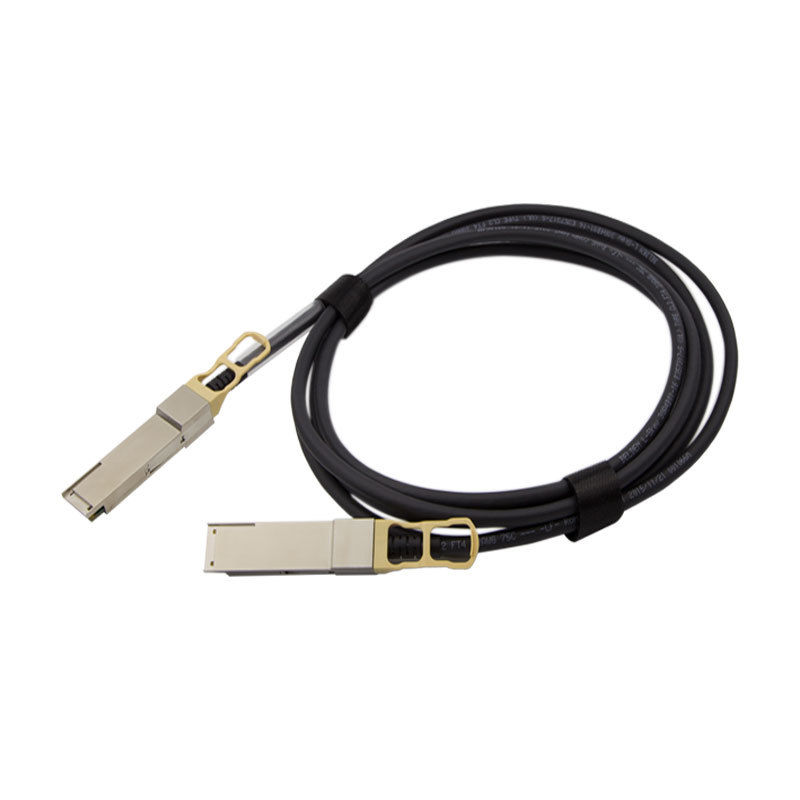

Testart

Testobjekt

Ziel

Referenz

Differentialimpedanz

100+/ -10 Ohm (Anstiegszeit von 50 ps (20 %- 80 %))

IEEE Std.802.3ba

Elektrische Eigenschaften

Differential Mode RL

Frequenz (GHz)

0,1-1,0

1,0-4,1

SDD11 & SDD22 (max)

-10

-(12-2*sqrt(f))

Pro Tabelle 10 von 1B

Kabel MOL.v 0.68

Differential IL

Frequenz

100 MHz

200 MHz

625 MHz

1250 MHz

1875 MHz

2500 MHz

SDD21 (min)

-8

-8

-8,5

-12,1

-14,7

-17

Ref Tabelle 43 der Infiniband Architecture Spec, V2

NEXT

≥26dB @ 10MHz bis 5,0GHz

/

Intra-Pair-Schiefe

≤100 ps (TDT-Methode) Anstiegszeit von 35 ps

(20 %- 80 %)

Intra-Pair-Schiefe

≤400 ps (TDT-Methode) Anstiegszeit von 35 ps

(20%~80 %)

Umgebungsmerkmale

Betriebstemperatur

-40~85°C

Kabelbetriebstemperaturbereich

Thermischer Schock

Keine Anzeichen von physischen Schäden

EIA-364-32 Test

Zyklische Temperatur & Luftfeuchtigkeit

Keine Anzeichen von physischen Schäden

EIA-364-31 Methode III, Test Cond A

Salzsprühtest

48 Stunden Salzsprühen, danach ist die korrosive Fläche weniger als 5 %

EIA-364-26

Temperaturlebensdauer

Leistung erfüllt die Spezifikationsanforderung

EIA-364-17, Methode A, Test Cond 3 bei 105°±2°C

Mechanische Eigenschaften

Mechanische Vibration

Leistung erfüllt die Spezifikationsanforderung

EIA-364-28E.11 TC-VII, Test Cond. D 15 Minuten in X-, Y-, Z-Achse.

Kabelflexibilität

Leistung erfüllt die Spezifikationsanforderung

EIA-444-1B

Mechanischer Schock

Leistung erfüllt die Spezifikationsanforderung

EIA-364-27B, TG-G. 3 Mal in 6 Richtungen, 100 g, 6 ms

Kabelstecker-Einführung

40N Max.

Pro QSFP MSA Rev 1.0

Kabelstecker-Extraktion

30N Max.

Pro QSFP MSA Rev 1.0.

Verriegelungshaltekraft

50N Min. Keine Anzeichen von physischen Schäden

EIA-364-13

Haltbarkeit

50 Mal. Keine Anzeichen von physischen Schäden

EIA-364-09; Stecker- und Aussteckzyklen durchführen
