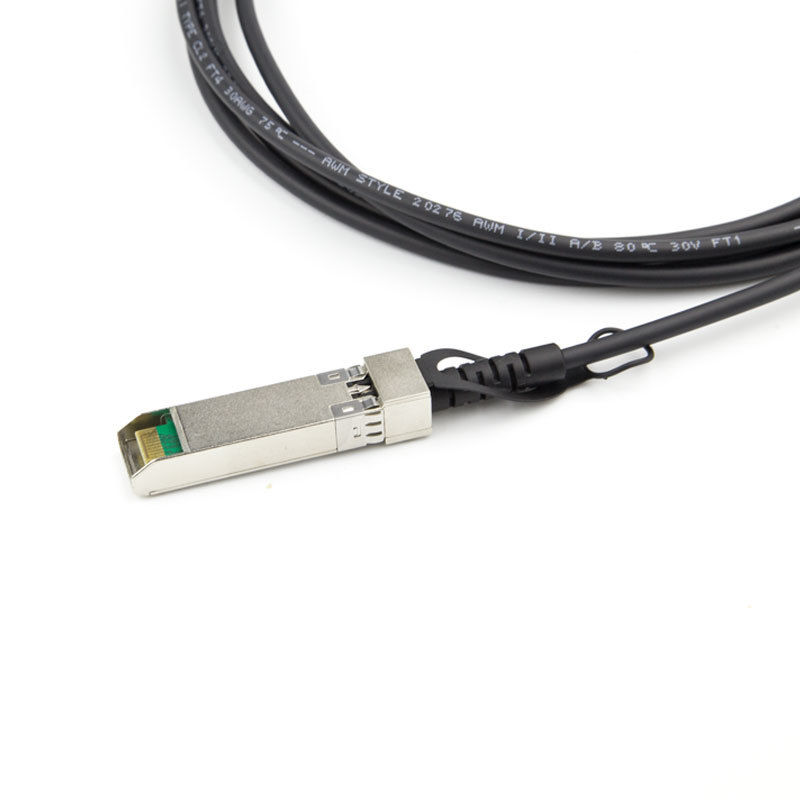

Testart

Testobjekt

Ziel

Referenz

Elektrische Eigenschaften

Differenzmodus RL(SDDII)

0,01

4. 1

Wobei f in GHz ist

Maßeinheiten: dB

SFF 8431

Gleichtakt-Rückflussdämpfung (SCCII)

0,01

2.5

Wobei f in GHz ist

Maßeinheiten: dB

SFF 8431

NEXT

<-26dB von 1MHz bis 11GHz

/

Kabelbaugruppenimpedanz

100+/ -100hm

Anstiegszeit von 30 ps (20 %- 80 %)

(20%~80 %)

Einfügedämpfungsabweichung

-1dB≤ILD≤1dB

300KHz≤f≤6GHz

/

Umgebungsmerkmale

Betriebstemperatur

-40~85°C

Kabelbetriebstemperaturbereich

Thermischer Schock

Elektrische Leistung erfüllt die Spezifikationsanforderung

EIA-364-32D. Methode A. TC-1. -55 10 85C,100 Zyklen, 15 Min., Verweilzeiten

Zyklische Temperatur & Feuchtigkeit

Elektrische Leistung erfüllt die Spezifikationsanforderung

EIA-364-31 Methode III,Test Cond A

Salzsprühnebel

48 Stunden Salzsprühen, nachdem die korrosive Fläche der Hülle weniger als 5 % beträgt

EIA-364-26

Temperaturlebensdauer

Leistung erfüllt die Spezifikationsanforderung

EIA-364-17B w/ RH, Feuchte Wärme 85C bei 85 % RH für 500 Stunden

Mechanische Eigenschaften

Mechanische Vibration

Leistung erfüllt die Spezifikationsanforderung

EIA-364-28E.11 TC-VII, Test Cond. D 15 Minuten in X-, Y-, Z-Achse.

Kabelstecker-Rückhaltung im Käfig

90N Min.

Keine Funktionsschäden am Kabelstecker unter 90N. Gemäß SFF-8432 Rev 5.0

Kabelrückhaltung im Stecker

90N Min.

EIA-455-6B

Mechanischer Schock

Leistung erfüllt die Spezifikationsanforderung

Klemme und Schock gemäß EIA-364-27B, TC-G, 3 Mal in 6 Richtungen, 100 g, 6 ms

Kabelstecker-Einführung

18N(Max.)

SFF-8432 Rev 5.0

Kabelstecker-Extraktion

12.5N(Max.)

SFF-8432 Rev 5.0

Haltbarkeit

50 Mal. Keine Anzeichen von physischen Schäden

EIA-364-09; führen Sie Ein- und Aussteckzyklen durch. Steck- und Buchsen-Paarungsrate: 250 Mal/Stunde
