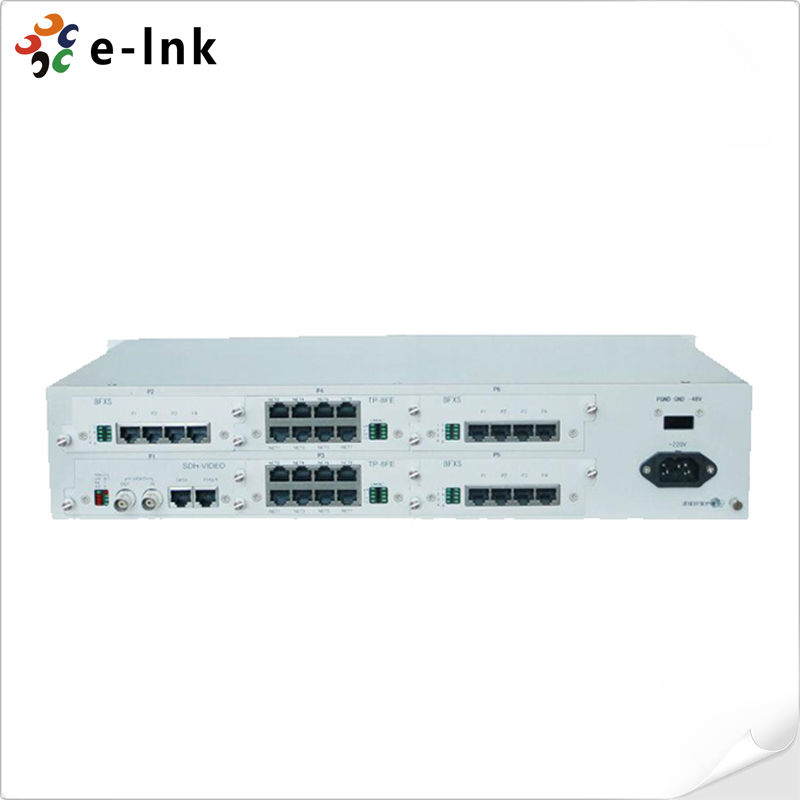

24E1 SDH Multiservice-Zugangsplattform

Einzelheiten zum Produkt

Place of Origin: China

Markenname: E-link

Zertifizierung: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Dokument: E-link SDH Mux Datasheet V1....0.pdf

Zahlungs- und Versandbedingungen

Minimum Order Quantity: 1pcs

Preis: Verhandlungsfähig

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Beste Preis
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

24E1 SDH-Zugriffsplattform

,

Multi-Service Glasfaserplattform

,

SDH-Zugriffsplattform mit Garantie

Relative Luftfeuchtigkeit::
5% bis 90% nicht kondensierend
Betriebstemperatur:
-5°C bis 60°C
Abmessung (WxHxD):
440 × 44 × 138 mm
Optional 1+1 Stromversorgung:
AC+DC oder DC+DC
Stromversorgung:
-48 V DC, +24VDC oder 220 V (110 V) AC
Schneller Ethernet -Datenmodus:
Teilen oder vlan/separat
Relative Luftfeuchtigkeit::
5% bis 90% nicht kondensierend
Betriebstemperatur:
-5°C bis 60°C
Abmessung (WxHxD):
440 × 44 × 138 mm
Optional 1+1 Stromversorgung:
AC+DC oder DC+DC
Stromversorgung:
-48 V DC, +24VDC oder 220 V (110 V) AC
Schneller Ethernet -Datenmodus:
Teilen oder vlan/separat
Beschreibung
24E1 SDH Multiservice-Zugangsplattform

24E1 SDH-Multiservice-Zugriffsplattform

Produktvorteile

·Zwei optische STM-1-Schnittstellen mit 1+1 Redundanz.

·Zwei V.35/V.11 [N × 64K (N = 0 ~ 31) ]-Kanäle.

·Integration von SDH, PCM, PDH und Ethernet.

·Bereitstellung von bis zu 4 Ethernet-Netzwerken mit physischer Isolation, um eine Bandbreite von N × 2,048 Mbps zu erreichen.

·6 Schlitze, 8 E1-Karten, 8 FXO/FXS-Karten, 8 RS232/RS485/RS422-Karten, Ethernet-Karten, E&M, Magnet, Hotline usw. können eingesetzt werden.

·Modular konfiguriert und aktualisierbar.

·Unterstützung von Punkt-zu-Punkt, Ketten- und Ringnetzwerk.

Übersicht

Der LNK-MSAP155-24 SDH/MSAP Multiplexer ist eine neu entwickelte Glasfaserübertragungsausrüstung von E-link auf Basis der SDH-Technologie.LNK-MSAP155-24 SDH MUX schafft es, nicht nur den Bedürfnissen der Nutzer und anderer Glasfaserübertragungs-/Zugangsdienste gerecht zu werden, sondern auch den Bedürfnissen der Nutzer nach einer zuverlässigeren.LNK-MSAP155-24 SDH-optischer Multiplexer kann direkt mit dem Remote-PDH-Multiplexer, dem optischen Modem und dem Multi-Service-Multiplexer und so weiter verbunden werden,LNK-MSAP155-24passt zu verschiedenen Umgebungen



Technische Indizes

Parameter

Spezifikation

Optische Schnittstelle

Zinssatz

155Mbps±4,6ppm

Anpassungsfaser

Ein-/Mehrmodus

Verbrauch

-15 ~ -8 dBm

Wellenlänge

1310 nm/1550 nm

Physischer Stecker

FC/SC

Empfindlichkeit

Besser als -32 dBm

Schnittstelle E1

Zinssatz

2048 Kbps

Code

HDB3

Einhaltung der

ITU-T G.703 Norm

Impedanz

75Ω/120Ω

Rahmenstruktur

PCM30/31

Signalisierung

Eingangssignal

Kanäle

Bis zu 24

Ethernet-Schnittstelle

Zinssatz

N × 2,048MbpsN≤50

Zweifachhaus

Voll-/Halb-Auto-Verhandlung

Physischer Stecker

RJ-45

Einhaltung der

Ich habe eine IEEE802.3

FXO/FXS-Schnittstelle

Impedanz

200Ω + 560Ω//0.1μF

Audio-Frequenzbereich

300 Hz bis 3400 Hz

Kompressionsverhältnis

Klasse A in der ITU G.711

Schleifstrom

25 mA

Schnittstelle EM2/4

Audio-Frequenzbereich

300 Hz bis 3400 Hz

Kompressionsverhältnis

Klasse A in der ITU G.711

Echoverlust

> 18 dB

Impedanz

600Ω ausgeglichen

V.24 Schnittstelle

Zinssatz

Asynchron <= 9600bps

und asynchrone 64kbps

Einhaltung der

CCITT V.28

V.35 Schnittstelle

Zinssatz

N × 64KbpsN=0 ~ 31

Einhaltung der

ISO 2593

Physischer Stecker

RJ-45

Einhaltung der

ITU-T V.35

Macht

Stromversorgung

220VAC/- 48VDC

Stromverbrauch

≤ 50W

Arbeitsumfeld

Betriebstemperatur

-30°C ~ 50°C

Arbeitsfeuchtigkeit

5% bis 95% (keine Kondensation)

Lagertemperatur

-40 °C bis 80 °C

Lagereinheit

5% bis 95% (keine Kondensation)


Bestellinformationen

Name

Beschreiben Sie


3U-8ETH

Bereitstellung eines 4-Kanal-Ethernet-Dienstes.

24E1 SDH Multiservice-Zugangsplattform 0

3U-WG300

Bereitstellung eines 2-Kanal-E1-Digitalsignalzugangs von einem lokalen oder entfernten Standort, Bereitstellung Nr.1Nein.7, PRI, V5.2 Signalzugriff, verwendet in Geräten der MUX-Serie.

24E1 SDH Multiservice-Zugangsplattform 1

3U-8USER

Gibt 4 Schlitze, kann PCM 64K Visitenkarte einfügen.

24E1 SDH Multiservice-Zugangsplattform 2

3U-8E1

Bereitstellung der Schnittstelle 8E1

24E1 SDH Multiservice-Zugangsplattform 3

3U-8MVOICE

Bereitstellung von 8 Kanälen 64K Geschäft, kann FXO / FXS, Magnet, 2100Hz Magnet durch Netzwerk-Management-System setzen.

24E1 SDH Multiservice-Zugangsplattform 4

3U-10FXS

Bereitstellung von 10 FXS-Schnittstellen

24E1 SDH Multiservice-Zugangsplattform 5

3U-10FXO

Bereitstellung von 10 FXO-Schnittstellen

24E1 SDH Multiservice-Zugangsplattform 6

3U-4EM2/4VOX

Bereitstellung von 4 Kanälen 2/4-Draht-Audio, Gewinnspanne: ∞∞, Einstellung: °dB

24E1 SDH Multiservice-Zugangsplattform 7

3U-8V.24

Bereitstellung von 8 Kanälen V.24-Schnittstelle, kann RS232/RS485/RS422-Geschäft, V.24-Schnittstelle sein Asynchrone Rate adaptive Schnittstelle: 0- Ich weiß.19200bps, kann auch DCE-Modus synchrone Schnittstelle sein: 300, 600, 1200, 2400, 4800, 9600, 64Kbps usw.

24E1 SDH Multiservice-Zugangsplattform 8
