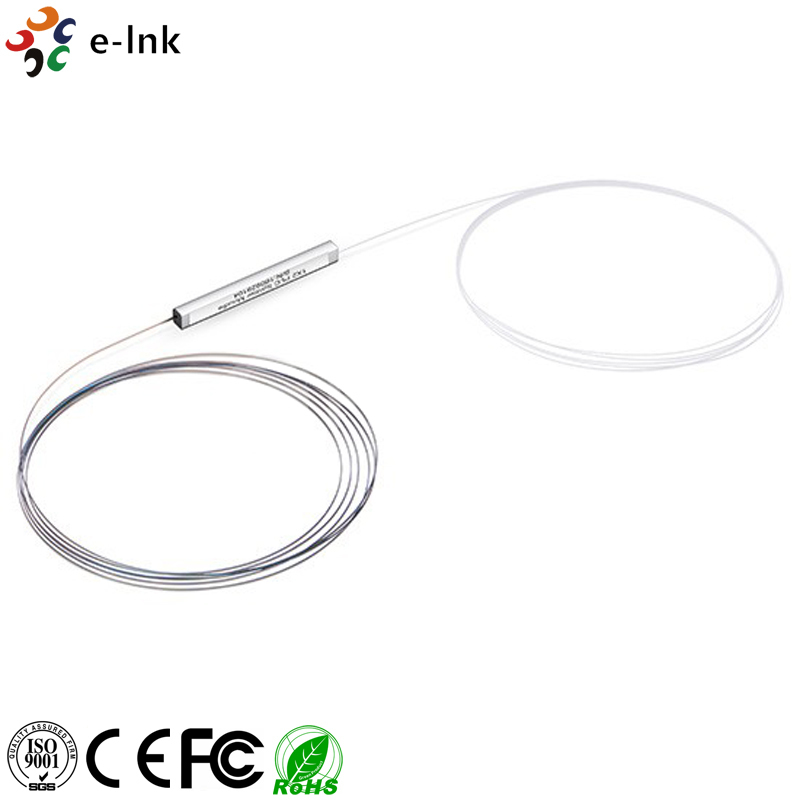

Bloßer Faser plc-Teiler

Parameter

1 × N-PLC-Splitter mit nackter Faser

Betriebswellenlänge (nm)

1260 ¢ 1650

Portkonfiguration

1 × 2

1 × 4

1 × 8

1 × 16

1 × 32

1 × 64

Maximaler Einsetzverlust (dB) (P/S-Grad)

3.8/4.0

7.1/7.3

10.2/10.5

13.5/14.7

16.5/16.9

20.5/21.0

Einheitlichkeit des maximalen Verlustes (dB)

0.6

0.7

0.8

1.2

1.5

2.0

Maximaler PDL (dB)

0.2

0.25

0.35

Min Rücklaufverlust (dB)

55

Min-Richtlinie (dB)

55

Maximaler Wellenlängenabhängiger Verlust (dB)

0.5

0.8

1.0

Höchsttemperaturstabilität (dB)

0.5

Betriebstemperatur (°C)

- 5 ¢ 75

Speichertemperatur (°C)

- 40 ¢ 85

Abmessung des Geräts L × W × H (mm)

40 × 4 × 4

50x4x4

50x7x4

60x12x4

Parameter

2 × N-PLC-Splitter mit nackter Faser

Betriebswellenlänge (nm)

1260 ¢ 1650

Portkonfiguration

2x2

2x4

2 × 8

2 × 16

2 × 32

Maximaler Einsetzverlust (dB)

4.2

7.6

11.0

14.4

17.5

Einheitlichkeit des maximalen Verlustes (dB)

0.9

1.0

1.2

1.5

1.8

Maximaler PDL (dB)

0.3

0.35

Min Rücklaufverlust (dB)

55

Min-Richtlinie (dB)

55

Maximaler Wellenlängenabhängiger Verlust (dB)

0.5

0.8

Höchsttemperaturstabilität (dB)

0.5

Betriebstemperatur (°C)

- 5 ¢ 75

Speichertemperatur (°C)

- 40 ¢ 85

Abmessung des Geräts L × W × H (mm)

40 × 4 × 4

50x4x4

50x7x4

60x7x4

LNK-

xxx-

x

XX-

x

XX-

x

x

PLC-Splitter für nackte Fasern

Hafen

Ausstattung

Eingangsfaser

Typ

Eingangsfaser

Länge

Ausgangsfasertyp

Ausgangsfaser

Länge

Eingabe

Verbindungsstück

Ausgabe

Verbindungsstück

102 ist 1 mal 2.

B=250um

Nackt Fasern

10=1,0 m

B=250um Barfaser

10=1,0 m

0=Nichts

0=Nichts

104 ist 1 mal 4.

L=0,9 mm

Löse Röhre

15 = 1,5 m

R=Bandfasern

15 = 1,5 m

1=FC/UPC

1=FC/UPC

Ich...

T=0,9 mm

enger Puffer

20=2,0 m

F = Ausführungsbox

mit einer Breite von nicht mehr als 300 mm

20=2,0 m

2=FC/APC

2=FC/APC

164 ist 1 mal 64.

25 = 2,5 m

25 = 2,5 m

3=SC/UPC

3=SC/UPC

202 ist 2 mal 2.

Ich...

Ich...

4=SC/APC

4=SC/APC

Ich...

5=LC/UPC

5=LC/UPC

232 ist 2 mal 32.

6=LC/APC

6=LC/APC
