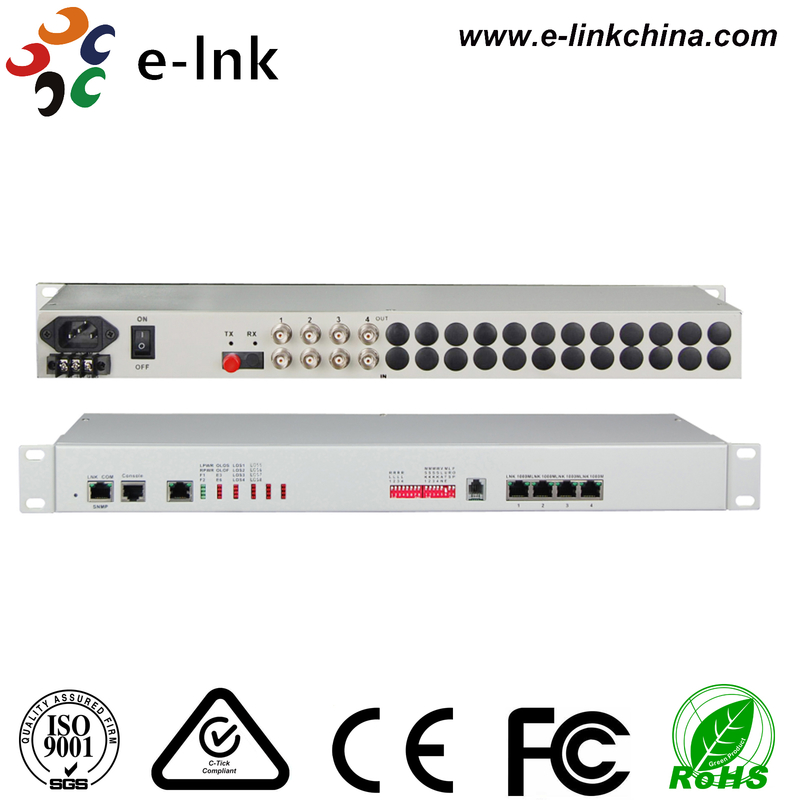

4E1+4GE+Telefon+SNMP Glasfaser-Multiplexer
4E1+4GE+Telefon+SNMP Glasfaser-Multiplexer
Vorteile
Ø Basierend auf selbst entwickeltem IC
Ø Die Glasfaserbandbreite beträgt bis zu 1,5 G, die Ethernet-Bandbreite beträgt Wire Speed 1000M
Ø Die Ethernet-Schnittstellenrate beträgt 10/100/1000M, Halb-/Vollduplex Auto-Nego
Ø 4*Ethernet-Schnittstelle ist eine Switch-Schnittstelle, unterstützt VLAN, kann auf 4 Kanal-Logikisolation eingestellt werden
Ø Bietet Console-Management-Schnittstelle (RS232)
Ø Bietet zwei Glasfaserschnittstellen 1+1 Schutz(APS)Funktion
Ø E1-Schnittstelle entspricht G.703, verwendet digitale Taktrückgewinnung und sanfte Phasenregelungstechnologie
Ø Verwendet Standard-2-Draht-Telefon (nicht Telefonhörer) als Engineering-Order-Wire-Hotline (optional)
Ø Wenn das optische Signal verloren geht, kann es erkennen, ob das Remote-Gerät ausgeschaltet ist oder die Glasfaser getrennt ist, und alarmiert per LED
Ø Das lokale Gerät kann den Betriebszustand des Remote-Geräts anzeigen
Ø Bietet 2 Erweiterungsschnittstellen, Sie können 1~2 Kanal asynchrone Daten erweitern, wie z. B. RS232/RS485/RS422/Manchester-Code;
Ø Bietet Befehl für die Remote-Schnittstellen-Loopback, unterstützt lokale E1-Loopback-Funktion, unterstützt E1 LOS- und AIS-Alarm, vereinfacht die Leitungswartung
Ø Die Übertragungsentfernung beträgt bis zu 2-100 km ohne Unterbrechung
Ø Unterstützt SNMP-Manager (SNMP-Agent im Inneren)
Ø AC 220V, DC-48V, DC24V können optional sein
Ø DC-48V/DC24V Stromversorgungs-Polaritätserkennungsfunktion, Polaritätsfrei
Übersicht
Dieses Gerät ist das Point-to-Point-Glasfaserübertragungsgerät, das auf der Basis von VLSI entwickelt wurde. Das Gerät bietet 1-4*E1-Schnittstellen, 1-4*10/100/1000M Ethernet-Schnittstellen (Wire Speed 1000M) und 2 Erweiterungsschnittstellen. 4* Ethernet-Schnittstelle ist eine Switch-Schnittstelle, kann VLAN unterstützen. 1 Erweiterungsschnittstelle kann als Übertragungskanal für asynchrone RS232/RS485/RS422-Daten, Trockenkontaktsignal verwendet werden, 1 Kanal digitales Geschäftstelefon kann optional sein. Es ist sehr flexibel. Es hat eine Alarmfunktion. Die Arbeit ist zuverlässig, stabil und hat einen geringen Stromverbrauch, eine hohe Integration und eine geringe Größe.
Technische Indizes
|
Parameter
|
Spezifikationen
|
|
Glasfaser
|
Multimode-Glasfaser
50/125um, 62.5/125um,
Maximale Übertragungsentfernung: 5 km @ 62,5 / 125um Multimode-Glasfaser, Dämpfung (3 dBm/km)
Wellenlänge: 820nm
Sendeleistung: -12dBm (Min) ~-9dBm(Max)
Empfängerempfindlichkeit: -28dBm (Min)
Link-Budget: 16dBm
Singlemode-Glasfaser
8/125um, 9/125um
Maximale Übertragungsentfernung: 40 km
Übertragungsentfernung: 40 km @ 9 / 125um Singlemode-Glasfaser, Dämpfung (0,35 dBm/km)
Wellenlänge: 1310nm
Sendeleistung: -9dBm (Min) ~-8dBm (Max)
Empfängerempfindlichkeit: -27dBm (Min)
Link-Budget: 18dBm
|
|
E1-Schnittstelle
|
Schnittstellenstandard: entspricht Protokoll G.703;
Schnittstellenrate: 2048 kbit/s±50 ppm;
Schnittstellencode: HDB3;
E1-Impedanz: 75Ω (unsymmetrisch), 120Ω (symmetrisch);
Jitter-Toleranz: In Übereinstimmung mit Protokoll G.742 und G.823
Zulässige Dämpfung: 0~6dBm
|
|
Ethernet-Schnittstelle (10/100M/1000M UTP)
|
Schnittstellenrate: 10/100/1000 Mbit/s, Halb-/Vollduplex Auto-Negotiation
Schnittstellenstandard: Kompatibel mit IEEE 802.3, IEEE802.1Q (VLAN)
MAC-Adressen-Kapazität: 4096
Anschluss: RJ45, unterstützt Auto-MDIX
|
|
Stromversorgung
|
Stromversorgung: AC220V；DC –48V；DC +24V
Stromverbrauch: ≤10W
|
|
Arbeitsumgebung
|
Arbeitstemperatur: -10°C ~ 60°C
Arbeitsfeuchtigkeit: 5 % ~ 95 % (keine Kondensation)
Lagertemperatur: -40°C ~ 80°C
Lagerfeuchtigkeit: 5 % ~ 95 % (keine Kondensation)
|
