Industrieller Video-Ethernet-Schalter 4x100M Ethernet 1 Video 1 RS485 1 Gigabit-Faser

Industrieller  Video-Ethernet-Switch 4x100M Ethernet 1 Video 1 RS485 1 Gigabit-Glasfaser

Produktübersicht:

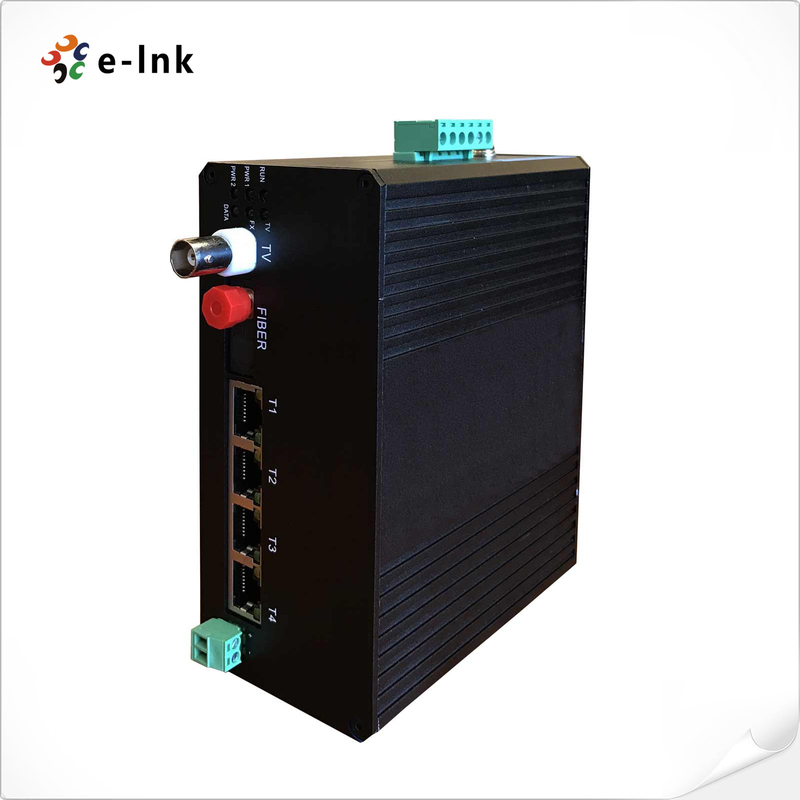

Der LNK-GY4E1V1D Industrieller Video-Ethernet-Switch ist eine robuste, physikalisch isolierte Netzwerklösung, die für raue Industrieumgebungenentwickelt wurde. Er integriert 4×10/100M Ethernet-Ports, 1×Video-Schnittstelle, 1×RS485 serielle Datenschnittstelle, und 1×Gigabit-Glasfaser-Uplink, wodurch er ideal für Multi-Protokoll-Industrienetzwerke.

Hauptmerkmale & Vorteile

✅ Multi-Protokoll-Industrieverbindungen

• 4× physikalisch isolierte 10/100M Ethernet-Ports: Gewährleistet sichere, unabhängige Netzwerksegmente für interne & öffentliche Netzwerke.

• 1× Video-Schnittstelle: Unterstützt CCTV/IP-Kamera-Integration für Überwachungsnetzwerke.

• 1× RS485 serielle Schnittstelle: Ermöglicht PLC/SCADA-Gerätekommunikation (MODBUS RTU, PROFIBUS).

• 1× Gigabit-Glasfaser-Uplink (1000BASE-X): Erweitert Langstrecken-Glasfaser-Backhaul (bis zu 120 km).

✅ Industriequalität und Zuverlässigkeit

• Physikalische Isolationstechnologie: Verhindert Netzwerküberschneidungen für kritische Systeme.

• Breiter Temperaturbereich (-40°C bis 75°C): Funktioniert in extremen Außen-/Industriebedingungen.

• IP40 Metallgehäuse: Widersteht Staub, Vibrationen und EMI-Störungen.

✅ Flexible Bereitstellung

• DSLAM-Bandbreitenerweiterung: Aktualisiert ältere Glasfasernetze ohne Neuverkabelung.

• Multi-Netzwerk-Isolation: Ideal für sichere OT/IT-Netzwerkkonvergenz.

• Plug-and-Play-Installation: Keine komplexe Konfiguration erforderlich.

Produktmerkmale:

1. Hochleistungs-Datenübertragung

• 1536 Byte Jumbo Frame Unterstützung: Optimiert Durchsatz für Video & große Datenpakete

• 1MB integrierter Frame-Puffer: Verhindert Paketverluste während hoher Datenverkehrsspitzen

• Automatische Auswahl der Switching-Modi: Store-and-Forward (Fehlerprüfung) oder Cut-Through (geringe Latenz <5μs)

2. Intelligente Ethernet- & Video-Integration

• 4×10/100M Auto-Negotiation Ports: Unterstützt Full/Half-Duplex & Auto-MDI/MDIX für Plug-and-Play-Verkabelung

• 1024 MAC-Adresstabelle: Ermöglicht automatisches Lernen/Aktualisieren für groß angelegte Gerätenetzwerke

• Video-Schnittstelle: Verbindet direkt CCTV/ANPR-Kameras ohne zusätzliche Konverter

3. Industriequalität und Zuverlässigkeit

• 6KV Blitz- & Überspannungsschutz: Schützt vor Stromstößen in Außeninstallationen

• Doppelte 12-48VDC-Stromeingänge: Gewährleistet 24/7 Betriebszeit mit redundanter PSU-Unterstützung

• Breiter Temperaturbereich (-40°C bis 85°C): Funktioniert in Extremumgebungen (Fabriken, Tunnel, Umspannwerke)

4. Flexible Bereitstellung & Überwachung

• DSLAM-Bandbreitenerweiterung: Aktualisiert ältere Glasfasernetze ohne Kabelersatz

• LED-Port-Statusanzeigen: Echtzeitüberwachung von Link/Aktivität/Geschwindigkeit pro Port

• DIN-Rail/Wandmontage (IP40): Kompaktes Metallgehäuse für platzbeschränkte Schränke

Anwendungsszenarien

1. Industrielle Überwachungssysteme

• Integriert IP-Kameras (Video-Port), Ethernet-Geräte, und RS485-Sensoren in einheitliche Überwachungsnetzwerke

• Ermöglicht Echtzeit-Videoanalysen mit geringer Latenz (<5μs) Datenübertragung

• Ideal für Smart Factory Sicherheit und Gefahrenbereichsüberwachung

2. Transportinfrastruktur

• Versorgt Eisenbahn-/Tunnel-Kommunikationssysteme mit elektrischer Isolationsschutz

• Kombiniert CCTV-Feeds (Video), Signalsteuerungen (RS485), und Ethernet-Daten in EN 50155-konformen Netzwerken

• Hält Vibrationen und extremen Temperaturen (-40°C bis 85°C) in Schienenfahrzeuganwendungen

3. Energie- & Versorgungsnetze

• Verbindet Umspannwerks-SCADA-Systeme über RS485 MODBUS und Glasfaser-Backhaul

• Bietet überspannungsgeschützte (6kV) Kommunikation für Smart-Grid-Geräte

• Erfüllt IEC 61850-3 Standards für Energieautomatisierungssysteme

4. Smart City-Einsätze

• Aggregiert Verkehrskameras (Video), IoT-Sensoren (RS485), und Ethernet-Geräte an Straßenrand-Schränken

• Unterstützt DSLAM-Bandbreitenerweiterung ohne Glasfaserkabelersatz

• IP40-zertifiziert für Außenkiosk-Installationen in schwierigen Wetterbedingungen

5. Öl-/Gas- & Bergbaubetriebe

• Erstellt explosionsgeschützte Netzwerke mit physikalisch isolierten Ports

• Überträgt Videoüberwachung und Gerätetelemetrie (RS485) über eigensichere Glasfaserverbindungen

• Doppelte DC-Stromeingänge gewährleisten Zuverlässigkeit in entfernten Feldstandorten

Technische Überlegenheit:

• Protokolltransparenz für Video (ONVIF), Daten (MODBUS) und Ethernet (IEEE 802.3)

• Deterministische Latenz für zeitkritische Industrieprotokolle

• Konforme Beschichtung schützt vor Feuchtigkeit und korrosiven Gasen

• Automatisches Failover über redundante Stromeingänge (12-48VDC)

Technische Indizes

Anwendungsdiagramm
