Hervorheben:

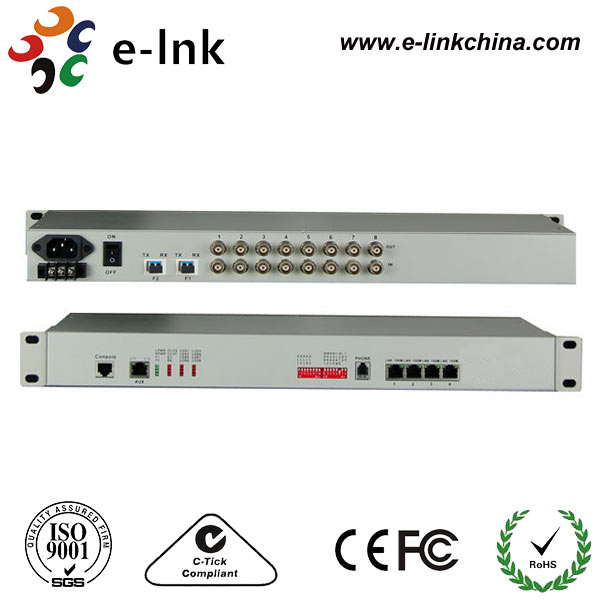

8E1 + 4FE 1+1 Faser-PDH-Multiplexer
8E1 + 4FE 1+1 Fiber PDH Multiplexer
Vorteile
· Basierend auf selbst entwickeltem IC
· Die Bandbreite beträgt bis zu 1,5 G, kann Leitungsressourcen sparen
· Die Ethernet-Schnittstellenrate beträgt 10M/100M, Halb-/Vollduplex-Autoadaption
· 4-Kanal-Ethernet-Schnittstelle ist eine Switch-Schnittstelle, unterstützt VLAN, kann auf 4 Kanal logische Isolation eingestellt werden
· E1-Schnittstelle entspricht G.703, verwendet digitale Taktrückgewinnung und sanfte Phasenregelungstechnologie
· 1-Kanal-PCM-Digitalgeschäftstelefon (optional)
· Bietet Console-Management-Schnittstelle
· Wenn das optische Signal verloren geht, kann es erkennen, ob das Remote-Gerät ausgeschaltet ist oder die Faser getrennt ist, und zeigt Alarm durch LED an
· Das lokale Gerät kann den Betriebszustand des Remote-Geräts anzeigen
· Bietet 2 Erweiterungsschnittstellen, Sie können 1~2 Kanal asynchrone Daten erweitern, wie z. B. RS232/RS485/RS422/Manchester-Code;
· 1~2 Kanal Sprache, 1~2 Kanal E1, 1~4 Kanal Switch, oder stellen Sie Befehle für den Remote-Interface-Loopback bereit, erleichtern Sie die Leitungswartung
· Die Übertragungsentfernung beträgt bis zu 2-120 km ohne Unterbrechung
· AC 220V, DC-48V, DC24V können optional sein
· DC-48V/DC24V-Stromversorgungspolaritäts-Erkennungsfunktion, polaritätsfrei
Übersicht
Dieses Gerät ist das Punkt-zu-Punkt-Glasfaserübertragungsgerät, das auf der Grundlage von VLSI entwickelt wurde. Das Gerät bietet 1-8Kanal E1-Schnittstelle, 1-4 Kanal 10M/100M Ethernet-Schnittstelle (Leitungsrate 100M) und 2 Erweiterungsschnittstellen. 4-Kanal-Ethernet-Schnittstelle ist eine Switch-Schnittstelle, kann VLAN unterstützen. 1 Erweiterungsschnittstelle kann als Übertragungskanal für asynchrone RS232/RS485/RS422-Daten, Sprachsignale, 2/4-Leiter-E&M-Audiosignale, Switch-Signale, Ethernet-Signale (Bandbreite 2M) verwendet werden. 1-Kanal-Digitalgeschäftstelefon kann optional sein. Es ist sehr flexibel. Es hat eine Alarmfunktion. Die Arbeit ist zuverlässig, stabil und hat einen geringen Stromverbrauch, eine hohe Integration und eine geringe Größe.
Technische Indizes
|
Parameter
|
Spezifikation
|
|
Faser
|
|
Multimode-Faser
|
|
Fasertyp
|
50/125um, 62.5/125um
|
|
Maximale Übertragungsentfernung
|
5 km @ 62,5 / 125um Singlemode-Faser, Dämpfung (3dbm/km) Wellenlänge: 820nm
|
|
Sendeleistung
|
-12dBm (Min) ~ -9dBm (Max)
|
|
Empfängerempfindlichkeit
|
-28dBm (Min)
|
|
Link-Budget
|
16dBm
|
|
Singlemode-Faser
|
|
Fasertyp
|
8/125um, 9/125um
|
|
Maximale Übertragungsentfernung
|
40 km
|
|
Übertragungsentfernung
|
40 km @ 9 / 125um Singlemode-Faser, Dämpfung (0,35dbm/km)
|
|
Wellenlänge
|
1310nm
|
|
Sendeleistung
|
-9dBm (Min) ~ -8dBm (Max)
|
|
Empfängerempfindlichkeit
|
-27dBm (Min)
|
|
Link-Budget
|
18dBm
|
|
E1-Schnittstelle
|
|
Schnittstellenstandard
|
entspricht Protokoll G.703
|
|
Schnittstellenrate
|
n*64Kbps±50ppm
|
|
Schnittstellencode
|
HDB3
|
|
E1-Impedanz:
|
75Ω (unsymmetrisch), 120Ω (symmetrisch)
|
|
Jitter-Toleranz
|
In Übereinstimmung mit Protokoll G.742 und G.823
|
|
Zulässige Dämpfung
|
0~6dBm
|
|
Schnell Ethernet-Schnittstelle (10/100)
|
|
Schnittstellenrate:
|
10/100 Mbit/s, Halb-/Vollduplex-Autonegotiation
|
|
Schnittstellenstandard:
|
Kompatibel mit IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
MAC-Adressen-Fähigkeit:
|
4096
|
|
Anschluss:
|
RJ45, unterstützt Auto-MDIX
|
|
Stromversorgung
|
|
Stromversorgung
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Stromverbrauch
|
≤10W
|
|
Abmessung
|
|
Produktgröße
|
19’’ 1U
|
|
Arbeitsumgebung
|
|
Arbeitstemperatur
|
-10°C ~ 50°C
|
|
Arbeitsfeuchtigkeit
|
5%~95 % (keine Kondensation)
|
|
Lagertemperatur
|
-40°C ~ 80°C
|
|
Lagerfeuchtigkeit
|
5%~95 % (keine Kondensation)
|
Anwendung
