Hervorheben:
4E1 4FE PDH-Fasermultiplexer
, Glasfaser-PDH-Multiplexer mit Garantie
, 1+1 Faser-Multiplexer für PDH

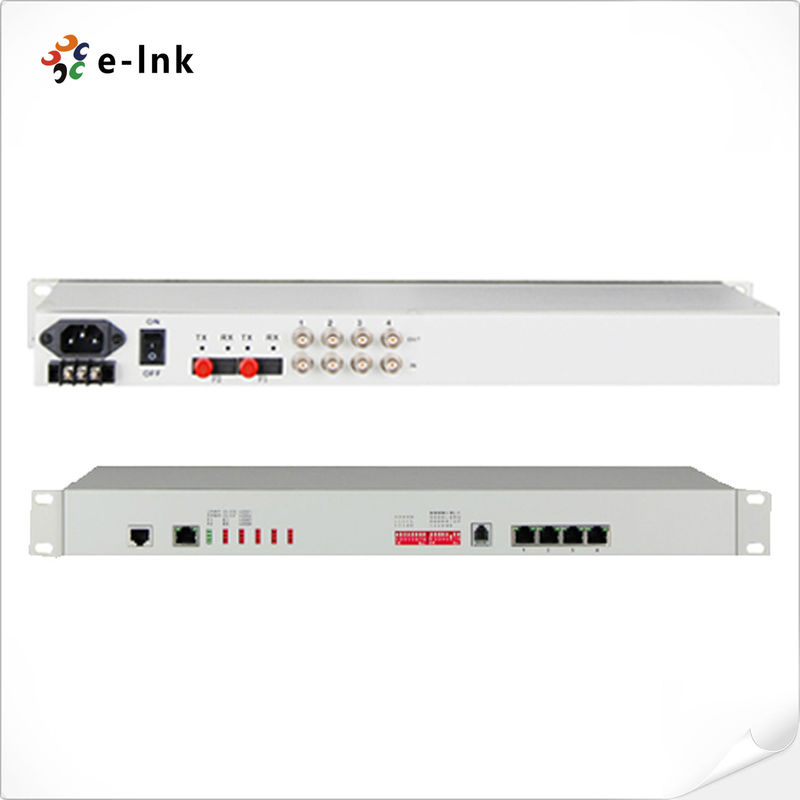

4E1 + 4FE 1+1 Glasfaser-PDH-Multiplexer
4E1 + 4FE 1+1 Fiber PDH Multiplexer
Vorteile
· Basierend auf selbst entwickeltem IC
· Modulare, weite dynamische optische Detektoren
· Das Gerät bietet eine optische Hauptfaserschnittstelle und eine Backup-Glasfaserschnittstelle. Die Dual-Optical-Port-Backup-Funktion stellt sicher, dass die Arbeit niemals unterbrochen wird
· Die Ethernet-Schnittstellenrate beträgt 10M/100M, Halb-/Vollduplex-Auto-Negotiation
· Die 4-Kanal-Ethernet-Schnittstelle ist eine Switch-Schnittstelle, unterstützt VLAN und kann auf 4 Kanal-Logikisolation eingestellt werden
· Die E1-Schnittstelle entspricht G.703 und verwendet digitale Taktrückgewinnungs- und Smooth-Phase-Lock-Technologie
· 1-Kanal-PCM-Digital-Business-Telefon (optional)
· Bei Verlust des optischen Signals kann erkannt werden, ob das Remote-Gerät ausgeschaltet ist oder die Faser getrennt wurde, und dies wird durch LED angezeigt
· Das lokale Gerät kann den Arbeitszustand des Remote-Geräts anzeigen
· Bietet 2 Erweiterungsschnittstellen, Sie können 1~2-Kanal asynchrone Daten erweitern, wie z. B. RS232/RS485/RS422/Manchester-Code;
· 1~2-Kanal-Sprache, 1~4-Kanal-Switch oder Zwei-/Vier-Draht-Audio usw.
· Stellt Befehle für den Remote-Schnittstellen-Loopback bereit, um die Wartung der Leitung zu erleichtern
· Die Übertragungsentfernung beträgt bis zu 2-120 km ohne Unterbrechung
· AC 220V, DC-48V, DC24V können optional sein
· DC-48V/DC24V-Stromversorgungs-Polaritätserkennungsfunktion, polaritätsfrei
Übersicht
Dieses Gerät bietet 1-4-Kanal-E1-Schnittstellen, eine optische Hauptfaserschnittstelle und eine Backup-Glasfaserschnittstelle, eine 1-4-Kanal-10M/100M-Ethernet-Schnittstelle (Line Rate 100M) und 2 Erweiterungsschnittstellen. Die 4-Kanal-Ethernet-Schnittstelle ist eine Switch-Schnittstelle und kann VLAN unterstützen. 2 Erweiterungsschnittstellen können als Übertragungskanal für asynchrone RS232/RS485/RS422-Daten, Sprachsignale, 2/4-Draht-E&M-Audiosignale, Switch-Signale und Ethernet-Signale (Bandbreite 2M) verwendet werden. Es ist sehr flexibel. Es hat eine Alarmfunktion. Die Arbeit ist zuverlässig, stabil und hat einen geringen Stromverbrauch, eine hohe Integration und eine geringe Größe.
Technische Indizes
|
Parameter
|
Spezifikation
|
|
Faser
|
|
Multimode-Faser
|
|
Fasertyp
|
50/125um, 62,5/125um
|
|
Maximale Übertragungsentfernung
|
5 km @ 62,5 / 125um Singlemode-Faser, Dämpfung (3 dBm/km) Wellenlänge: 820 nm
|
|
Sendeleistung
|
-12 dBm (Min) ~ -9 dBm (Max)
|
|
Empfängerempfindlichkeit
|
-28 dBm (Min)
|
|
Link-Budget
|
16 dBm
|
|
Singlemode-Faser
|
|
Fasertyp
|
8/125um, 9/125um
|
|
Maximale Übertragungsentfernung
|
40 km
|
|
Übertragungsentfernung
|
40 km @ 9 / 125um Singlemode-Faser, Dämpfung (0,35 dBm/km)
|
|
Wellenlänge
|
1310 nm
|
|
Sendeleistung
|
-9 dBm (Min) ~ -8 dBm (Max)
|
|
Empfängerempfindlichkeit
|
-27 dBm (Min)
|
|
Link-Budget
|
18 dBm
|
|
E1-Schnittstelle
|
|
Kompatibel mit IEEE 802.3, IEEE 802.1Q (VLAN)
|
entspricht dem Protokoll G.703
|
|
Schnittstellenrate
|
n*64 kbit/s±50 ppm
|
|
Schnittstellencode
|
HDB3
|
|
E1-Impedanz:
|
75Ω (unsymmetrisch), 120Ω (symmetrisch)
|
|
Jitter-Toleranz
|
In Übereinstimmung mit dem Protokoll G.742 und G.823
|
|
Zulässige Dämpfung
|
0~6 dBm
|
|
Ethernet Schnittstelle (10/100M)Schnittstellenrate
|
|
10/100 Mbit/s, Halb-/Vollduplex-Auto-Negotiation
|
Schnittstellenstandard
|
|
Kompatibel mit IEEE 802.3, IEEE 802.1Q (VLAN)
|
MAC-Adressen-Kapazität
|
|
4096
|
Anschluss
|
|
RJ45, unterstützt Auto-MDIX
|
Stromversorgung
|
|
Stromversorgung
|
|
AC180V ~ 260V
|
；DC +24V–48V；DC +24VStromverbrauch
|
|
≤
|
10WAbmessung
|
|
Produktgröße
|
|
19 Zoll 1U
|
485 x 138 x 44 mm (B x T x H) Einfache Verpackung
|
|
522 x 198 x 82 mm (B x T x H)
|
Gewicht pro Stück
|
|
3 kg
|
Arbeitsumgebung
|
|
Arbeitstemperatur
|
|
-10°C ~ 50°C
|
Arbeitsfeuchtigkeit
|
|
5 % ~ 95 % (keine Kondensation)
|
Anwendung
|
|
-40°C ~ 80°C
|
Lagerfeuchtigkeit
|
|
5 % ~ 95 % (keine Kondensation)
|
Anwendung
|
