Mini Industrial Ethernet Media Converter
, Industrieller Ethernet-Medien-Konverter
, Mini-Ethernet-Medienumwandler
Mini Industrial 10BaseT Medien-dem Konverter zu des Ethernet-10BASE-FL
Mini Industrial 10BASE-T-zu-10BASE-FL Ethernet-Medienkonverter
Modell: LNK-IMC10FST
Übersicht

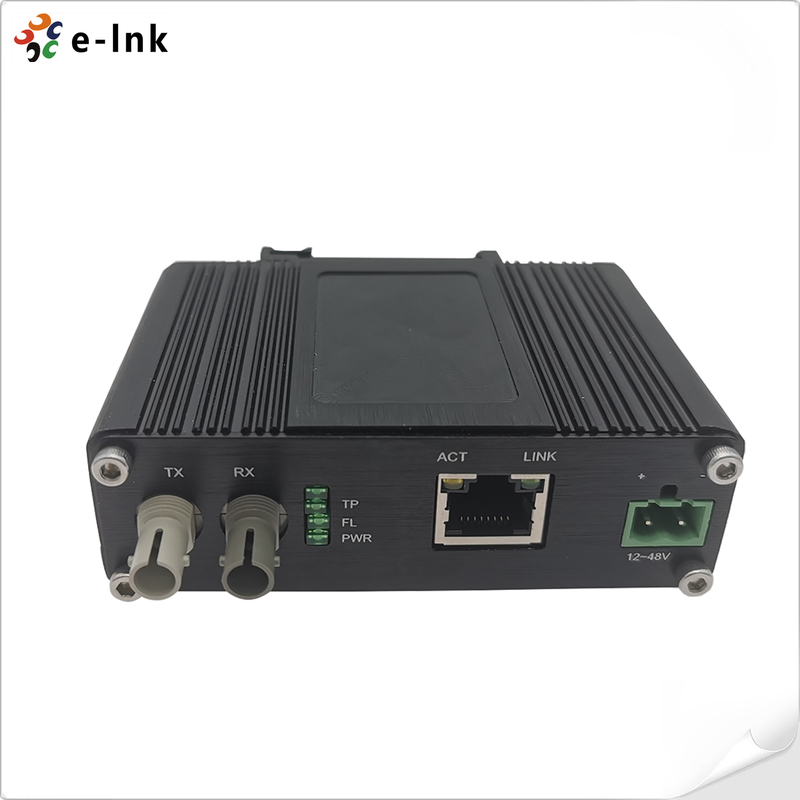

Der E-link Mini Industrial 10BASE-T-zu-10BASE-FL Ethernet-Medienkonverter ist ein spezialisiertes
Industriegerät, das entwickelt wurde, um bestehende 10Base-T-Ethernet-Netzwerke mit 10Base-FL-
Glasfasernetzen zu verbinden und sowohl Single-Mode- als auch Multimode-Glasfaserkabel mit einer erweiterten
Übertragungsdistanz von bis zu 20.000 Metern zu unterstützen. Als Mini Industrial 10BASE-T-zu-10BASE-FL
Ethernet-Medienkonverter zeichnet er sich durch seine kompakte Bauform und robuste Bauweise aus, was ihn
ideal für platzbeschränkte Industrieumgebungen macht.
Dieser Konverter ist als gehärtetes Produkt konzipiert und verfügt über einen weiten Betriebstemperaturbereich
von -40 °C bis 75 °C sowie ein robustes Aluminiumgehäuse – wichtige Eigenschaften, die eine zuverlässige
Leistung unter extremen klimatischen Bedingungen gewährleisten, einschließlich rauer Industriestandorte mit häufigen
Temperaturschwankungen. Der Ethernet-Port unterstützt sowohl Halb-Duplex- als auch Vollduplex-Modi,
was die Kompatibilität mit verschiedenen 10-Mbit/s-Ethernet-Geräten verbessert, während sein robustes Hardware-
Design angeschlossene Geräte vor den Belastungen industrieller Umgebungen wie
Vibrationen, Stößen und Staubeintritt schützt.
Dieser Mini Industrial 10BASE-T-zu-10BASE-FL Ethernet-Medienkonverter gehört zur LNK-IMC10FST-Serie und
bietet eine einfache Installation mit Unterstützung für die DIN-Schienenmontage oder
Platzierung in Verteilerkästen, wodurch die Integration in bestehende industrielle Netzwerkinfrastrukturen vereinfacht wird.
Ein herausragendes Merkmal ist die Fähigkeit, 10-Mbit/s-Ethernet-Segmente
mit Glasfasersegmenten zu verbinden, ohne dass Crossover-Kabel erforderlich sind, wodurch der Aufwand für
nicht übereinstimmende Sende- und Empfangskabelpaare entfällt. Ausgestattet mit einem intelligenten Schalter
erkennt er automatisch den am UTP-Port angeschlossenen Schaltungstyp und konfiguriert den Port
entsprechend; die Auto-Sensing-MDI/MDI-X-Funktion der UTP-Seite ermöglicht zudem eine nahtlose
Verbindung zu Switches oder NICs unter Verwendung von geraden oder gekreuzten Kabeln, wodurch die
Komplexität der Einrichtung reduziert wird.
Dieser Mini Industrial 10BASE-T-zu-10BASE-FL Ethernet-Medienkonverter ist in der Fabrikautomatisierung, der industriellen Fernüberwachung und in
Infrastrukturnetzwerken weit verbreitet und kombiniert Haltbarkeit, Flexibilität und benutzerfreundliche Bedienung, was ihn zu einer zuverlässigen Lösung für die Erweiterung
von 10-Mbit/s-Ethernet-Netzwerken in anspruchsvollen Industrieumgebungen macht.
Merkmale
►
24►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.IEEE802.3x Vollduplex und Flusskontrolle
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.►
-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur.Technische Indizes
Ethernet
|
Standards:
|
|
IEEE 802.3
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3x Vollduplex und Flusskontrolle
|
|
Konvertierungsmittel:
|
|
Store-and-Forward-Modus oder Cut-Through-Modus
|
Weiterleitungsfilterrate:
|
|
14
|
,880pps (10 Mbit/s)W
|
|
ellenlänge:8
|
50 nmPufferspeicher:
|
|
Eingebauter 128-KB-RAM für Datenpuffer
|
Flusskontrolle:
|
|
Vollduplex: Flusskontrolle;
|
Halbduplex: Gegendruck
K
|
|
Kabellänge:50/125um oder 62,5/125um Multimode-Duplex-Glasfaserkabel für 10Base-FL
|
100 Meter max. für UTP
2000 Meter max. für Glasfaser-Multimode
Übertragungsart:
|
|
Basisband
|
Verbindungsschalter:
|
|
2-Positionen-10Base-T-Schalter auf der RJ-45-Seite (Hub oder W/S)
|
Schnittstelle
|
|
Anschluss:
|
|
1x RJ45 10Base-T
|
Optischer Port:
|
|
1 x ST
|
10Base-FLElektrisch und mechanisch
|
|
Eingangsleistung:
|
|
12~
|
48 VDC, 2-poliger KlemmenblockStromverbrauch:
|
|
5 W max.
|
LED-Anzeigen:
|
|
P
|
|
WR:Datenverbindungsstatus
|
ACT
|
|
:Datenverbindungsstatus
|
TP:
|
|
Ethernet-Status
|
FL:
|
|
Glasfaser L
|
INKStatus Abmessungen (BxTxH):
|
|
9
|
5x 70 x 30mm Gewicht:
|
|
0,25 kg
|
Gehäuse:
|
|
Aluminium
|
Gehäuse Montageoptionen:
|
|
DIN-Schiene / Wandmontage
|
Umgebung
|
|
Betriebstemperatur:
|
|
-40 °C bis
|
75°C (-40 °F bis 167°F)Lagertemperatur:
|
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
Relative Luftfeuchtigkeit:
|
|
5 % bis 95 % nicht kondensierend
|
MTBF
|
|
> 200.000 Stunden
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Überspannung)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestellinformationen
|
Modell
|
Beschreibung
|
LNK-IMC10FST-MM
|
|
Mini Industrial 10BASE-T-zu-10BASE-FL Ethernet-Medienkonverter, Multimode, 2 km, 850 nm, ST
|
Montageoptionen
|
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
Stromversorgungsoptionen
|
|
►
|
24VDC-Netzteil. Offener Draht für Klemmenblock24VDC-Netzteil. Offener Draht für Klemmenblock► Netzteil ist separat zu erwerben.
|
|
|
