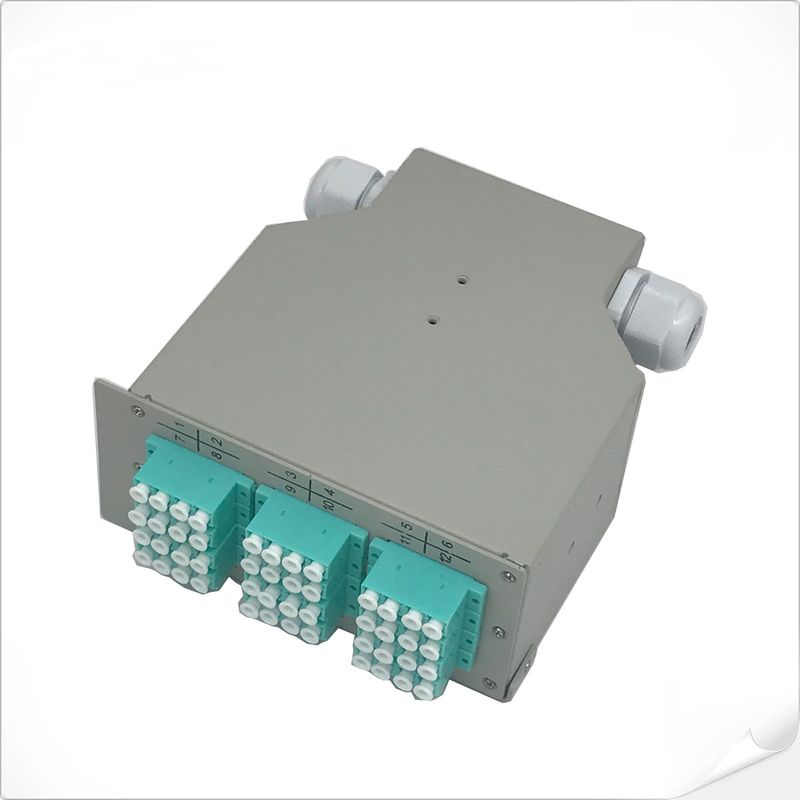

12LC Quad-DIN-Rail Patch Panel mit 48-Port-Ultra-Hochdichte IP20

12LC Quad-DIN-Rail Patch Panel mit 48-Port-Ultra-Hochdichte IP20

Produktübersicht
DieE-Link 24-Hafen-Industrielle DIN-Schienenfaser-Patch-PanelLieferungenultra-hohe Dichte-Fasermanagementfür beidedirekte KündigungundFusionsspleißAnwendungen.12 LC Quad-Adapter (48 Glasfaseranschlüsse)Das ist...mit einem Gehäuse aus anodiertem Aluminiumbietetrobuste, leichte Leistungin räumlich eingeschränkter FormIndustrie und TelekommunikationUmgebungen.kompaktes DIN-SchienenkonzeptOptimierung des Rackraums, wenn es neben anderenSchienenanlagen TS-35.

Hauptmerkmale und Vorteile

✅Ultra-Hochdichte-Verbindung

• 12 LC Quad-Adapter(48 Fasern insgesamt)

• Unterstütztsowohl mit direkter Endung als auch mit Fusionsspleiß

• Zugriff ohne Werkzeugfür eine effiziente Wartung

✅Bauarbeiten im industriellen Bereich

• Gehäuse aus hochwertigem, anodiertem Aluminium(natürliches Finish)

• Korrosionsbeständigfür raue Umgebungen

• IP20-Schutzgegen Staub und Feuchtigkeit

✅Raumoptimiertes Design

• DIN-Schienenmontierbar(Standard TS-35)

• 1U Höhefür die Rackkompatibilität

• Ideal für überfüllte Steuerungenund Gehäuse

✅Berufliche Anwendungen
✔Verbindungen zwischen Rechenzentren
✔5G-Fronthaul-/Backhaulnetze
✔FTTH-Verteilungsrahmen
✔Systeme für industrielle Automatisierung

Technische Spezifikation

• Typ des Adapters: LC Quad (12 Adapter, 48 Ports)

• Material: Anodisiertes Aluminium

• Montierung: DIN-Schiene TS-35

• Betriebstemperatur: -40°C bis +80°C

• Farbe: Natürliche Aluminiumveredelung

Technische Spezifikation

1. Ultra-High-Density Fiber Management

• 12 LC Quad-Adapter(48 Glasfaseranschlüsse insgesamt) fürmaximale Hafendichte

• Unterstütztsowohl mit direkter Endung als auch mit Fusionsspleiß

• Werkzeugloser Zugang zum Adapterfür schnelle Wartung

2. Bau von industrieller Qualität

• Gehäuse aus Aluminium mit Anodisierung(RAL 7035 grau)

• IP20-Schutzgegen Staub und leichte Feuchtigkeit

• DIN-Schienenmontierbar(TS-35-Standard) für eine einfache Integration

3. Optimiertes Kabelmanagement

• 2x PG 11 Kabelkrebsfür den sicheren An-/Ausgang von Fasern

• Entwurf der Belastungsentlastungzur Verhinderung von Kabelschäden

• Kompakter Fußabdruck(1U-Äquivalenthöhe)

4. Robuste Umweltleistung

• Erweiterter Temperaturbereich: -40°C bis +80°C (-40°F bis 176°F)

• Schwingungsbeständigfür Industrieumgebungen

• KorrosionsbeständigAluminiumkonstruktionen

5. Anpassungsmöglichkeiten

• Alternative Adapterkonfigurationenverfügbar (FC/SC/ST)

• Kundenspezifische Kennzeichnungfür eine einfache Identifizierung

• Optionale Integration der Splißschachtel

 Szenarien für die berufliche Anwendung

1. Hochdichte-Datenzentrums-Einrichtungen

• Hyper-Skala-RechenzentrumVerbindungen, für die eine sehr hohe Hafendichte erforderlich ist

• Infrastruktur für Cloud-ComputingVerteilung der Fasern

• Kernrouter-Kreuzverbindungenin Flugzeugneutralen Anlagen

• SDN (Software Defined Networking)Implementierungen der Architektur

2. 5G und Telekommunikationsinfrastruktur

• 5G-Fronthaul-/Midhaul-Abschlussfür C-RAN-Architekturen

• Zentralbürofaserverteilungsrahmen(FDF)

• FTTx-optische Verteilnetze(ODN)

• DWDM-SystemPatch- und Splicepunkte

3Industrie und Unternehmensnetzwerke

• Industrie 4.0 und die intelligente FabrikFaserwirbel

• Eisenbahnsignalsysteme(EN 50155-konform)

• Kommunikationsnetze von Energieversorgern(IEC 61850-3)

• Finanzhandelsnetzeerfordert eine Verbindung mit geringer Latenzzeit

4. Smart City und kritische Infrastruktur

• Metro Ethernet-Zugriffsknoten

• Intelligentes VerkehrssystemDrehscheiben

• Notfallkommunikationsnetze

• Sicherheitsnetze der Regierung

Technische Vorteile:
✔Eine beispiellose Dichte: 48 Fasern im kompakten DIN-Rail-Formfaktor
✔Zuverlässigkeit auf der Ebene des Trägers: Anodisierte Aluminiumkonstruktionen
✔Zukunftssichere Konstruktion: LC Quad-Kompatibilität für Hochgeschwindigkeitsnetze
✔Betriebsflexibilität: Temperaturbereich von -40°C bis +80°C

Konformität der Branche:

• Mechanische: IEC 61754-16 (LC-Anschlussstandard)

• Umwelt: IP20, -40°C bis +80°C

• Sicherheit: UL94 V-0-Flammenschutz

• EMV: EN 61000-6-2/4 (Industrielle Immunität/Emissionen)

Installationsmerkmale:

• Werkzeugloser Zugang zum LC Quad-Adapter

• Feldkonfigurierbare Portkartierung

• Optionen für den warmwechselbaren Adapter

• Echtzeit-Hafenidentifizierung

Technische Indizes

Bestellinformationen
