4-Kanal-SDI-Faserumwandler
, 3G-SDI-Faserwandler

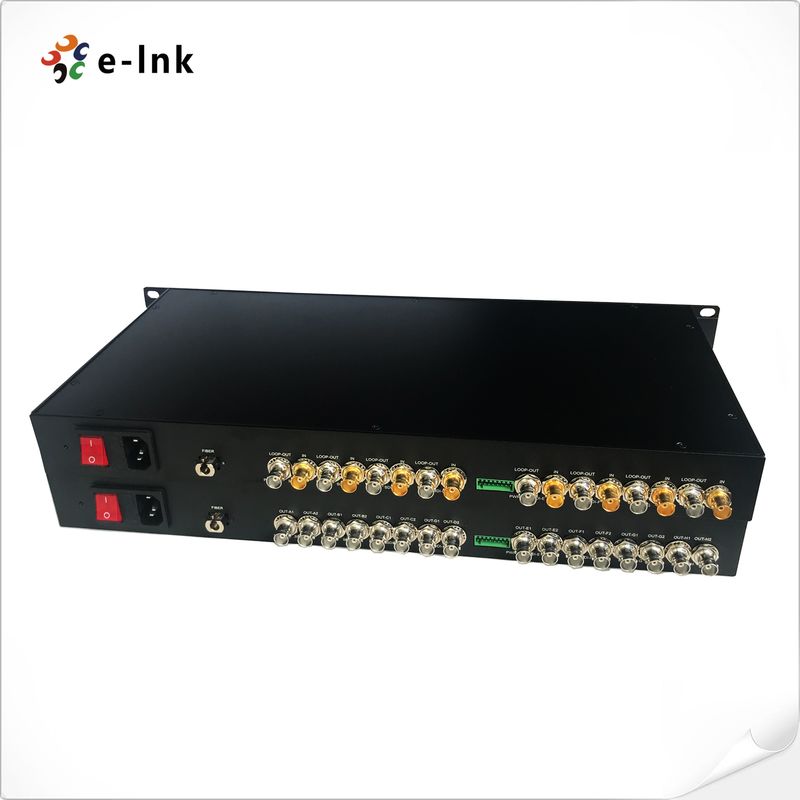

4-Kanal-Bidirectional 3G-SDI-Faserwandler
4-Kanal Bidirektional 3G-SDI-Glasfaser-Konverter
Modell: LNK-3GSDI-4BV Serie
Übersicht
Die LNK-3GSDI-4BV-Serie unterstützt die Übertragung von 4-Kanal-bidirektionalen 3G-SDI-Standard-High-Definition-Videosignalen
über ein einziges Glasfaserkabel und überwacht das Signal lokal über einen 3G/HD-SDI-Loop-Ausgang. E-link 3G-SDI Video über
Glasfaser-Konverter umfassen einen Sender und einen Empfänger für 1080P 3G-SDI-Signale. E-link 3G-SDI-Glasfaser-Konverter
können gleichzeitig 4-Kanal bidirektionales 3G-SDI-Video, 1-Kanal Reverse RS-485-Daten, Signal über eine einzelne
Glasfaser übertragen. Die Videoqualität entspricht dem Broadcast-Standard, die Audioqualität dem CD-Pegel und unterstützt Reverse RS-485-Daten
Kommunikationsformat.
Merkmale
► 4-Kanal bidirektionale 3G-SDI-Videoübertragung über Glasfaser
► Automatischer Kabelausgleich zur Gewährleistung der Signalintegrität
► Automatische Re-Clocking 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s
► Direkt kompatibel mit 3G-SDI-Kamerasystemen und unterstützt Reverse RS-485-Datenprotokolle
► Große Übertragungsreichweite von mindestens 10 km (6,2 Meilen), bis zu 120 km
► Klemmenblock-Stromeingang für industrielle Anwendungen
► Unterstützt Hot-Swapping und Hot-Plugging
► Volldigitale, unkomprimierte Übertragung auf Broadcast-Niveau;
► Super-Optik-Dynamikbereich und keine Anpassung vor der Verwendung erforderlich;
► Glasfaser-WDM/CWDM/DWDM-Technik;
► Industrieller Ultra-Breit-Temperaturbereich (-40℃~+85℃), anpassbar an verschiedene Umgebungen;
Technische Indizes
| Glasfaser-Schnittstelle |
| Faserschnittstelle |
Simplex LC |
| Übertragungsdistanz |
550m-20Km |
| Wellenlänge |
1310nm/1550nm |
| Video |
| Video-Schnittstelle |
BNC |
| Video-Eingangs-/Ausgangsimpedanz |
75Ω |
| Video-Eingangs-/Ausgangsspannung |
Typisch: 1Vpp, Min. 0,5Vpp, Max. 1,5Vpp |
| Video-Bitrate |
Max. 3,2 Gbit/s |
| Differenzielle Verstärkung (10%～90% APL) |
<1% |
| SDI-Formatunterstützung |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-Standard |
270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI) |
| SMPTE425M 3 Gbit/s Mapping (3G-SDI) |
| SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI) |
| Daten |
| Physische Schnittstelle |
Industrieller Standardschraubanschluss |
| Datentyp |
Reverse RS485 |
| Frequenz-/Ratenunterstützung |
Max. 57600 bps für RS485 |
| BER |
<10ˉ9 |
| Elektrisch |
| Netzteil |
AC 110~220V |
| Stromverbrauch |
<15W |
| LED-Anzeige |
| SDI A/B/C/D/E/F/G/H |
SDI-Video |
| PWR |
Stromversorgung |
| Mechanisch |
| Abmessungen (LxBxH) |
19 Zoll 1U (483 x 220 x 44,45 mm) |
| Gewicht |
7 kg/Paar |
| Gehäuse |
Aluminiumgehäuse |
| Montageoptionen |
Rackmontage |
| Umgebung |
| Betriebstemperatur |
-20℃～+70℃ |
| Lagertemperatur |
-40℃～+80℃ |
| Betriebsfeuchtigkeit |
0~95% |
| MTBF |
≥100000 Stunden |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-3GSDI-4BV |
4-Kanal bidirektionales 3G-SDI-Video mit Loop-Out, 20 km, SM, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet |
| LNK-3GSDI-4BV1R |
4-Kanal bidirektionales SDI-Video mit Loop-Out + 1-Kanal RS485 Reverse-Daten, 20 km, SM, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet |
