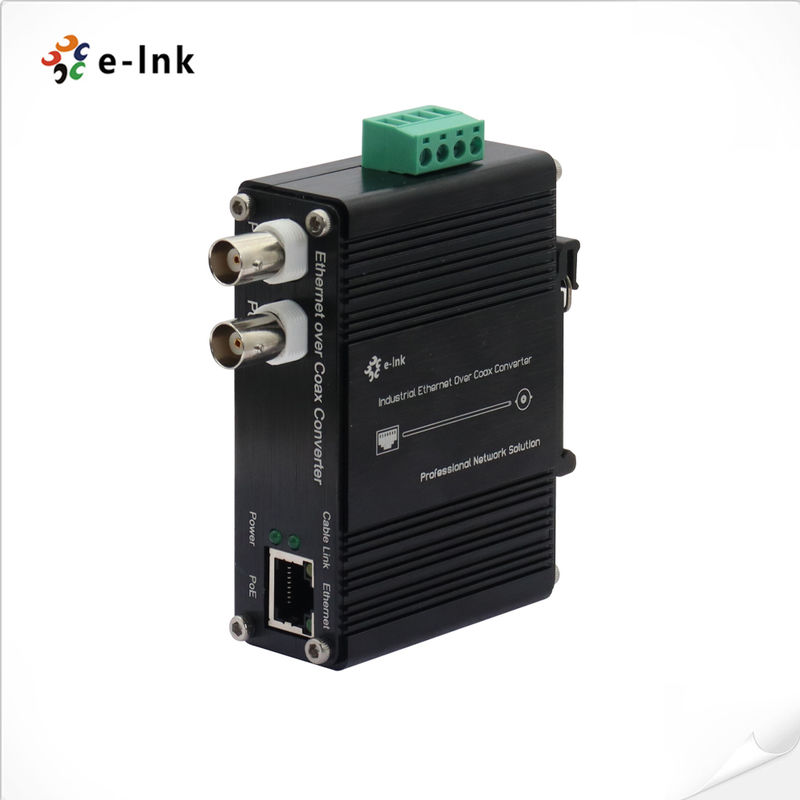

DIN-Rail Industrial 10/100Base-TX Ethernet über Koaxverlängerer
DIN-RailIndustrie 10/100Base-TX EthernetoVer Koaxverlängerer
Modell:LNK-DDie EC110-Serie
Übersicht
Der LNK-DEC110-Serie DIN-Rail Ethernet über Koaxial Converter ist ein neu entwickeltes Ethernet
Erweiterungsgerät: Dieses Gerät ist dafür ausgelegt, das Ethernet-Netzwerksignal und die Leistung über bestehende
Koaxikabel und in der Lage, mehrkanäliges Strom- + Netzwerkdatumssignal live zu übertragen, die maximale Entfernung
2pc BNC-Design unterstützt die Verbindung von 2 Kanalzweigleitungen gleichzeitig
Die Gesamtleistung der Elektrizität beträgt 100 W, jedes BNC max ist 50 W. Netzwerk max-Baudrate ist bis zu
100 Mbps. Es hat einen ausgezeichneten Blitzschutz und Anti-Interferenz.
Ein integriertes intelligentes Automonitoring-Modul auf Branchenniveau (diese Funktion ist optional), diese Funktion kann
machen das Gerät intelligent erkennen Schaltung einzeln, die ganze Zeit automatisch erkennen Netzwerkkommunikation
Wenn eine Verbindung abnormal ist, lässt es das Gerät wiederherstellen, um die Kommunikation zu verknüpfen.
Sie können automatisch sicherstellen, dass die Datenübertragung des Netzwerk-Kommunikationslinks stabil ist.
Netzwerkverbindung, niemals Absturz der Industrie-Netzwerkübertragung.
Diese Serienprodukte werden in der Überwachung von CCTV und der Fernverbreitung von Netzwerken weit verbreitet.
Eigenschaften
Übertragen von 10/100 Mbps Full Duplex Ethernet bis zu 1200 m (ohne PoE) oder 300 m (mit PoE)
Übertragungsmittel: Koaxialkabel (beste), 586B, CAT5e/6
Eintrittsspannung: DC18V~48V (POE: DC48V).
Unterstützung von Power over Coax und Power over Ethernet gleichzeitig.
2pc BNC-Design, Unterstützung für die Verbindung von max. 7 Kanälen
Betrieb: Verwenden Sie das vorhandene Netzwerk, einfach zu installieren, Plug & Play.
¢ Code-Standard: Einhaltung des IEEE802.3 10/100 Basis-TX Ethernet-Standardprotokolls
¢ Fortgeschrittene 128-Bit-AES-verschlüsselte Übertragung und PoE+-Leistungstechnologie
• Ausgezeichneter Schutz: eingebauter vorübergehender Schutz; industrieller Temperaturbereich; hervorragender Blitzschutz und starker Interferenz- und Überspannungsschutz.
Technische Indizes
| Ethernet |
| Normen |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Leistung über Ethernet |
| IEEE802.3at Leistung über Ethernet |
| Verkabelung |
10Base-T: Kategorie 3,4,5, oder höher |
| |
100Base-TX: Kategorie 5 oder höher |
| Höchstdistanz |
Cat5UTP bis zu 100 m |
| Verbindungsstück |
1 x RJ45 |
| Kohäxial |
| Verkabelung |
Kohäxialkabel (75 Ohm) |
| Verbindungsstück |
1 BNC (weiblich) |
| Entfernung |
Bis zu 1200 m (ohne PoE), 300 m (mit PoE) |
| Datenrate |
| Abwärtsverbindung (TX bis RX) |
90 Mbps (max.) |
| Uplink (RX zu TX) |
90 Mbps (max.) |
| Technologie |
Stromleitungskommunikation (PLC) |
| Schutz |
| Umgekehrte Polarität |
Gegenwärtig |
| Elektrische und mechanische Maschinen |
| Eingangsleistung |
Dies ist der Fall, wenn die Leistung von DC18V bis 48V (PoE: |
| Stromverbrauch |
8 W Max. (PoC nicht in Gebrauch) |
| Maximal 60 Watt (Poc in Gebrauch) |
| LED-Anzeiger |
| Leistung (Power) |
RÖT (Anschalten: Licht halten; Ausschalten: Licht ausschalten) |
| Koax (Kabelverbindung) |
GRÜN (Flimmern: Übertragung des Signals) |
| Ethernet |
SPD, LINK/ACT, PoE (Sender) |
| Zentralbank |
| Standards |
IEEE802.3af/at |
| Modus |
Modus B |
| Hafen |
RJ45 |
| Max. Leistung pro Port |
25.5W max. bei RX (Antriebsgerät) |
| 30 W Max. bei TX ((Leistungs-Souring-Ausrüstung) |
| Modus |
Positiv ((VCC+): RJ45 Pin 4,5 |
| Negativ ((VCC-): RJ45 Pin 7,8 |
| Abmessungen (W x D x H) |
95 × 67 × 30 mm |
| Gewicht |
0.5 kg |
| Gehäuse |
Aluminiumgehäuse |
| Umwelt |
| Betriebstemperatur |
-10 ̊C bis 60 ̊C |
| Speichertemperatur |
-40 ̊C bis 85 ̊C (-40 ̊F bis 185 ̊F) |
| Relative Luftfeuchtigkeit |
5% bis 90% nicht kondensierbar |
| MTBF |
> 100 000 Stunden |
| Zulassungen nach Vorschriften |
Einheitliche Prüfverfahren
FCC Teil 15 Klasse A
EN55022 Klasse A
Überspannungsschutz
RJ45: 1KV
BNC: 2KV
Leistung: 500 V
|
Anwendung
Bestellinformationen
| Modell |
Beschreibung |
|
LNK-DEC110-T/R
|
DIN-Rail EoC-Wandler, Übertragungsstrecke 1200 m, einschließlich Sender und Empfänger, ohne Stromversorgungsadapter
|
|
LNK-DEC110P-T/R
|
DIN-Rail EoC-Wandler mit PoE+, 300 m Übertragungsdistanz, einschließlich Sender und Empfänger, ohne Stromversorgungsadapter
|
