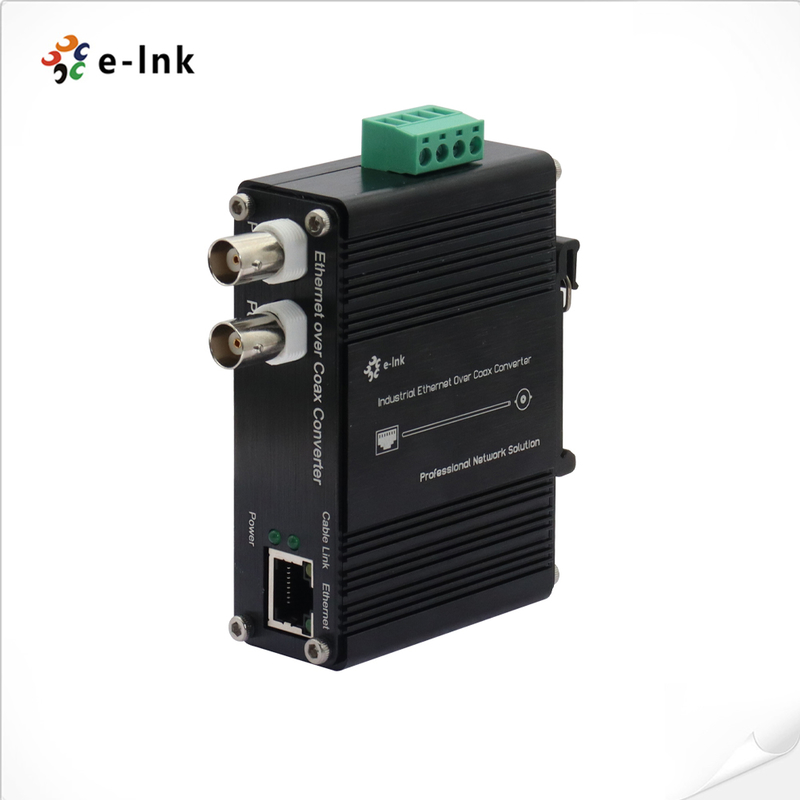

DIN-Rail Industrial 10/100Base-TX Ethernet über Koaxverlängerer
DIN-Rail Industrielles 10/100Base-TX Ethernet over Koax-Extender
Modell: LNK-DEC110 Serie
Übersicht
Die LNK-DEC110 Serie DIN-Rail Ethernet über Koaxial Konverter ist ein neu entwickelter Ethernet
Extender. Dieses Gerät wurde entwickelt, um das Ethernet-Netzwerksignal und die Stromversorgung über bestehende
Koaxialkabel zu erweitern und in der Lage zu sein, Mehrkanal-Strom + Netzwerk-Datensignale live zu übertragen, die maximale Entfernung
beträgt bis zu 1200M (Strom: 300M). 2 Stück BNC-Design unterstützt den Anschluss von 2 Kanal-Abzweigleitungen gleichzeitig
Zeit. Die Gesamtleistung der Elektrizität beträgt 100W, jedes BNC max. 50W. Die maximale Netzwerk-Baudrate beträgt bis zu
100 Mbit/s. Es verfügt über einen hervorragenden Blitzschutz und Anti-Interferenz.
Eingebautes intelligentes Auto-Monitoring-Modul auf Industriestandard (diese Funktion ist optional), diese Funktion kann
das Gerät intelligent die Schaltung einzeln erkennen lassen, jederzeit automatisch die Netzwerkkommunikation erkennen
Ausnahmesituation. Wenn ein Link abnormal ist, lässt es das Gerät automatisch die Kommunikation wiederherstellen
automatisch, um sicherzustellen, dass die Netzwerkkommunikations-Link-Datenübertragung stabil ist. Realisieren Sie wirklich nie Verlust
Netzwerkverbindung, nie Absturz der industriellen Netzwerkübertragung. Gewährleistung der Sicherheit der Überwachungszone.
Diese Serienprodukte werden häufig in der CCTV-Überwachung und der Fernnetzwerkerweiterung eingesetzt.
Merkmale
► Übertragung von 10/100 Mbit/s Vollduplex-Ethernet bis zu 1200 m (ohne PoE) oder 300 m (mit PoE)
► Übertragungsmedien: Koaxialkabel (am besten), 586B, CAT5e/6
► Eingangsspannung: DC18V~48V (POE: DC48V).
► Unterstützung von Power over Coax & Power over Ethernet gleichzeitig.
► 2 Stück BNC-Design, unterstützt den Anschluss von max. 7 Kanal-Abzweigleitungen
► Betrieb: Verwenden Sie das bestehende Netzwerk, einfach zu installieren, Plug & Play. Bequem und effizient.
► Code-Standard: entspricht dem IEEE802.3 10/100 Base-TX Ethernet-Standardprotokoll
► Fortschrittliche 128-Bit-AES-verschlüsselte Übertragung und PoE+-Stromversorgungstechnologie
► Ausgezeichneter Schutz: Eingebauter Transientschutz; industrieller Temperaturbereich. Ausgezeichneter Blitzschutz und stark Anti- Interferenz, Überspannungsschutz.
Technische Indizes
| Ethernet |
| Standards |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power Over Ethernet |
| IEEE802.3at Power Over Ethernet |
| Verkabelung |
10Base-T: Cat 3,4,5 oder höher |
| |
100Base-TX: Cat5 oder höher |
| Maximale Entfernung |
Cat5UTP bis zu 100 m |
| Anschluss |
1 x RJ45 |
| Koaxial |
| Verkabelung |
Koaxialkabel (75 Ohm) |
| Anschluss |
1 BNC (Buchse) |
| Entfernung |
Bis zu 1200 m (ohne PoE), 300 m (mit PoE) |
| Datenrate |
| Downlink (TX zu RX) |
90 Mbit/s (max.) |
| Uplink (RX zu TX) |
90 Mbit/s (max.) |
| Technologie |
Power Line Communication (PLC) |
| Schutz |
| Verpolungsschutz |
Vorhanden |
| Elektrisch und mechanisch |
| Eingangsleistung |
DC18V~48V (PoE: DC48V) |
| Stromverbrauch |
8W max. (PoC nicht in Gebrauch) |
| 60W max. (PoC in Gebrauch) |
| LED-Anzeigen |
| Strom (Power) |
ROT (Eingeschaltet: Dauerlicht; Ausgeschaltet: Licht aus) |
| Koax (Kabelverbindung) |
GRÜN (Flimmern: Signalübertragung) |
| Ethernet |
SPD, LINK/ACT, PoE (Sender) |
| PoE |
| Standard |
IEEE802.3af/at |
| Modus |
B-Modus |
| Anschluss |
RJ45 |
| Max. Leistung pro Anschluss |
25,5 W max. bei RX (gespeistes Gerät) |
| 30 W max. bei TX (Stromversorgungsgerät) |
| Modus |
Positiv (VCC+): RJ45 Pin 4,5 |
| Negativ (VCC-): RJ45 Pin 7,8 |
| Abmessungen (B x T x H) |
95 × 67 × 30 mm |
| Gewicht |
0,5 kg |
| Gehäuse |
Aluminiumgehäuse |
| Umgebung |
| Betriebstemperatur |
-10˚C bis 60˚C (14˚F bis 140˚F) |
| Lagertemperatur |
-40˚C bis 85˚C (-40˚F bis 185˚F) |
| Relative Luftfeuchtigkeit |
5 % bis 90 % nicht kondensierend |
| MTBF |
> 100.000 Std. |
| Zulassungen |
ISO9001
FCC Teil 15 Klasse A
EN55022 Klasse A
Überspannungsschutz
RJ45: 1KV
BNC: 2KV
Stromversorgung: 500V
|
Anwendung
Bestellinformationen
| Modell |
Beschreibung |
|
LNK-DEC110-T/R
|
DIN-Rail EoC Konverter, 1200 m Übertragungsentfernung, einschließlich Sender und Empfänger, ohne Netzteil
|
|
LNK-DEC110P-T/R
|
DIN-Rail EoC Konverter mit PoE+, 300 m Übertragungsentfernung, einschließlich Sender und Empfänger, ohne Netzteil
|
