Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: CE
Modellnummer: LN K-MIDI
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Industrielle Mehrkanal-Serie RS-232/422/485 zum Faser-Konverter-Standard kartonieren das Verpacken
Lieferzeit: 7-10 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 1000000PCS/Month
Speichertemp: |
-40°C zu 85°C |
Abmessungen (LxBxH): |
172mm*167mm*45mm (LxWxH) |
Gewicht: |
4KG |
Betriebstemperatur: |
-10°C zu +75°C |
Speichertemp: |
-40°C zu 85°C |
Abmessungen (LxBxH): |
172mm*167mm*45mm (LxWxH) |
Gewicht: |
4KG |
Betriebstemperatur: |
-10°C zu +75°C |

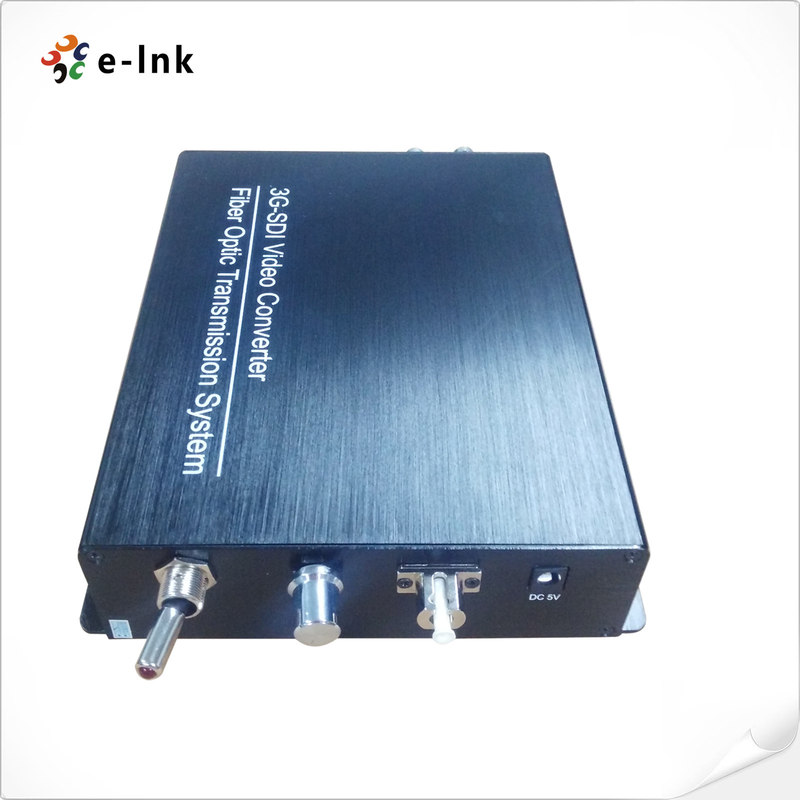

3G Sd SDI Audio-Ethernet Tally Intercom der Faser-Ergänzungs-RS232 RS422 RS485
3G/HD/SD-SDI, RS422, Audio, Ethernet, Tally, Wechselsprechanlage u. Rückkehr-Video über Faser-Mehrfachkoppler
Vorteile:
►Datenraten der Unterstützungs- SMPTE 3G, HD- und SD-SDI
►Behandeln Sie alle pathologischen Muster
►Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
►Mit Direktübertragungs- u. Tally- u. Audio- (Wechselsprechanlage) u. Rückkehrvideo
►10/100 Ethernet
►Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
►Automatisches wiederverschließendes 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Stützsignalart: 270Mbit/s zu 3Gbit/s entsprechend Standards SMPTE 424M, SMPTE 292M und SMPTE 259M, DVB-ASI
►Direkt kompatibel mit System- und Stütz-Datenrs-232, RS-422 und RS-485 Protokollen der Kamera 3G/HD/SD-SDI
►10+Km auf Einmodenfaser oder 300m auf Faser in mehreren Betriebsarten
►Verteilerleistungsaufnahme, heißes abwechselndes Ein- und Auslagern und heiße Verstopfung
►Industrie-Grad der Betriebstemperatur von -10℃to 75℃, das am unterschiedlichen Arbeitsbereich angewendet wird
Sachwortverzeichnisse
| Allgemeine Spezifikationen | |
| Arbeit Temp | -10°C zu +75°C |
| Speichertemp | -40°C zu 85°C |
| Feuchtigkeit | 0 | 95% (kondensationsfrei) |
| Eingangsleistung | DC5V 3A |
| Leistungsaufnahme | 15W |
| Nettogewicht | 4kg |
| Auftrittgröße | 172mm*167mm*45mm (LxWxH) |
| Glasfaser | |
| Wellenlänge | 1310nm/1550nm/CWDM |
| Spitzenleistung | -6~-1dBm |
| Rx-Empfindlichkeit | <-18dbm> |
| Getriebe-Abstand | Inspektions-Faser 10+km, Millimeter Faser 300m |
| Optikstecker | Dal LC /FC/ST/SC/MX/ Lemo/Neutrino (optional) |
| SDI-Input/Output | |
| Signalformat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datenrate | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabel-Gleichstellung | Automatisches Kabel EQ (Kabel der Belhöhle 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI-Schnittstelle | BNC 75 Ohm |
| Wechselsprechanlage | |
| Kamera-Optikadapter | |
| Schnittstelle | 4pin XLR (Mann) /5pin XLR (Frau)/3.5mm Kopfhörersteckfassung |
| Mikrofon | Mic-Input mit Stummem und entkräften |
| Kopfhörer | mit Volumen auf oder ab |
| Audio | Balancen- oder Ungleichgewicht Leitungsstufe |
| Tally | |
| Kamera-Optikadapter | |
| Schnittstelle | Kopf oder 3pin Mini-XLR der Luft 4pin |
| Ertrag | Trockenkontakt-Schließung oder nass +12V |
| Auf: Kurzschluss oder +12V | |
| Weg: offen oder 0V | |
| Fernbedienung | |
| Schnittstelle | Verteiler des Industriestandards |
| Daten | RS422 /RS232/RS485 |
| Ethernet | |
| Hafen | 10/100 Basis-t, Verbindungsstück RJ-45 |
| Arbeitsmodus | Voll- Duplex/Halbduplex |
| Datenrate | 10 M bps u. 100 Ethernet M bps (selbstanpassend) |
Überblick
Die Reihe LN K-MIDI erlaubt Ihnen, 3G, HD oder SD-SDI gemäß SMPTE 424M-2006 zu übertragen, 292 und 259 mit der Fähigkeit, 10/100 Basis--tethernet RS422, Audio, Ethernet, Tally, Wechselsprechanlage u. Rückkehr-Video über Monomode- oder Faser zu übertragen in mehreren Betriebsarten. Alle Nachrichtenkanäle sind gleichzeitig verfügbar. Das System transportiert ein Signal 3G/HD-SDI von der Kamera zur Basisstation und ein Rückholvideo (3G/HD-SDI), Fernsteuerungsdaten, GEN-Verschluss, Wechselsprechanlage, Tally, Audio und 10/100M Ethernet wird auch zur Verfügung gestellt. Das System setzt alle Signale, die für Produktion der Multikamera 3G/HD-SDI auf ein SM/MM benötigt werden, das taktisch ist oder SMPTE hybrides LWL - Kabel und versichert robusten, störungsfreien Zusammenhang auf jedes mögliches Studio oder Fernproduktion.
