Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: ROHS,FCC,CE
Modellnummer: LNK-HD-110
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Paar
Preis: Verhandlungsfähig
Verpackung Informationen: SDI-Faser-Konverter-Standardexportverpackung
Lieferzeit: 5-12 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Paare/Monat
MTBF: |
Stunden ≥100000 |
Montageoptionen: |
Wand-Berg |
Gehäuse: |
Aluminiumfall |
Gewicht: |
0.43KG/pair |
MTBF: |
Stunden ≥100000 |
Montageoptionen: |
Wand-Berg |
Gehäuse: |
Aluminiumfall |
Gewicht: |
0.43KG/pair |
Faser-Konverter des Wand-Berg-270Mbit 1.48Gbit 3Gbit SDI mit Aluminiumfall
3G/HD-SDI zum Faser-Konverter
SDI-Faser-Optikkonverter-Vorteile
►Jeder Kanal umfasst 8-Kanal-Audio eingebettet
►Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
►Automatisches Reblockierungs270mbit/s - 1.48Gbit/s - 3Gbit/s
►Direkt kompatibel mit HD-SDI Kamerasystemen
►Lange Getriebefähigkeit mindestens 10 Kilometer (6.2miles), bis 80 Kilometer
►Verteilerleistungsaufnahme; Heißes Tauschen und heißer Stecker;
►Waagerecht ausgerichtetes Getriebe der vollen digitalen Nichtkompressionssendung;
►Superoptikdynamikwerte und frei von der Anpassung;
►Optik-WDM/CWDM/DWDM Technik der Faser;
►1000M Getriebe aus optischen Fasern, einfach für Aktualisierung;
►ultra-breite Temperaturspanne der Wirtschaftszweigebene (- 40℃~+85℃), anwendbar zur verschiedenen Umwelt;
Sachwortverzeichnisse
| Optische Schnittstelle der Faser | |
| Faserschnittstelle | Simplex-FC |
| Getriebeabstand | 550m-20Km |
| Wellenlänge | 1310nm/1550nm |
| Video | |
| Videoschnittstelle | BNC |
| Videoinput/output Widerstand | 75Ω |
| Videoeingang/setzte heraus Spannung | Typisch: 1Vpp, minimales 0.5Vpp, maximales 1.5Vpp |
| Videoübertragungsgeschwindigkeit | Maximales 3.2Gb/s |
| Differenzialer Gewinn (10%~90% APL) | <1> |
| Video-SDI-Standard | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Diagramm (3G-SDI) | |
| Serielle Schnittstelle SMPTE424M 3Gb/s (3G-SDI) | |
| Daten | |
| Körperliche Schnittstelle | Industriestandardschraubklemme |
| Datentyp | Rückwärtsrichtung RS422/RS485 |
| Unterstützung der Frequenz/Rate |
Max. 115200bps für RS422 Max. 57600bps für RS485 |
| BRUSTBEEREN | <10>9 |
| Elektrisch | |
| Energieadapter | DC 5~25V |
| Leistungsaufnahme | <5w> |
| LED-Indikator | |
| P/S | Stromversorgung |
| DAT | Daten |
| Mechanisch | |

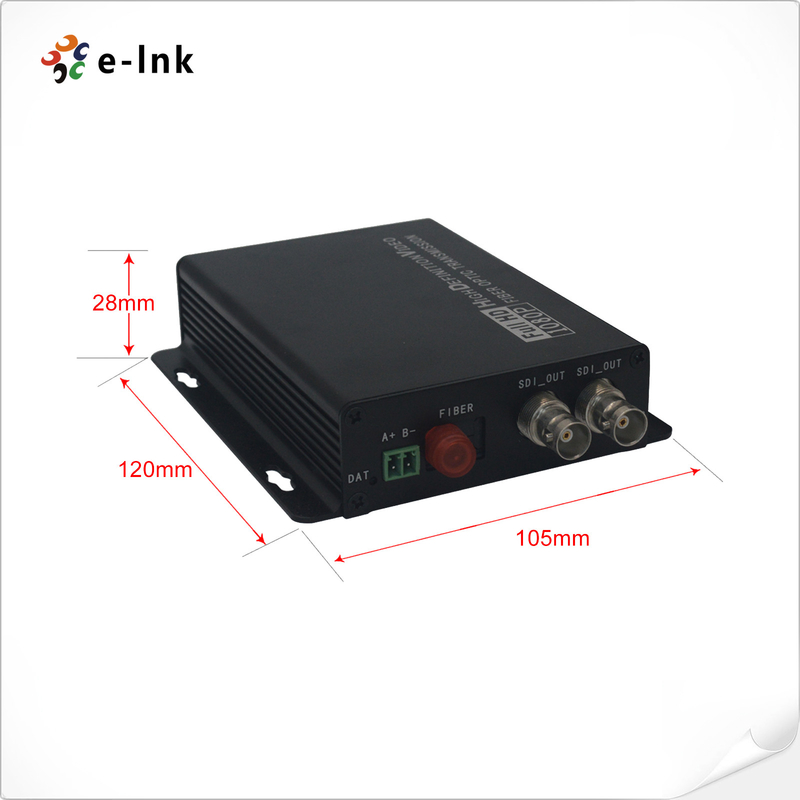

| Maße (LxWxH) | 120 x 105 x 28 Millimeter |
| Gewicht | 0.43KG/pair |
| Gehäuse | Aluminiumfall |
| Befestigungsmöglichkeiten | Wand-Berg |
| Umweltsmäßig | |
| Betriebstemperatur | -20℃~+70℃ |
| Lagertemperatur | -40℃~+80℃ |
| Arbeitsfeuchtigkeit | 0~95% |
| MTBF | Stunden ≥100000 |
Überblick
LNK-HD-110 u. LNK-3G-110 Faser-Konverter der Reihen-3G/HD-SDI stützt 1 Kanal 3G/HD-SDI Video (Audio eingebettet) u. hob das Datensignal RS422/485 auf, das über Faserlichtleiterkabel übertragen wird und überwacht das Signal am Ort über einem Ertrag der Schleife 3G/HD-SDI. E-Verbindung 3G/HD-SDI Video über Faser-Konvertern umfasst einen Übermittler und einen Empfänger für Signal 1080P 3G/HD-SDI.
Einrichtungs-Informationen
| Modell | Beschreibung |
| LNK-HD-110-20 | HD-SDI zum Faser-Konverter mit Daten und Schleife der Rückseite RS422 heraus, SMF, FC-Faser-Verbindungsstück 20KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare |
| LNK-3G-110-20 | 3G-SDI zum Faser-Konverter mit Daten und Schleife der Rückseite RS422 heraus, SMF, FC-Faser-Verbindungsstück 20KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare |
