Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: ROHS,FCC,CE
Modellnummer: LNK-M3G-1V Reihe
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Paar
Preis: Verhandlungsfähig
Verpackung Informationen: SDI-Faser-Konverter-Standardexportverpackung
Lieferzeit: 5-12 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Paare/Monat
P/T: |
Stromversorgung |
MTBF: |
Stunden ≥100000 |
Abmessungen: |
80 x 40 x 20 Millimeter |
Gewicht: |
0.8KG/pair |
P/T: |
Stromversorgung |
MTBF: |
Stunden ≥100000 |
Abmessungen: |
80 x 40 x 20 Millimeter |
Gewicht: |
0.8KG/pair |

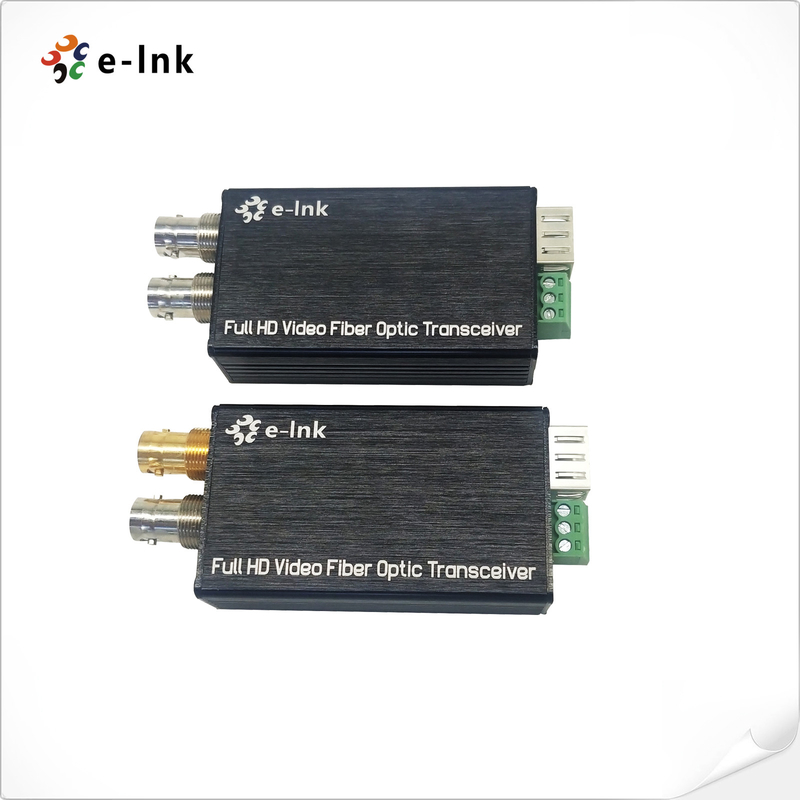

3G SDI Mini-Konverter Glasfaser mit Tally oder RS485
Mini-Typ 3G-SDI-Faser-Konverter mit Tally- oder Reverse-RS485
Vorteile des SDI-Glasfaserkonverters
Jeder Kanal enthält 8-Kanal-Audio eingebettet;
- automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A);
️ Automatisches Zurückschalten 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Direkt kompatibel mit HD-SDI-Kamerasystemen
¢ Übertragungsfähigkeit bis zu 80 km
️ Warmwechsel und Warmstecker;
¢ Verarbeitung aller pathologischen Muster, volldigitale Übertragung ohne Komprimierung
- LED-Statusanzeige zur Überwachung der Arbeitsbedingungen;
- superoptischer dynamischer Bereich und ohne Einstellung;
CWDM-Wellenlängen von 1470 bis 1610 nm optional;
industrielle Temperaturbereiche (-20°C bis +70°C), die sich an verschiedene Umgebungen anpassen lassen;
Technische Indizes
| Glasfaser-Schnittstelle | |
| Glasfaserschnittstelle | Einfach LC |
| Übertragungsdistanz | 550 m bis 20 km |
| Wellenlänge | 1310 nm/1550 nm |
| Video | |
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
| Unterstützung des SDI-Formats | 625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Kartierung | |
| SMPTE424M 3Gb/s serielle Schnittstelle | |
| Daten | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Tally oder Reverse RS485 |
| Frequenz/Rate-Unterstützung |
Max. 115200bps für RS422 |
| Berücksichtigung | < 109 |
| Elektrotechnik | |
| Stromadapter | Gleichspannung 5 ~ 25 V |
| Stromverbrauch | < 5 W |
| LED-Anzeiger | |
| SDI | SDI-Video |
| Z/T | Stromversorgung |
| Mechanische | |
| Abmessungen (LxWxH) | 80 x 40 x 20 mm |
| Gewicht | 1 kg/Paar |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | Schreibtisch |
| Umwelt | |
| Betriebstemperatur | -20°C+70°C |
| Speichertemperatur | -40°C+80°C |
| Arbeitsfeuchtigkeit | 0~95% |
| MTBF | ≥100000 Stunden |
Übersicht
LNK-M3G-1V-Serie Mini-Typ 3G/HD-SDI Fiber Converter unterstützt 1-Kanal 3G/HD-SDI Video (audio eingebettet) & Tally oder Reverse RS485 Signal über Glasfaserkabel übertragen,und überwacht das Signal lokal über einen 3G/HD-SDI-SchleifenE-Link 3G/HD-SDI Video über Faserkonverter umfasst einen Sender und einen Empfänger für 1080P 3G/HD-SDI-Signal.
Bestellinformationen
| Modell | Beschreibung |
| LNK-M3G-1V1T-MM | Mini-Typ 3G-SDI-FaserkonvertermitTally und Loop-out, MMF, LC Fiber Connector 500 Meter, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1D-MM | Mini-Typ 3G-SDI-Faser-Konverter mit Umkehr-RS485 und Loop-out, MMF, LC Fiber Connector 500 Meter, einschließlich Sender und Empfänger, für Paare |
| LNK-M3G-1V1T-20 | Mini-Typ 3G-SDI-zu-Faser-Konverter mit Tally und Loop-out, SMF, LC-Faser-Anschluss 20KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1D-20 | Mini-Typ 3G-SDI-Faser-Konverter mit Reverse RS485 und Loop-out, SMF, LC Fiber Connector 20KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1T-40 | Mini-Typ 3G-SDI-Faser-Konverter mit Tally und Loop-out, SMF, LC Fiber Connector 40KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1D-40 | Mini-Typ 3G-SDI-zu-Faser-Konverter mit Reverse RS485 und Loop-out, SMF, LC Fiber Connector 40KM, einschließlich Sender und Empfänger, verwendet in Paaren |
