Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: CE
Modellnummer: LNK-3GSDI-4V1D4T
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1pair
Preis: USD789/pair
Verpackung Informationen: 3G-SDI zum Faser-Konverter-Standard kartonieren das Verpacken
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 10000pair/Month
Eingang: |
4 x SDI |
Verbinder: |
FC/SC/LC/ST |
Daten: |
Max. 57600bps für RS485 |
Temperatur: |
-10℃~+55℃ |
MTTF: |
>100000 Stunden |
Leistung: |
1A@12VDC |
Eingang: |
4 x SDI |
Verbinder: |
FC/SC/LC/ST |
Daten: |
Max. 57600bps für RS485 |
Temperatur: |
-10℃~+55℃ |
MTTF: |
>100000 Stunden |
Leistung: |
1A@12VDC |

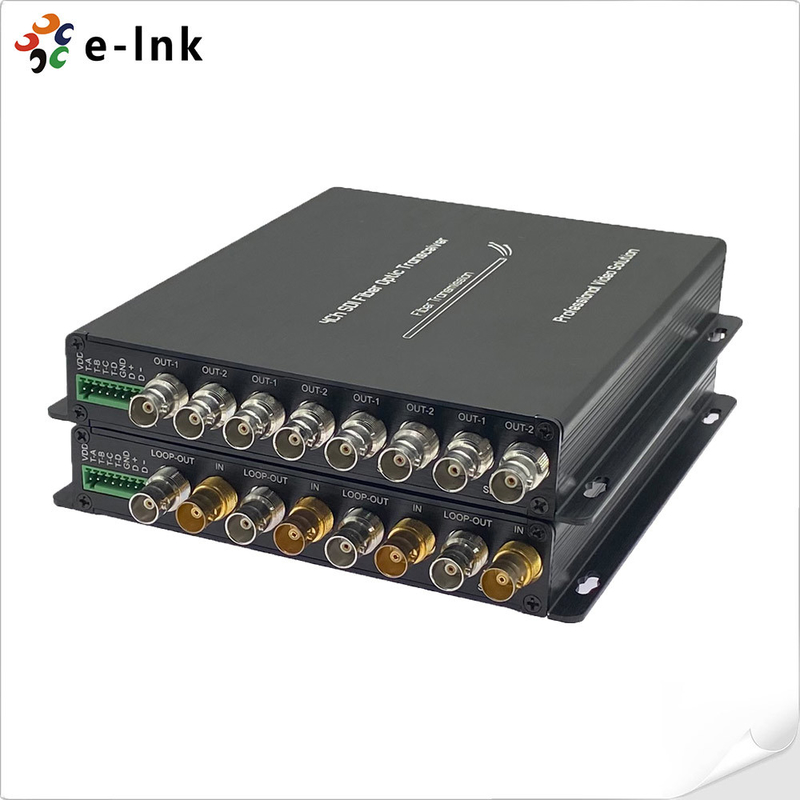

4-Kanal-3G-SDI-Glasfaserkonverter mit RS485 und Tally
3G-SDI-zu-Glasfaser-Konverter Vorteile:
4-Kanal-3G/HD-SDI-Videoübertragung über Glasfaser
Automatischer Kabelausgleich zur Sicherstellung der Signalintegrität
Automatisches Reclocking 270Mbit/s - 1,48Gbit/s-3Gbit/s
Direkt kompatibel mit 3G/HD-SDI-Kamerasystemen und unterstützt 4-Kanal-Loop-Ausgang
Lange Übertragung bis zu 20 km (12,5 Meilen) (andere Entfernung optional)
Unterstützt 4-Kanal-Tally
Vollständig digitale Übertragung auf Broadcast-Ebene ohne Komprimierung;
Unterstützt 1-Kanal rückwärts RS485 und 4-Kanal-Tally;
Arbeitstemperaturbereich (-10℃~+55℃)
3G-SDI-zu-Glasfaser-Konverter Spezifikationen
| SDI-Eingang | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI und Telekommunikation/Datenkommunikation |
| 270 Mbit/s - 1,48 Gbit/s – 3 Gbit/s | |
| Eingabenummer: 4 | |
| Reflexionsverlust: >15 dB | |
| Gleichgewicht: 0–150 m bei 3 Gb/s | |
| Anschluss: BNC | |
| Optik | Kanal 1 |
| Typ: Singlemode | |
| Übertragungsreichweite: 20 km (andere Entfernung optional) | |
| Reflexionsverlust: > 15dB | |
| Dithering: < 0,2 UI | |
| Stecker: FC/UPC (SC, LC, ST optional) | |
| SDI-Ausgang | Ausgangsnummer: 4 |
| Signalpegel: 800 mV nominal | |
| Anstiegs-/Abfallzeit: 200 ps Anzeige | |
| Überschwingen: < 10 % Amplitude | |
| Reflexionsverlust: >15dB | |
| Dithering: < 0,2 UI | |
| Anschluss: 75Ω BNC | |
| Daten | 1 Kanal RS-485 (Voll-/Halbduplex) und unterstützt NRZ, RZI und Manchester |
| max.57600 bps für RS485 | |
| Anschluss: Schraubklemme nach Industriestandard | |
| 4-Kanal-Tally: A, B, C, D | |
| Leistungs- und Umgebungsanzeige | Betriebstemperatur: -10℃～＋55℃ |
| Leistungsaufnahme: 1 A bei 12 VDC | |
| EMI/RFI: erfüllt FCC Teil 15 Klasse A, EU-EMV-Standard | |
| Durchschnittliche störungsfreie Zeit: >100000 Stunden | |
| SDI-Videoformat wird unterstützt |
625/25 PAL;525/29,97NTSC;525/23,98NTSC;720p50;720p59,94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59,94; |
Die LNK-3GSDI-4V1DT-Serie unterstützt 4-Kanal-HD/3G-SDI-Standard-High-Definition-Videosignale sowie RS485- und Tally-Signale
über einzelne Glasfaserkabel übertragen.
Bestellinformationen
| LNK-HDSDI-4V1D4T | 4-Kanal-HD-SDI-Video mit Loop-Ausgang + 1 Kanal RS485 rückwärts + 4-Kanal-Tally, SM 20 km, FC, einschließlich 1 Sender und 1 Empfänger, paarweise verwendet |
| LNK-3GSDI-4V1D4T | 4-Kanal-3G-SDI-Video mit Loop-Ausgang + RS485 rückwärts + 4-Kanal-Tally, SM 20 km, FC, einschließlich 1 Sender und 1 Empfänger, paarweise verwendet |
