Einzelheiten zum Produkt
Herkunftsort: CHINA
Markenname: E-link
Zertifizierung: CE
Modellnummer: LNK-M12G-1V1T1D-20
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1pair
Preis: USD399/pair
Verpackung Informationen: 12G-SDI zum Faser-Konverter-Standard kartonieren das Verpacken
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 100000pair/Month
Eingang: |
1 x 12G-SDI auf BNC |
Ausgabe: |
1 Schleife-heraus x 12G-SDI auf BNC, 1 Glasfaser x LC |
Entschließungsstrecke: |
3840* 2160@60Hz |
Ertragkabelspezifikation: |
≤ 70m@12G SDI Belden 1694A |
Lichtwellenleiterübertragungsbandbreite: |
270MHz~12GHz |
Leistung: |
5-15 VDC |
Eingang: |
1 x 12G-SDI auf BNC |
Ausgabe: |
1 Schleife-heraus x 12G-SDI auf BNC, 1 Glasfaser x LC |
Entschließungsstrecke: |
3840* 2160@60Hz |
Ertragkabelspezifikation: |
≤ 70m@12G SDI Belden 1694A |
Lichtwellenleiterübertragungsbandbreite: |
270MHz~12GHz |
Leistung: |
5-15 VDC |

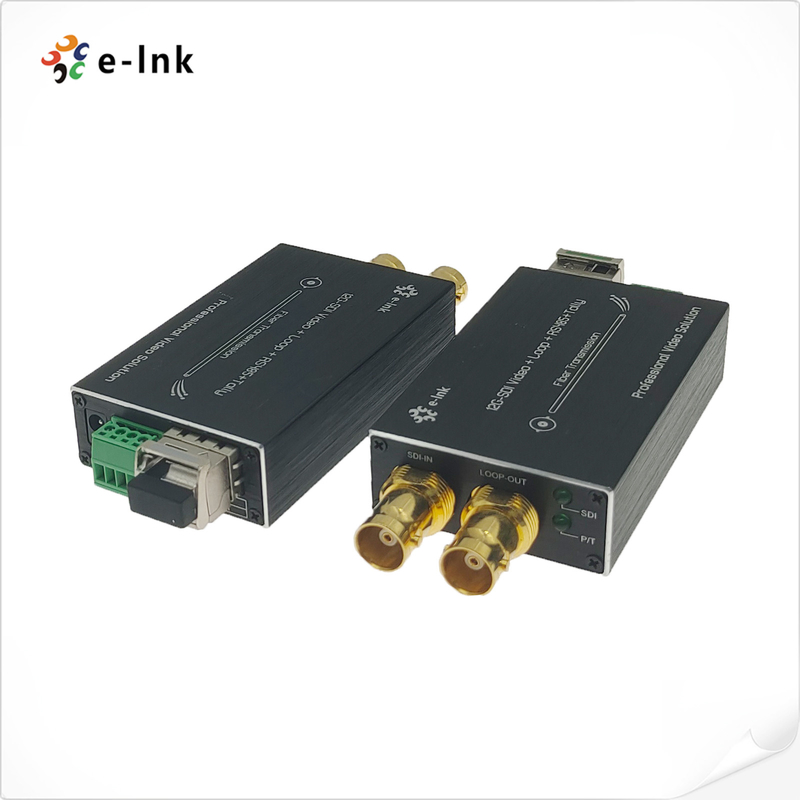

Mini-12G-SDI-zu-Glasfaser-Konverter mit TallyundRS485
12G-SDI-zu-Glasfaser-Konverter Vorteile:
Jeder SDI-Kanal enthält eingebettetes 8-Kanal-Audio
Automatischer Kabelausgleich zur Sicherstellung der Signalintegrität
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD)
Direkt kompatibel mit 12G/6G/3G-SDI-Kamerasystemen
Lange Übertragungsfähigkeit mindestens 10 km (6,2 Meilen), bis zu 80 km
Unterstützt Tally und Backward RS485 Unterstützt Hot-Swapping und Hot-Plugging
12G-SDI-zu-Glasfaser-Konverter Spezifikationen
| SDI-Eingang | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI und Telekommunikation/Datenkommunikation |
| 270 Mbit/s - 1,48 Gbit/s – 3 Gbit/s | |
| Eingabenummer: 4 | |
| Reflexionsverlust: >15 dB | |
| Gleichgewicht: 0–150 m bei 3 Gb/s | |
| Anschluss: BNC | |
| Optik | Kanal 1 |
| Typ: Singlemode | |
| Übertragungsreichweite: 20 km (andere Entfernung optional) | |
| Reflexionsverlust: > 15dB | |
| Dithering: < 0,2 UI | |
| Stecker: FC/UPC (SC, LC, ST optional) | |
| SDI-Ausgang | Ausgangsnummer: 4 |
| Signalpegel: 800 mV nominal | |
| Anstiegs-/Abfallzeit: 200 ps Anzeige | |
| Überschwingen: < 10 % Amplitude | |
| Reflexionsverlust: >15dB | |
| Dithering: < 0,2 UI | |
| Anschluss: 75Ω BNC | |
| Daten | 1 Kanal RS-485 (Voll-/Halbduplex) und unterstützt NRZ, RZI und Manchester |
| max.57600 bps für RS485 | |
| Anschluss: Schraubklemme nach Industriestandard | |
| 4-Kanal-Tally: A, B, C, D | |
| SDI-Videoformat wird unterstützt |
625/25 PAL;525/29,97NTSC;525/23,98NTSC;720p50;720p59,94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59,94; |
Der Mini-12G-SDI-Glasfaserkonverter der LNK-M12G-1V1T1D-Serie unterstützt 1-Kanal-12G-Video (Audio eingebettet), 1-Kanal-Tally-Signal
und 1-Kanal-Rückwärts-RS485, übertragen über Glasfaserkabel, und überwachen Sie das Signal lokal über einen 12G-Schleifenausgang.
E-Link 12G Video over Fiber Converter beinhaltet einen Sender und einen Empfänger für
HDTV 4K*2K (3840*2160@60Hz), 1080P,1080I, 720P.
Bestellinformationen
| Modell | Beschreibung |
| LNK-M12G-1V1T1D-20 | Mini-12G-SDI-zu-Glasfaser-Konverter mit Tally, Reverse RS485 und Loop-Out, SMF, LC-Glasfaseranschluss 20 km, einschließlich Sender und Empfänger, paarweise verwendet |
