Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: ISO9001
Modellnummer: LNK-3GSDI-4BV Reihe
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Einheit
Preis: Verhandlungsfähig
Verpackung Informationen: Faser-Medien-Konverter-Standardpaket
Lieferzeit: 5-10 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Faser-Schnittstelle: |
Simplex-LC |
Getriebeabstand: |
550m-20Km |
Wellenlänge: |
1310nm/1550nm |
Stromversorgung: |
Wechselstrom 110~220V |
Leistungsaufnahme: |
<15w> |
GRÖSSE: |
19inch 1U (483 x 220 x 44.45mm) |
Faser-Schnittstelle: |
Simplex-LC |
Getriebeabstand: |
550m-20Km |
Wellenlänge: |
1310nm/1550nm |
Stromversorgung: |
Wechselstrom 110~220V |
Leistungsaufnahme: |
<15w> |
GRÖSSE: |
19inch 1U (483 x 220 x 44.45mm) |

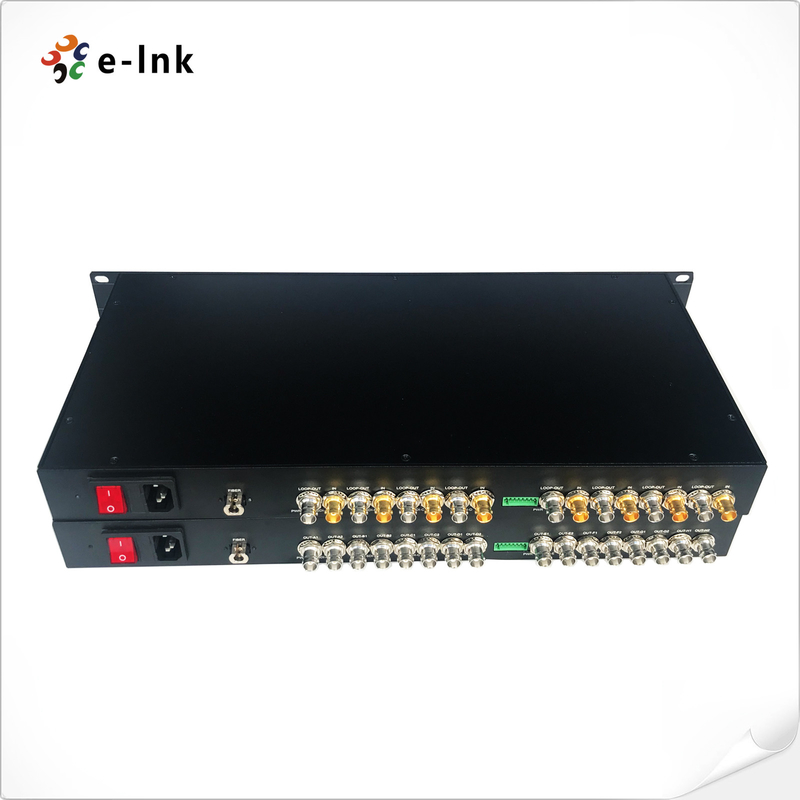

Video 4 Kanal-bidirektionales 3G-SDI über Faser-Konverter-Video-Sendung
SDI-Faser-Konverter-Vorteile
Überblick
LNK-3GSDI-4BV Reihe stützt hochauflösende Standardvideosignal 4 das bidirektionale 3G-SDI des Kanals, das über einzelnes Faserlichtleiterkabel übertragen wird und überwacht das Signal am Ort über einem Ertrag der Schleife 3G/HD-SDI. E-Verbindung 3G-SDI Video über Faser-Konvertern umfasst einen Übermittler und einen Empfänger für Signal 1080P 3G-SDI. E-Verbindung 3G-SDI Faser-Konverter können Video, 1-Ch Daten der Rückseite RS-485, Signal gleichzeitig übertragen 4-Ch bidirektionales 3G-SDI durch eine einzelne Glasfaser. Die Videoqualität bis zum Sendungsstandard, Audioqualität bis zum CD-Niveau stützt Rück-Format des Datenaustauschs RS-485.
Auftrags-Informationen
| Modell | Beschreibung |
| LNK-3GSDI-4BV | Video 4-Ch bidirektionales 3G-SDI mit Schleife-heraus, 20km, Inspektion, FC, einschließlich 1 Übermittler u. 1 Empfänger, benutzt durch Paare |
| LNK-3GSDI-4BV1R | 4-Ch bidirektionales SDI Video mit Schleife-heraus + 1-Ch RS485 Rückseiten-Daten, 20km, Inspektion, FC, einschließlich 1 Übermittler u. 1 Empfänger, benutzt durch Paare |
Spezifikationen
| Optische Schnittstelle der Faser | |
| Faserschnittstelle | Simplex-LC |
| Getriebeabstand | 550m-20Km |
| Wellenlänge | 1310nm/1550nm |
| Video | |
| Videoschnittstelle | BNC |
| Videoinput/output Widerstand | 75Ω |
| Videoinput/output Spannung | Typisch: 1Vpp, minimales 0.5Vpp, maximales 1.5Vpp |
| Videoübertragungsgeschwindigkeit | Maximales 3.2Gb/s |
| Differenzialer Gewinn (10%~90% APL) | <1> |
| SDI-Formatunterstützung | 625/25 KAMERAD |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-Standard | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Diagramm (3G-SDI) | |
| Serielle Schnittstelle SMPTE424M 3Gb/s (3G-SDI) | |
| Daten | |
| Körperliche Schnittstelle | Industriestandardschraubklemme |
| Datentyp | Rück-RS485 |
| Unterstützung der Frequenz/Rate | Max. 57600bps für RS485 |
| BRUSTBEEREN | <10>9 |
| Elektrisch | |
| Energieadapter | Wechselstrom 110~220V |
| Leistungsaufnahme | <15w> |
| LED-Indikator | |
| SDI A/B/C/D/E/F/G/H | SDI-Video |
| PWR | Stromversorgung |
| Mechanisch | |
| Maße (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Gewicht | 7KG/pair |
| Gehäuse | Aluminiumfall |
| Befestigungsmöglichkeiten | Gestellberg |
| Umweltsmäßig | |
| Betriebstemperatur | -20℃~+70℃ |
| Lagertemperatur | -40℃~+80℃ |
| Arbeitsfeuchtigkeit | 0~95% |
| MTBF | Stunden ≥100000 |
