Einzelheiten zum Produkt
Herkunftsort: China
Markenname: E-link
Zertifizierung: CE,FCC,RoHs
Modellnummer: LNK-M3G-1V1D-20
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1Pairs
Preis: negotiate
Verpackung Informationen: SDI-Faser-Konverter-Standardexportverpackung
Lieferzeit: 3-6 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 10000pairs/day
Datentyp: |
Rückwärts RS485 (optional) |
Betriebstemperatur: |
-40℃~85℃ |
Lagertemperatur: |
-40°C/80°C |
Stromverbrauch: |
2 W (max.) |
Macht: |
5-15 VDC |
Bandbreite der optischen Übertragung: |
270MHz12GHz |
Abmessungen (LxWxH): |
80 x 40 x 20 (Millimeter) |
Datentyp: |
Rückwärts RS485 (optional) |
Betriebstemperatur: |
-40℃~85℃ |
Lagertemperatur: |
-40°C/80°C |
Stromverbrauch: |
2 W (max.) |
Macht: |
5-15 VDC |
Bandbreite der optischen Übertragung: |
270MHz12GHz |
Abmessungen (LxWxH): |
80 x 40 x 20 (Millimeter) |
industrielle Temperaturbereiche (-20°C bis +70°C), die sich an verschiedene Umgebungen anpassen lassen;
Übersicht

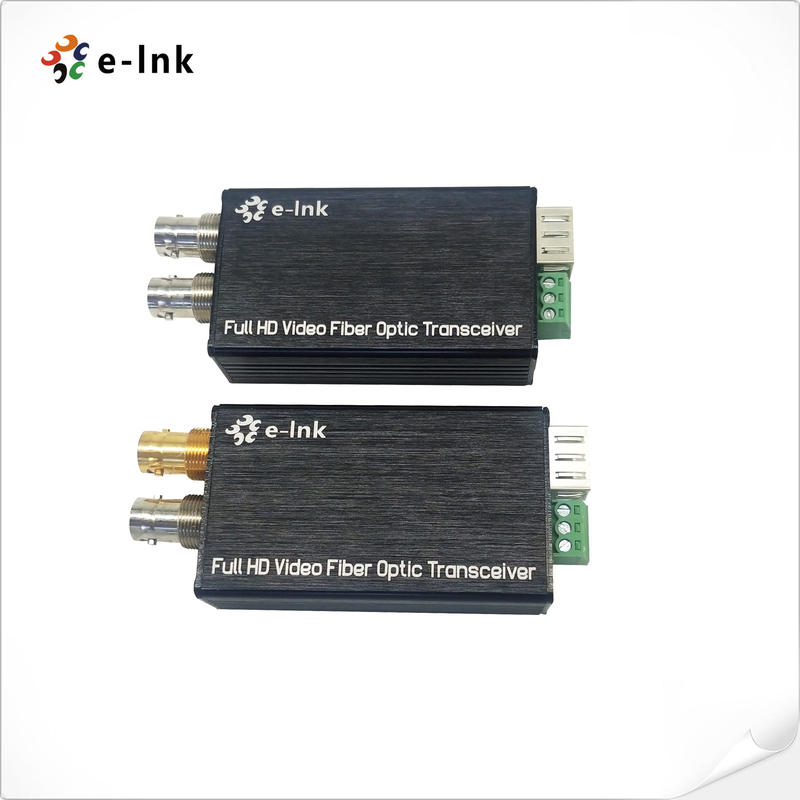

LNK-M3G-1V-Serie Mini-Typ 3G/HD-SDI-Faser-Konverter unterstützt 1-Kanal 3G/HD-SDI-Video
(audio eingebettet) & Tally oder Reverse RS485 Signal übertragen über Glasfaserkabel, und überwachen Sie die
E-Link 3G/HD-SDI Video über Glasfaserkonverter beinhaltet
ein Sender und ein Empfänger für 1080P 3G/HD-SDI-Signal.
Technische Indizes
| Glasfaser-Schnittstelle | |
| Glasfaserschnittstelle | Einfach LC |
| Übertragungsdistanz | 550 m bis 20 km |
| Wellenlänge | 1310 nm/1550 nm |
| Video | |
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
| Unterstützung des SDI-Formats | 625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Kartierung | |
| SMPTE424M 3Gb/s serielle Schnittstelle | |
| Daten | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Tally oder Reverse RS485 |
| Frequenz/Rate-Unterstützung |
Max. 115200bps für RS422 Max. 57600bps für RS485 |
| Berücksichtigung | < 109 |
| Elektrotechnik | |
| Stromadapter | Gleichspannung 5 ~ 25 V |
| Stromverbrauch | < 5 W |
| LED-Anzeiger | |
| SDI | SDI-Video |
| Z/T | Stromversorgung |
| Mechanische | |
| Abmessungen (LxWxH) | 80 x 40 x 20 mm |
| Gewicht | 1 kg/Paar |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | Schreibtisch |
| Umwelt | |
| Betriebstemperatur | -20°C+70°C |
| Speichertemperatur | -40°C+80°C |
| Arbeitsfeuchtigkeit | 0~95% |
| MTBF | ≥100000 Stunden |
Anwendung
Bestellinformationen
| Modell | Beschreibung |
| LNK-M3G- 1V1T-MM | Mini-Typ 3G-SDI-Fiber-Konverter mit Tally und Loop-out, MMF, LC Fiber Connector 500 Meter, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G- 1V1D-MM | Mini-Typ 3G-SDI-Faserkonverter mit Reverse RS485 und Loop-out, MMF, LC Fiber Connector 500 Meter, einschließlich Sender und Empfänger, für Paare |
| LNK-M3G-1V1T-20 | Mini-Typ 3G-SDI-Faser-Konverter mit Tally und Loop-out, SMF, LC-Faser-Anschluss 20 km, einschließlich Sender und Empfänger, für die Paare verwendet werden |
| LNK-M3G-1V1D-20 | Mini-Typ 3G-SDI-zu-Faser-Konverter mit Reverse RS485 und Loop-out, SMF, LC Fiber Connector 20KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1T-40 | Mini-Typ 3G-SDI-Faser-Konverter mit Tally und Loop-out, SMF, LC Fiber Connector 40KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-M3G-1V1D-40 | Mini-Typ 3G-SDI-zu-Faser-Konverter mit Reverse RS485 und Loop-out, SMF, LC Fiber Connector 40KM, einschließlich Sender und Empfänger, verwendet in Paaren |
