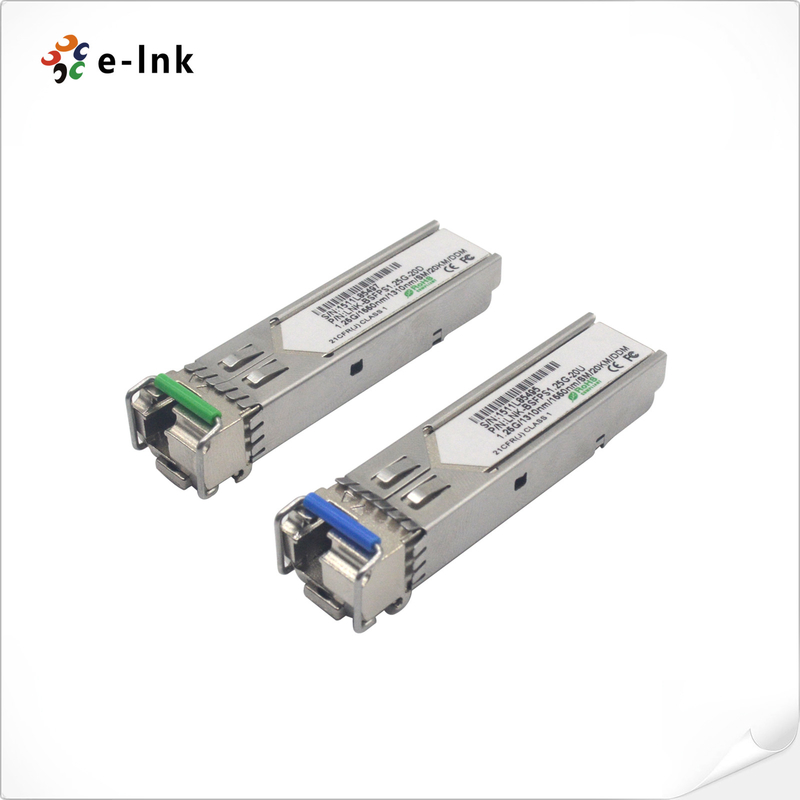

1.25Gbps SFP-Bidirectional Transceiver, 20km Reichweite 1310nm TX / 1490nm RX

Name: 1.25Gbps SFP-Bidirectional Transceiver, 20km Reichweite 1310nm TX / 1490nm RX
Brand: E-link China Technology Co.,LTD
SKU: E-Link SFP-BIDI
Price: 369.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: E-link

Zertifizierung: ISO9001 / CE / RoHS / FCC

Modellnummer: E-Link SFP-BIDI

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1Pair

Preis: Negotiate

Verpackung Informationen: Glasfaserausrüstung Standardkartonverpackung

Lieferzeit: 1-3 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, PayPal

Versorgungsmaterial-Fähigkeit: 1000000 Stück/Monat

Beste Preis

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      20 km Reichweite SFP-Bidirectional-Transceiver, 1.25Gbps SFP-Bidirectionaler Transceiver, 1310nm TX SFP-Bidirectional-Transceiver


Datenrate:	Gigabit Ethernet1.25G	Schräger Strom:	0 bis 100 mA
Arbeitstemperatur:	0 bis +70	Radius der Krümmung:	≥40mm
TX-Energie:	-5 bis 0 dBm	rx Energie:	-23 bis -3 dBm

Datenrate:	Gigabit Ethernet1.25G
Schräger Strom:	0 bis 100 mA
Arbeitstemperatur:	0 bis +70
Radius der Krümmung:	≥40mm
TX-Energie:	-5 bis 0 dBm
rx Energie:	-23 bis -3 dBm

Beschreibung

1.25Gbps SFP-Bidirectional Transceiver, 20km Reichweite 1310nm TX / 1490nm RX

1.25Gbps SFP-Bidirectional Transceiver, 20km Reichweite 1310nm TX / 1490nm RX

Zubehör für GlasfasernVorteile:

Doppeldatenrate von 1,25 Gbps/1,063 Gbps
1310 nm DFB-Laser und PIN-Fotodetektor für eine Übertragung über 20 km
Einheitlich mit SFP MSA und SFF-8472 mit simplex LC
Digitale Diagnoseüberwachung:
Innen- oder Außenkalibrierung
Kompatibel mit SONET OC-24-LR-1
Kompatibel mit RoHS
+3,3V Einzelstromversorgung
Betriebsfalltemperaturbereich von
0°C bis +70°C (kommerzielle) oder -40°C bis +85°C (industrielle)

Übersicht

Die SFP-BIDI-Transceiver sind leistungsstarke, kostengünstige Module, die eine doppelte Datenrate unterstützen

Die Übertragungsdistanz beträgt 20 km mit SMF.

Der Transceiver besteht aus drei Teilen: einem DFB-Laser-Sender, einer PIN-Fotodiode

mit einem Transimpedanzvorverstärker (TIA) und einer MCU-Steuerungseinheit.

Sicherheitsanforderungen.

Die Transceiver sind mit SFP Multi-Source Agreement (MSA) und SFF-8472 kompatibel.

Informationen, siehe SFP MSA

Modulblockdiagramm

Anwendung

Gigabit-Ethernet

Glasfaserkanal

Wechseln auf Schaltfläche

Umgeschaltete Backplane-Anwendungen

Router-Server-Schnittstelle

andere optische Übertragungssysteme

Technische Parameter

Parameter		Symbol		Min.	Typisch	Maximal	Einheit	Anmerkungen
Übertrager
Zentralwellenlänge			Lc	1290	1310	1330	m
Spektralbreite (-20 dB)			∆λ			1	m
Verhältnis zur Unterdrückung der Seitenlage			SMSR	30			dB
Durchschnittliche Ausgangsleistung			Schnüren	- 5		0	dBm	1
Aussterbungsquote			Notfall	9			dB
Optische Aufstiegs-/Abstiegszeit (20% bis 80%)			t_r/t_f			0.26	n
Dateneingabe-Swingdifferential			V_In	400		1800	mV	2
Eintrittsdifferenzimpedanz			Z_In	90	100	110	Ohm
TX deaktivieren	Deaktivieren			2.0		Vcc	V
TX deaktivieren	Aktivieren			0		0.8	V
TX Fehler	Schuld			2.0		Vcc	V
TX Fehler	Normal			0		0.8	V
Empfänger
Zentralwellenlänge			Lc	1470	1490	1510	m
Empfängerempfindlichkeit						- 23 Jahre.	dBm	3
Überlastung des Empfängers				-3			dBm	3
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt			Los_D			- 24 Jahre.	dBm
Losserklärungen			Los_Eine	- 35 Jahre.			dBm
Los-Hysterese				1		4	dB
Ausgabe-Swingdifferential			- Ich weiß nicht.	400		1800	mV	4
Los			Hoch	2.0		Vcc	V
Los			Niedrig			0.8	V

Timing und Elektrotechnik

Parameter	Symbol	Min.	Typisch	Maximal	Einheit
Tx Deaktivieren Negativzeit	T_on			1	m
Tx Deaktivieren Zeit behaupten	t_off			10	μs
Zeit zur Initialisierung, einschließlich Reset von Tx-Fehlern	T_init			300	m
Tx-Fehlerbeweiszeit	t_fault			100	μs
Tx Deaktivieren zum Zurücksetzen	t_reset	10			μs
Zeit für die Feststellung der Verluste	T_Verlust_auf			100	μs
Los-Ausforderungszeit	t_loss_off			100	μs
Serial-ID-Uhrrate	f_serial_clock			400	KHz
MOD_DEF (0:2) - Hoch	V_H	2		Vcc	V
MOD_DEF (0:2) - Niedrig	V_L			0.8	V

Spezifikation für die Diagnose

Parameter	Reichweite	Einheit	Genauigkeit	Kalibrierung
Temperatur	0 bis +70	°C	±3°C	Inneres / Äußeres
Temperatur	-40 bis +85	°C	±3°C	Inneres / Äußeres
Spannung	3.0 bis 3.6	V	± 3%	Inneres / Äußeres
Bias-Strom	0 bis 100	mA	± 10%	Inneres / Äußeres
TX Power	- 5 gegen 0.	dBm	±3 dB	Inneres / Äußeres
RX-Leistung	- 23 zu -3	dBm	±3 dB	Inneres / Äußeres
