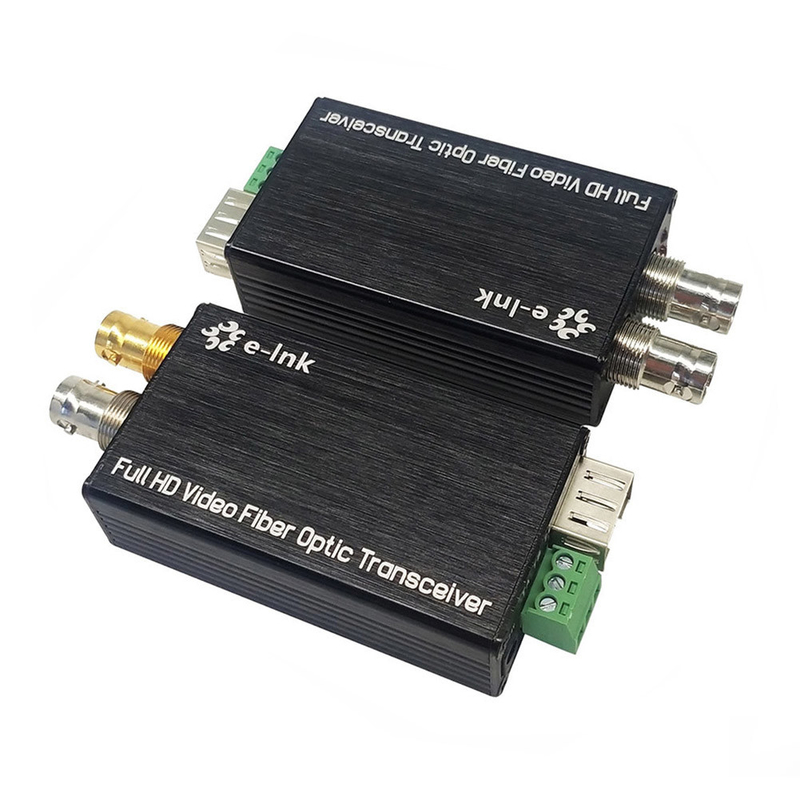

SDI-Optische Faser-Mini-Wandler mit Fernübertragungsfähigkeit bis zu 80 km

SDI-Optische Faser-Mini-Wandler mit Fernübertragungsfähigkeit bis zu 80 km

SDI-FaserwandlerVorteile:

Jeder Kanal enthält 8-Kanal-Audio eingebettet;

- automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A);

️ Automatisches Zurückschalten 270Mbit/s - 1,48Gbit/s - 3Gbit/s

- Direkt kompatibel mit HD-SDI-Kamerasystemen

¢ Übertragungsfähigkeit bis zu 80 km

️ Warmwechsel und Warmstecker;

¢ Verarbeitung aller pathologischen Muster, volldigitale Übertragung ohne Komprimierung

- LED-Statusanzeige zur Überwachung der Arbeitsbedingungen;

- Superoptischer dynamischer Bereich und ohne Einstellung;

CWDM-Wellenlängen von 1470 bis 1610 nm optional;

- ein sehr breiter Temperaturbereich (-20°C bis +70°C) auf industrieller Ebene, der sich an verschiedene Umgebungen anpassen lässt;

Übersicht

LNK-M3G-1V-Serie Mini-Typ 3G/HD-SDI-Faser-Konverter unterstützt 1-Kanal 3G/HD-SDI-Video (Audio)

eingebettete) & Tally oder Reverse RS485 Signal über Glasfaserkabel übertragen und das Signal überwachen

E-Link 3G/HD-SDI Video über Glasfaserkonverter beinhaltet eine

ein Sender und ein Empfänger für ein 1080P 3G/HD-SDI-Signal.

¢ Aufnahme von Tierfilmen

Live-Events über Glasfaser übertragen

- Hochleistungs- (fehlerfreie) Überwachungsnetze in der Armee oder in der Sicherheit;

Großes Videowandsystem

¢ Intelligentes Verkehrsüberwachungssystem

¢ Sicherheitssysteme

Industrieüberwachung (Strom, Chemie, Stahl, Öl, Eisenbahn usw.)

Militärische Überwachung (Lager, Grenzschutz, Wachen usw.)

Stadium (für Live-HD-Video, Audioübertragung)

Abmessungen

Strombedarf

• Gleichspannung 5~12V/1A
• Stromversorgungswellen von weniger als 100 mV
• Die ausgewählte Stromversorgungseinheit sollte für die Umwelt geeignet sein.

Schnittstelle und LED-Übersicht

Installationsanleitung

1.Bevor Sie installieren

Überprüfen Sie das Produkt bei Eingang auf sichtbare Schäden, die während des Transports entstanden sein könnten.

(1)Inhalt der Packung:

SDI-Faser-Sender x 1

SDI-Faserempfänger x 1

Stromadapter x 2

Benutzerhandbuch x 1

(2) Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt installieren.

(3) Bitte lesen Sie die Sicherheitsanweisung sorgfältig durch.

(4) Öffnen Sie die Vorrichtung nicht;

(5) Bitte beachten Sie den Aufkleber auf den Geräten, T ist Sender, R ist Empfänger.

2.Einbauprozess

(1) Verbinden Sie den optischen Sender mit der Kamera oder einem anderen Ausgabegerät und verbinden Sie ihn mit einer Glasfaser.

Dann schalten Sie das Energiegerät ein.

(2) Verbinden Sie den optischen Empfänger mit dem Monitor und verbinden Sie ihn mit der Glasfaser.

3.TALLY oder RS485 nach hintenVerbindung:

Transmitter TALLY oder RS485 Signal-Ausgangsverbindung: (Kann den LED-Anzeiger direkt antreiben)

Empfänger TALLY oder RS485 Signal-Eingangsanbindung: (LED-Lasttyp ist für OC-Antrieb LED - Treiber geeignet)

Anweisungen zur Verantwortung

• Der Kunde übernimmt die Verantwortung für den Verlust, wenn die Rücksendung/der Ersatz während des Transports beschädigt wird.
• Bitte kontaktieren Sie uns direkt, wenn Geräte während des Transports von unserer Seite beschädigt werden.
• Wir sind nicht für Schäden verantwortlich, wenn Geräte mit der eigenen Stromversorgung beschädigt werden.
• Bitte verwenden Sie die Stromversorgung streng nach der Gebrauchsanleitung.
• Das Benutzerhandbuch darf ohne unsere Erlaubnis nicht persönlich gedruckt oder über das Internet verbreitet werden.
• Wir sind nicht verantwortlich für Änderungen des Handbuchs oder die Hinzufügung von Funktionen an unser Produkt.
• Dies kann andere externe Geräte beschädigen.
• Wir reparieren/ersetzen für die defekten Geräte, die noch unter der Garantie stehen.
• Bitte recyceln Sie die Verpackung des Geräts, da haben wir nur eine Erde.

Technische Indizes

Paket beinhaltet

Paket beinhaltet

SDI-Sender x 1

SDI-Empfänger x 1

️ SFP-Modul x 2

Anleitung für den Benutzer

Bitte überprüfen Sie, ob alle Artikel in der Verpackung enthalten sind.
