3G-SDI-Faserwandler
, 4-Kanal-SDI-Faserwandler

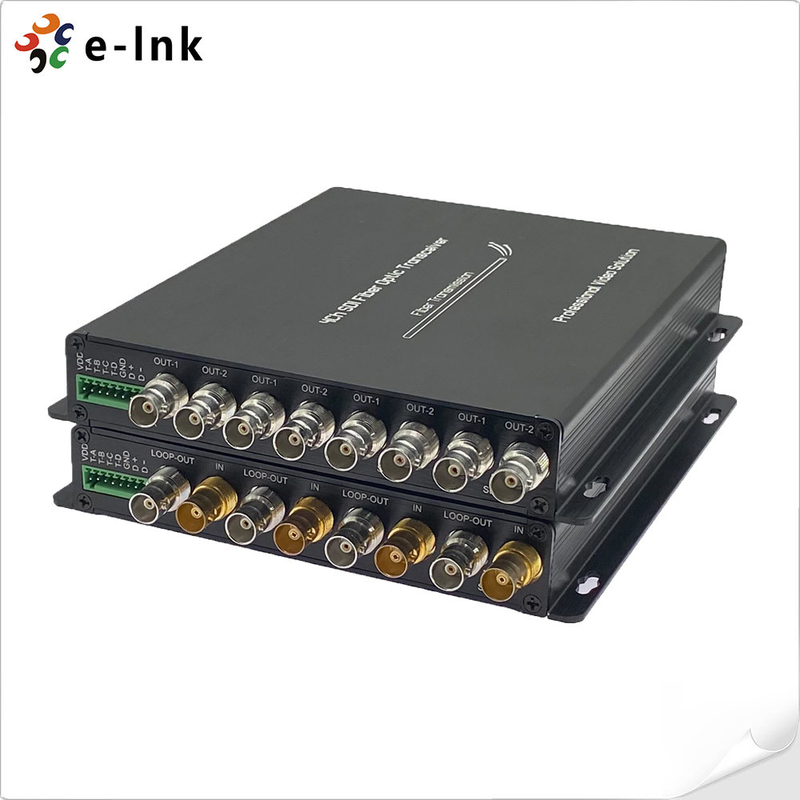

4-Kanal 3G-SDI-Glasfaser-Konverter mit RS485, Tally & Loop-Ausgang
4-Kanal-Loop-Ausgang 3G-SDI-Glasfaser-Konverter mitRS485 & Tally
4-Kanal-3G-SDIGlasfaser-Konverter Vorteile
► 4-Kanal-3G/HD-SDI-Videoübertragung über Glasfaser
► Automatische Kabelentzerrung zur Gewährleistung der Signalintegrität
► Automatische Rekonvertierung 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s
► Direkt kompatibel mit 3G/HD-SDI-Kamerasystemen und unterstützt 4-Kanal-Loop-Ausgang
► Lange Übertragung bis zu 20 km (12,5 Meilen) (andere Entfernung optional)
► Unterstützt 4-Kanal-Tally
► Volle digitale, unkomprimierte Übertragung auf Broadcast-Niveau;
► Unterstützt 1-Kanal-Rückwärts-RS485 und 4-Kanal-Tally;
► Betriebstemperaturbereich (-10℃~+55℃)
4-Kanal-3G-SDIGlasfaser-Konverter Übersicht
Die Serie LNK-3GSDI-4V1DT unterstützt 4-Kanal-HD/3G-SDI-Standard-High-Definition-Videosignale und
RS485- und Tally-Signale, die über ein einzelnes Glasfaserkabel übertragen werden. E-link 3G-SDI Video over Fiber
Konverter umfassen einen Sender und einen Empfänger für 1080P 3G-SDI-Signale. E-link 3G-SDI Fiber
Konverter können 4-Kanal-3G-SDI-Videosignale über eine einzelne Glasfaser übertragen und unterstützen Loop
Ausgang, 4-Kanal-Tally und Rückwärts-RS485. Die Videoqualität ist unkomprimiertes Broadcast-Niveau. Es ist
wird häufig im Broadcast-Bereich eingesetzt.
4-Kanal-3G-SDIGlasfaser-Konverter Anwendung
4-Kanal-3G-SDIGlasfaser-Konverter Technische Indizes
| SDI-Eingang |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI und Telecom/Datacom |
| 270 Mbit/s - 1,48 Gbit/s – 3 Gbit/s |
| Eingangsanzahl: 4 |
| Reflexionsverlust: >15 dB |
| Gleichgewicht: 0-150 m bei 3 Gbit/s |
| Anschluss: BNC |
| Optik |
Kanal: 1 |
| Typ: Singlemode |
| Übertragungsentfernung: 20 km (andere Entfernung optional) |
| Reflexionsverlust: > 15 dB |
| Jitter: < 0,2 UI |
| Anschluss: FC/UPC (SC, LC, ST optional) |
| SDI-Ausgang |
Ausgangsanzahl: 4 |
| Signalpegel: 800 mV nominal |
| Anstiegs-/Abfallzeit: 200 ps Anzeige |
| Überschwingen: < 10 % Amplitude |
| Reflexionsverlust: >15 dB |
| Jitter: < 0,2 UI |
| Anschluss: 75Ω BNC |
| Daten |
1-Kanal-RS-485 (Vollduplex/Halbduplex) und unterstützt NRZ, RZI und Manchester |
| Max. 57600 bps für RS485 |
| Anschluss: Industriestandard-Schraubklemme |
| 4-Kanal-Tally: A, B, C, D |
| Strom- und Umweltanzeige |
Betriebstemperatur: -10℃～＋55℃ |
| Stromeingang: 1A@12VDC |
| EMI/RFI: Erfüllt FCC Part 15 Class A, EU EMC-Standard |
| Durchschnittliche störungsfreie Zeit: >100000 Stunden |
| Unterstützte SDI-Videoformate |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
4-Kanal-3G-SDIGlasfaser-Konverter Bestellinformationen
| LNK-HDSDI-4V1D4T |
4-Kanal-HD-SDI-Video mit Loop-Ausgang + 1-Kanal-Rückwärts-RS485 + 4-Kanal-Tally, SM 20 km, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet |
| LNK-3GSDI-4V1D4T |
4-Kanal-3G-SDI-Video mit Loop-Ausgang + Rückwärts-RS485 + 4-Kanal-Tally, SM 20 km, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet |
